什么是電流互感器

　　電流互感器是依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的儀器。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中。

　　因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來測量 ，二次側不可開路。詞條介紹了其工作原理、參數說明、分類、使用介紹等。

　　電流互感器常見變比

　　電流互感器： 二次側：5A，1A

　　一次側：（A）：15，20，25，30，40，50，60，75，100，150，200，250，300，400，500，600，750，800，1000，1200，1500，2000，2500等

　　直流屏免維護電池組常見容量：12，24，38，40，60，65，80，100，180，300，500A·h等

　　電流互感器的選擇

　　1、0.1、0.2級、0.5級是電度表的計量精度，精度越高價格越高，一般計量收費的選0.5級，其它情況取1級或3級。150/5是電流互感器的變比，電流互感器是按比例將大電流表變為小電流，比如150/5就是按1/30的比例將大電流變小，目的有二：

　　一是為了降低計量設備電表的造價；

　　二是為了將電表標準化，使用電表的輸入電流只有1A或5A兩個規格，具體是選1A還是5A，就看您選擇的電流互感器變比，比如選150/5的，就選5A的電度表，選150/1電流互感器，就選1A的電度表。電度表讀數時，需要再乘上剛才的變比，才是最終的用電數。和電流互感器相連使用的電度表只有1A和5A兩種，不和Ct匹配使用的品種較多。電流互感器變比的規格很多：50/5，75/5，100/5，150/5，200/5，250/5，300/5，400/5，600/5，800/5，1000/5，1200/5，2000/5，4000/5

? ? ? ?電流互感器的型號

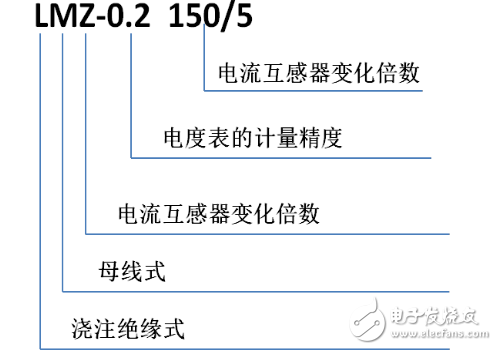

　　電流互感器的型號由字母符號及數字組成，通常表示電流互感器繞組類型、絕緣種類、使用場所及電壓等級等。字母符號含義如下：

　　第一位字母：L——電流互感器。

　　第二位字母：M——母線式（穿心式）；Q——線圈式；Y——低壓式；D——單匝式；F——多匝式；A——穿墻式；R——裝入式；C——瓷箱式。

　　第三位字母：K——塑料外殼式；Z——澆注式；W——戶外式；G——改進型；C——瓷絕緣；P——中頻。

　　第四位字母：B——過流保護；D——差動保護；J——接地保護或加大容量；S——速飽和；Q——加強型。

　　字母后面的數字一般表示使用電壓等級。例如：LMK－0.5S型，表示使用于額定電壓500V及以下電路，塑料外殼的穿心式S級電流互感器。LA－10型，表示使用于額定電壓10kV電路的穿墻式電流互感器。
