什么是MUC

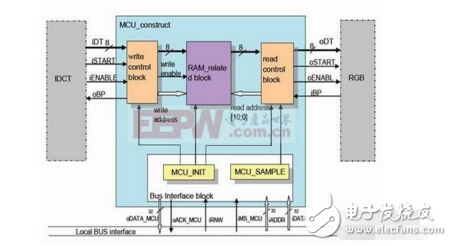

　　微控制單元（Microcontroller Unit；MCU） ，又稱單片微型計算機（Single Chip Microcomputer ）或者單片機，是把中央處理器（Central Process Unit；CPU）的頻率與規格做適當縮減，并將內存（memory）、計數器（TImer）、USB、A/D轉換、UART、PLC、DMA等周邊接口，甚至LCD驅動電路都整合在單一芯片上，形成芯片級的計算機，為不同的應用場合做不同組合控制。諸如手機、PC外圍、遙控器，至汽車電子、工業上的步進馬達、機器手臂的控制等，都可見到MCU的身影。

　　MCU的技術原理：

　　MCU同溫度傳感器之間通過I2C總線連接。I2C總線占用2條MCU輸入輸出口線，二者之間的通信完全依靠軟件完成。溫度傳感器的地址可以通過2根地址引腳設定，這使得一根I2C總線上可以同時連接8個這樣的傳感器。MCU需要訪問傳感器時，先要發出一個8位的寄存器指針？然后再發出傳感器的地址，（7位地址，低位是WR信號）。傳感器中有3個寄存器可供MCU使用，8位寄存器指針就是用來確定MCU究竟要使用哪個寄存器的。主程序會不斷更新傳感器的配置寄存器，這會使傳感器工作于單步模式，每更新一次就會測量一次溫度。

　　要讀取傳感器測量值寄存器的內容，MCU必須首先發送傳感器地址和寄存器指針。MCU發出一個啟動信號，接著發出傳感器地址，然后將RD/WR管腳設為高電平，就可以讀取測量值寄存器。

　　MCU電路為什么要使用復位芯片

　　復位監控器件，主要可以大大提高MCU的復位性能，其原理是通過確定 的電壓值（閾值）啟動復位操作，同時排除瞬間干擾的影響，又有防止MCU在電源啟動和關閉期間的誤操作效，保證數據安全。

　　一般的人使用的阻容復位穩定性極差，常常有按了復位沒反應，要按一段時間才能復位的經歷。而且如果使用上電復位時，容易產生復位不成功。電容的溫度性比較敏感，在特殊環境中，復位的電平寬度變化十分大，造成芯片不動作，或者在強干擾下誤動作。

　　所以要使用復位芯片來設計產品，況且很多復位芯片帶有I2C的E2PROM，看門狗之類，價格也不高。大大節省了電路。

　　Catalyst半導體公司1985年成立，總部位于美國加州的桑尼維爾（Sunnyvale）。Catalyst半導體的質量方針是為用戶提供高質量、前沿的非易失性存儲器器件。它致力于模擬/混合信號可編程器件的開發和銷售，Catalyst半導體主要應用在LCD模塊、數碼相機、汽車照明、手機、飛機照明、DIMM模塊、機頂盒和無線局域網等產品和場所。

　　MCU電路和復位芯片設計

　　MCU都有一個最低工作電壓限制，當電源電壓跌落到低于MCU所要求的最低值時，MCU工作可能發生混亂，造成程序跑飛，引起整機死機、誤動作等現象。因此，我們必須在MCU電源電壓下降到其要求的最低工作電壓以前將MCU復位，當電源電壓恢復時再消除復位信號，使MCU正常工作。

　　在電源上電或電源電壓跌落到某一程度時，復位芯片檢測到一個低于規定值的電壓，于是輸出端產生一個低電平復位信號，當電壓升高至某一正常值后，復位芯片不再輸出低電平信號。

　　下面對上述兩款芯片的工作原理和應用電路做詳細說明：

　　一、MC34064?

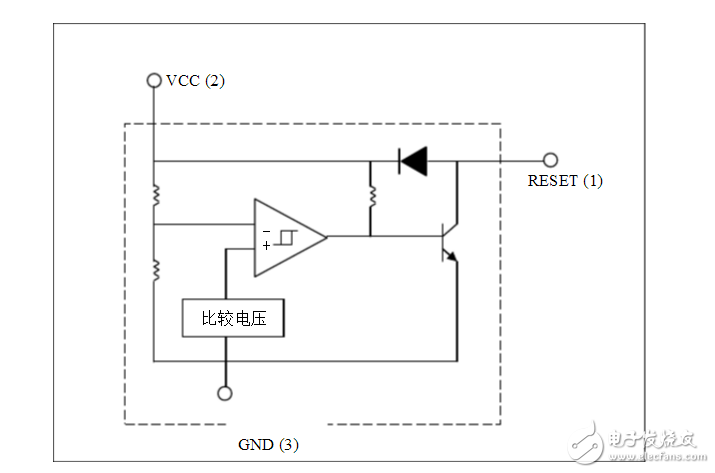

　　內部電路框圖

　　MC34064芯片內部電路含有一個閾值電壓十分精確的施密特觸發器，抗干擾能力很強。

　　以上兩圖是輸入電壓VCC與RESET輸出的對應關系，觸發器的閾值電壓分別是4.59V和4.61V。

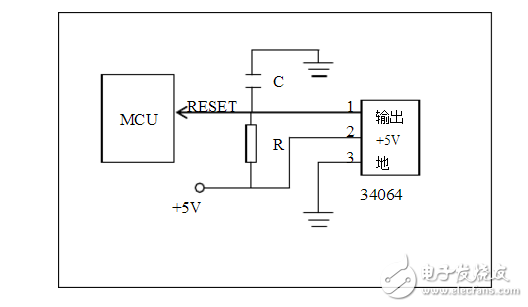

　　應用電路

　　系統一上電或系統電源電壓跌落到某一規定值時，復位芯片輸出一個低電平復位信號，使MCU在電源電壓低于某一規定值時處于復位狀態，當電源電壓達到規定值以上時，復位芯片輸出將變為高阻狀態，此時，電源通過R對C充電；當電壓升高到一定值時（各種MCU有些差異）MCU正常工作。

　　因為MCU對復位信號的持續時間有要求，復位信號必須大于10μs才可使MCU復位，所以在34064的RESET輸出端接入一R、C延時電路，延時時間t計算方法為：

　　t=RC×ln［1/（1-Vth/Vin）］

　　式中Vth是MCU的復位信號電平值，一般為0～0.1V。我們公司通常取R為12KΩ，C為0.47μf，則：

　　t=12×103×0.47×10-6×ln［1/（1-0.1/5）］

　　≈100μs

　　RESET信號波形為：

　　二、 KIA7042?

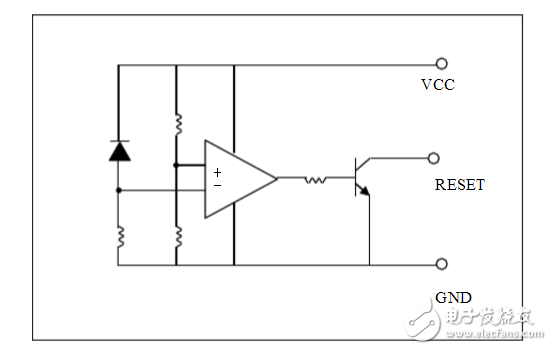

　　內部電路框圖

　　KIA7042是一個作用于電源通斷時提供精確復位信號的專用芯片，動作電壓為4.2V。其應用電路和產生的波形和34064相似，設計時可以參考34064的內容。

　　三、在設計的過程中可將34064的復位電路作為優選電路，選用型號為MC34064P-5，也可用MC34164P-5代用。

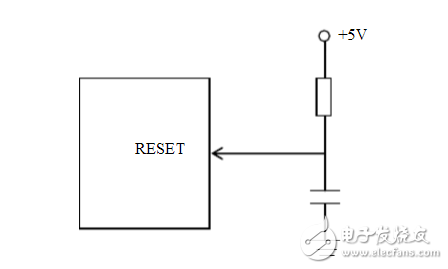

　　四、對于一些MCU如MC68HC05SR3，由于本身帶有低電壓復位功能因此不再需要另外的復位IC，只要外接R、C即可！R、C的大小可以根據有關芯片的資料來選取。應用電路如下：
