TLC549是 TI公司生產的一種低價位、高性能的8位A/D轉換器，它以8位開關電容逐次逼近的方法實現 A/D轉換，其轉換速度小于 17us，最大轉換速率為 40000HZ，4MHZ典型內部系統時鐘，電源為 3V至 6V。它能方便地采用三線串行接口方式與各種微處理器連接，構成各種廉價的測控應用系統。

　　TLC549均有片內系統時鐘，該時鐘與I/O CLOCK是獨立工作的，無須特殊的速度或相位匹配。其工作時序如圖2所示。 當CS為高時，數據輸出（DATA OUT）端處于高阻狀態，此時I/O CLOCK不起作用。這種CS控制作用允許在同時使用多片TLC549時，共用I/O CLOCK，以減少多路（片）A/D并用時的I/O控制端口。

　　接下來一起了解一下關于tlc549引腳圖及引腳功能方面的詳細信息。

　　tlc549引腳圖及引腳功能

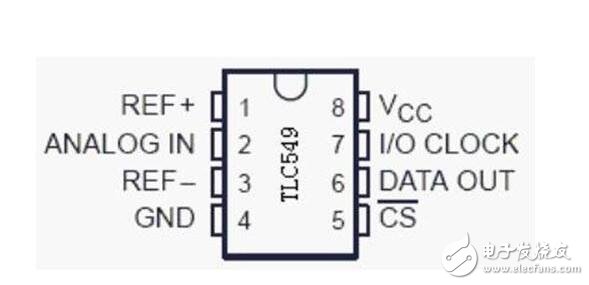

　　tlc549引腳圖

　　tlc549引腳功能

　　REF+：正基準電壓輸入 2.5V≤REF+≤Vcc+0.1。

　　REF－：負基準電壓輸入端，-0.1V≤REF-≤2.5V。且要求：（REF+）－（REF-）≥1V。

　　VCC：系統電源3V≤Vcc≤6V。

　　GND：接地端。

　　/CS：芯片選擇輸入端，要求輸入高電平 VIN≥2V，輸入低電平 VIN≤0.8V。

　　DATA OUT：轉換結果數據串行輸出端，與 TTL 電平兼容，輸出時高位在前，低位在后。

　　ANALOGIN：模擬信號輸入端，0≤ANALOGIN≤Vcc，當 ANALOGIN≥REF+電壓時，轉換結果為全“1”（0FFH），ANALOGIN≤REF-電壓時，轉換結果為全“0”（00H）。

　　I/O CLOCK：外接輸入/輸出時鐘輸入端，同于同步芯片的輸入輸出操作，無需與芯片內部系統時鐘同步。
