AT24C02是由ATMEL公司提供的，IIC總線串行EEPROM（electronic eraser programmer read only memory），其容量為2kbit（256B），工作電壓在2.7v“5.5v之間，生產工藝是CMOS。

　　一般數字芯片都在左下角和右上角為GND，VCC。容量的計算方法：AT24Cxx ：01”1024

　　容量 = xx * 1kbit。

　　寫入過程：

　　AT24C系列EEPROM芯片的固定部分為1010，A2，A1，A0引腳接高低電平后得到確定的3位編碼，形成7位編碼即為該器件的地址碼。

　　單片機進行寫操作時，首先發送該器件的7位地址碼和寫方向位”0”（共8位，即一個字節），發送完后釋放SDA線并在SCL線上產生第9個時鐘信號。被選中的存儲器器件在確認是自己的地址后，在SDA線上產生一個應答信號作為響應，單片機收到應答后就可以傳送數據了。傳送數據時，單片機首先發送一個字節的被寫入存儲器的首地址，收到存儲器器件的應答后，單片機就逐個發送數據字節，但每發送一個字節后都要等待應答。AT24C系列片內地址在接收到每一個數據字節地址后自動加1，在芯片的“一次裝載字節數”限度內，只需輸入首地址。裝載字節數超過芯片的“一次裝載字節數”時，數據地址將“上卷”，前面的數據將被覆蓋。

　　字節寫：

　　頁寫：

　　讀入過程：

　　單片機先發送該器件的7位地址碼和寫方向位“0”（“偽寫”），發送完后釋放SDA線并在SCL線上產生第9個時鐘信號。被選中的存儲器器件在確認是自己的地址后，在SDA線上產生一個應答信號作為回應。

　　然后，再發一個字節的要讀出器件的存儲區的首地址，收到應答后，單片機要重復一次起始信號并發出器件地址和讀方向位（“1”），收到器件應答后就可以讀出數據字節，每讀出一個字節，單片機都要回復應答信號。當最后一個字節數據讀完后，單片機應返回以“非應答”（高電平），并發出終止信號以結束讀出操作。

　　當前地址讀：

　　隨機讀：

　　有序讀：

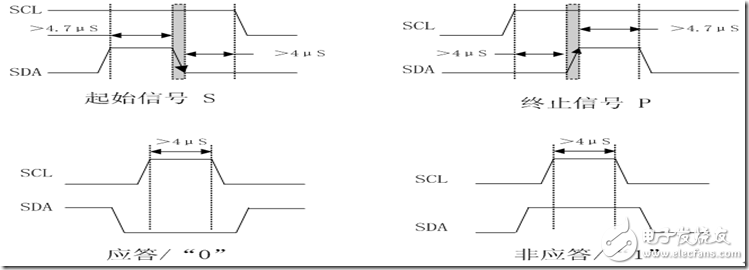

　　IIC總線模擬時序圖：

　　IIC總線應答時序圖：

　　設備地址：

　　寫周期：

　　兩次寫之間要有一個10ms的twR間隔
