蜂鳴器是一種一體化結構的電子訊響器，采用直流電壓供電，廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。蜂鳴器主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種類型。蜂鳴器在電路中用字母“H”或“HA”（舊標準用“FM”、“ZZG”、“LB”、“JD”等）表示。

　　上面是從周立功的iMX283開發板上載下的電路，既可以是有源也可以是無源蜂鳴器。來分析下：

　　計算下各處的電流（S9013的β=120，設蜂鳴器電流15mA）：

　　輸入為高電平的門檻電壓計算為：

　　R1起到了提供啊門檻電壓的作用。

　　有源蜂鳴器和無源蜂鳴器的驅動電路區別主要在于無源蜂鳴器本質上是一個感性元件，其電流不能瞬變，因此必須有一個續流二極管D1提供續流。否則，在蜂鳴器兩端會有反向感應電動勢，產生幾十伏的尖峰電壓，可能損壞驅動三極管，并干擾整個電路系統的其它部分。而如果電路中工作電壓較大，要使用耐壓值較大的二極管，而如果電路工作頻率高，則要選用高速的二極管

　　設計這種電路的基本路子是：確定負載（蜂鳴器10mA~80mA）電流和輸入門檻電壓。依據1中的方法計算獲得R1與R2的值。

　　有源蜂鳴器工作原理

　　有源蜂鳴器是靠壓電效應的原理來發聲的，壓電材料，一般常見的是各種壓電陶瓷。 這種材料的特別之處在于，當電壓作用于壓電材料時，就會隨電壓和頻率的變化產生機械變形。另一方面，當振動壓電陶瓷時，則會產生電荷。就是說這種材料能把機械變形和電荷相互轉化，壓電式蜂鳴器里面的起振片，就是一種壓電陶瓷。如上所述，要讓它振動，除了壓電陶瓷本身，還需要適當大小和頻率變化的電壓作用于壓電陶瓷。有源蜂鳴器內部帶有多諧振蕩器，可以產生 1.5—2.5kHZ 的電壓信號。 由此有源蜂鳴器才能發聲。

　　有源蜂鳴器廣泛應用于電話、手機、電腦、空調、冰箱、微波爐/計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。

　　如何區分有源蜂鳴器與無源蜂鳴器

　　有源蜂鳴器和無源蜂鳴器，初學者時常會分不清，下面我們來詳細解說。

　　我們先看看有源和無源蜂鳴器的外觀：

　　有源蜂鳴器

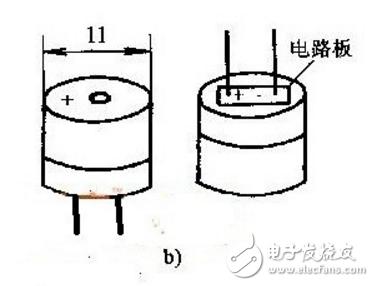

　　無源蜂鳴器

　　從圖a、b外觀上看，兩種蜂鳴器好像一樣，但仔細看，兩者的高度略有區別，有源蜂鳴器a，高度為9mm，而無源蜂鳴器b的高度為8mm。如將兩種蜂鳴器的引腳郡朝上放置時，可以看出有綠色電路板的一種是無源蜂鳴器，沒有電路板而用黑膠封閉的一種是有源蜂鳴器。

　　進一步判斷有源蜂鳴器和無源蜂鳴器，還可以用萬用表電阻檔Rxl檔測試：用黑表筆接蜂鳴器 “+”引腳，紅表筆在另一引腳上來回碰觸，如果觸發出咔、咔聲的且電阻只有8Ω（或16Ω）的是無源蜂鳴器;如果能發出持續聲音的，且電阻在幾百歐以上的，是有源蜂鳴器。

　　有源蜂鳴器直接接上額定電源（新的蜂鳴器在標簽上都有注明）就可連續發聲;而無源蜂鳴器則和電磁揚聲器一樣，需要接在音頻輸出電路中才能發聲。
