五、　二極管的作用：

　　　　　　檢波、整流、穩壓、限幅、開關、鉗位等

　　　　　1、整流二極管：

　　　　　　 整流二極管的作用是將交流電源整流成脈動直流電，它利用二極管的單向導電特性工作的。

　　　　　　　　

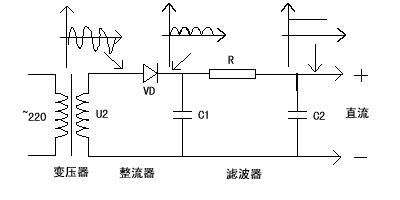

　　　 如圖所示為整流電路，由于二極管的單向導電特性，在交流電壓正半周時二析管ＶＤ導通，當輸出在交流電壓負半周時二極管ＶＤ截止，無輸出。經二極管ＶＤ整流出來的脈動電壓再經ＲＣ濾波器濾波后即為直流電壓。

　　　　　2、檢波二極管：

　　　 檢波二極管是把疊加在高頻載波中的低頻信號檢出來的器件，它具有較高的檢波效率和良好的頻率特性。

　　　　　3、開關二極管：

　　　 利用二極管單向導通的特性，在開關電路中可以對電流起接通和關斷的作。

　　　　　4、穩壓二極管：

　　　 穩壓二極管是利用ＰＮ結反向擊穿時電壓基本上不隨電流變化而變化的特點來達到穩壓目的，對于穩壓二極管其穩壓值就是擊穿電壓值（根據負載電壓選擇穩壓值）。

　　　　　　　　　

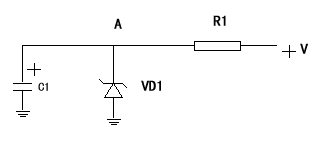

　　　 如圖所示，Ｒ１具有限流保護作，保護穩壓二極管ＶＤ１。這一電路中接入二極管的目的是為了穩定電路中Ａ的直流電壓大小。這一穩壓電路工作的原理是：直流電壓+Ｖ經電阻Ｒ１加到ＶＤ１上，由于+Ｖ大于ＶＤ１穩壓值，所以ＶＤ１處于擊穿狀態，將電壓接地，這樣ＶＤ１兩端的電壓大小不變，即Ａ點的電壓穩定不變，這樣供給電路的直流電壓是穩定的。

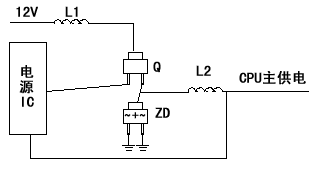

　　　　　5、快恢復二極管（相當于兩個穩壓二極管）：

　　　 電路中起保護穩壓的作用。這種二極管的開關特性好，反相恢復時間短，通常用于開關電源中作為整流二極管。
　　　　　　　　　　

　　　　　6、發光二極管：

　　　 發光二極管英文簡稱為“LED”，它是采用磷化鎵、磷砷化鎵等半導體材料制成的，可以將電能直接轉換為光能的器件，并且同時具有普通二極管的單向導通性。

　　　　　7、光敏二極管：

　　　 把光能轉換成電能，用于光控設施。



六、　二極管的測量及好壞判斷

　　1、二極管的測量

　　　 將萬用表打到蜂鳴二極管檔，紅表筆接二極管的正極，黑筆接二極管的負極，此時測量的是二極管的正向導通阻值，也就是二極管的正向壓降值。不同的二極管根據它內部材料不同所測得的正向壓降值也不同。

　　2、好壞判斷

　　　 正向壓降值讀數在300--800為正常，若顯示為0說明二極管短路或擊穿，若顯示為1說明二極管開路。將表筆調換再測，讀數應為1即無窮大，若不是1說明二極管損壞。

　　　 正向壓降值在200左右時，為穩壓二極管；快恢復二極管的兩讀數都在200左右正常。
　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　快恢復二極管的測量方法

六、　二極管的代換原則

　　　 1、主板上的二極管只要大小、模樣相同即可代換，如紅色的玻璃管。

　　　 2、不同用途之間的二極管不能代用，硅二極管和鍺二極管之間也不能代用。

　　　 3、快恢復二極管中，RBYR1535、PBYR2045、PBYR2545這三種型號可互換使用，其它要原型號代換。

　　　 4、更換二極管時要認清正負極，不能接反，否則電路不能正常工作。

　　　 5、二極管為開路故障時可以先不拆下，直接用一個新的二極管并聯上去（焊在原二極管的引腳焊點上）。

　　　 6、懷疑二極管擊穿或性能不良時，一定要將原二極管拆下，再焊上新的二極管。
