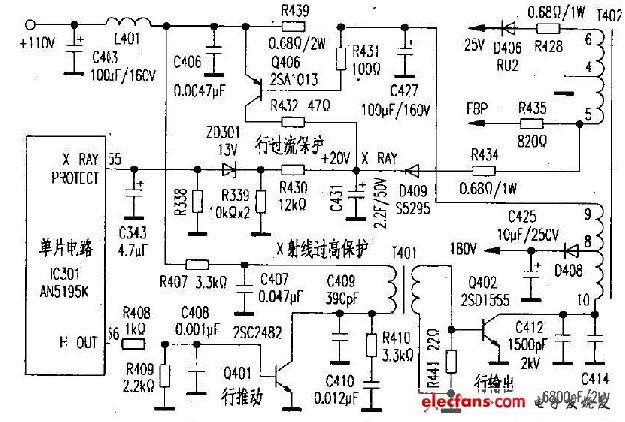

海爾H-2116彩電依托IC301(AN5195K)單片電路的(55)腳X射線保護功能，開發的X射線過高保護、行輸出過流保護電路如圖所示。

　　AN5195K單片電路的(55)腳為X射線檢測與保護引腳。當此腳電壓高于0.8V時，進入保護狀態，切斷(56)腳行振蕩脈沖，行推動Q401、行輸出電路Q402停止工作，達到保護目的。

　　(1)X射線過高保護

　　它由穩壓管ZD301和分壓電阻R339、R340組成。對行輸出變壓器T402的④-⑤繞組感應電壓，經D409、C431整流濾波后的電壓進行檢測。行輸出電路正常時，C431兩端的電壓經R339、R340分壓后低于ZD301的穩壓值13V，ZD301截止，對IC301(55)腳電壓不產生影響;若開關電源輸出的+110V電壓過高、行逆程電容器開路等原因，會使行逆程時間變短，行輸出變壓器T402各繞組感應電壓升高，使T402⑤腳電壓升高，經D409整流、C431濾波后的電壓上升，經R339、R340分壓后高于ZD301的穩壓值13V使穩壓管ZD301擊穿，將高電平通過加到IC301(55)腳，IC301進入保護狀態，切斷(56)腳輸出的行振蕩脈沖。

　　(2)行輸出過流保護

　　該電路由取樣電阻R439、三極管Q406及其外圍元件組成，對行輸出電路電流進行檢測。行輸出電路正常時，流過取樣電阻R439的電流較小，在R439上產生的電壓降較小，Q406截止，集電極輸出低電平，對IC301(55)腳電壓不產生影響;當行輸出電路發生短路故障，行輸出電路過電流時，取樣電阻RR439上壓降增大，使Q406導通，集電極變為高電平，經R432將此高電平送到X射線過高保護電路，迫使ZD301擊穿，向IC301(55)腳送入高電平，IC301進入保護狀態，切斷(56)腳輸出的行振蕩脈沖。
