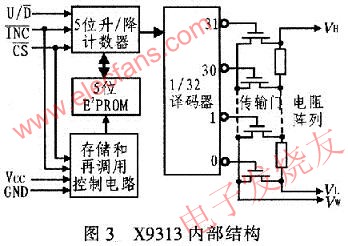

X9313為工業級的32抽頭數控電位器，最大阻值為10 kΩ，采用8引腳，有DIP、OIC、FSSOP 3種封裝。X9313的內部功能框圖，如圖所示。它由輸入部分、5位E2PROM、存儲和調用電路、32選l譯碼器、由MOS場效應管構成的32路模擬開關、電阻陣列6部分組成。其中輸入部分是5位加／減計數器經過三線加／減式接口()與單片機相連，其工作像一個升／降計數器，輸出經譯碼，控制接通某個電子開關，這樣就把電阻陣列上的一個點連接到滑動輸出端。電阻陣列由32個等值的電阻和與之相配套的電子開關組成。根據控制端的電平，計數器的內容還可以儲存到非易失存儲器中以便后續使用。

　　2個頂腳引線分別接VH和VL，中間抽頭為VW。為3個控制端，其中，為片選端，為低電平時，X9313被選中。此時才能接收的信號。在下降沿使計數器增或減1。如果，滑動端向VH方向滑動，VW與VH之間的電阻減小一個階值。反之，如果，滑動端向VL方向滑動。計數器輸出譯碼后，經過32選1，使滑動端的位置沿電阻陣列移動。當計數器達到某個極端(00000或11111)時，不會循環回復，從00000自動變成1111l，或從11111變成00000，也就是說當為高電平而也為高電平時，計數器的值存儲到非易失存儲器中，系統上電時，器件自動將非易失性存儲器中的值送到計數器，作為計數器的輸出。
