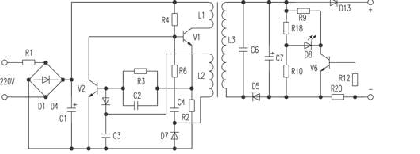

市場上ＣＤＭＡ蜂窩移動電話（如三星牌）一般提供專配的直接充電器，這種充電器長時間通電后很易損壞，這是一種脈寬調制型充電電路，２２０Ｖ交流電壓經Ｒ１限流，Ｄ１～Ｄ４橋式整流，Ｃ１濾波得到３００Ｖ左右的直流電壓，此電壓經主繞組Ｌ１給開關管Ｖ１集電極供電，經Ｒ４給Ｖ１偏置。剛加電壓時Ｖ１開始導通，Ｌ１產生感生電動勢，反饋繞組Ｌ２的感生電動勢經反饋回路Ｃ４、Ｒ６加到開關管Ｖ１的基極，構成正反饋，從而使Ｖ１迅速進入飽和導通狀態。此時Ｖ１的發射極電流很大，電阻Ｒ２上壓降很大，此電壓經Ｒ３加到控制管Ｖ２的基極，使其導通，Ｖ１基極電壓降低，集電極電流減小，Ｌ２感生與前反向的負電壓經Ｃ４、Ｒ６加到Ｖ１基極，使開關管Ｖ１迅速進入截止狀態。就這樣，開關管不斷導通截止，變壓器Ｂ次級繞組Ｌ３就可獲得脈沖電壓。改變Ｒ６、Ｃ４的值可改變脈沖寬度從而達到調節充電電流的目的。
不充電時，無負載，沒有電流經過Ｒ２０，Ｖ６截止，變色發光二極管Ｄ８不亮。當接上負載時，繞組Ｌ３的電壓經Ｄ１３、Ｄ１５整流，Ｃ７濾波給負載供電，Ｒ２０產生左負右正的電壓，使Ｖ６導通，發光管Ｄ８導通發紅光，指示開始充電，隨著充電的進行，充電電流越來越小，當充滿電時，流過Ｒ２０的電流變小，其上壓降變小，Ｖ６導通程度降低，流過Ｄ８電流變小，發綠光，表示充滿電。
其常見故障為開關管因功率過載而損壞和限流電阻Ｒ１損壞。
