led驅動電路:

一個IO口驅動兩個LED燈電路：

大多數現代微控制器都提供 I/O  端口，可以在程序執行期間改變這些端口的功能。當用作輸出時，這些電路可以吸收或流出相當大的電流。本設計實例示出了用一個 I/O 管腳驅動雙管腳、雙色 LED 的三種方法。圖 1 是一個可能的方案，它使用外接反相器 IC₁ 來驅動一只紅/綠雙向 LED，即D₁。端口管腳的邏輯高電平輸出使電流流過綠色（上方）LED，并將反相器輸入電平拉高，于是驅動反相器輸出端為低電平，從綠色 LED 吸入電流。端口管腳的邏輯低電平輸出使反相器輸出端為高電平，從而為紅色（下方）LED提供電流，微控制器的輸出端從紅色 LED 吸入電流。

　　要關掉兩只LED 時，可以重新配置微控制器的端口管腳，使之從輸出轉為輸入或將管腳切換成三態，任何一態都能阻止微控制器的端口管腳吸入或流出電流。這種電路的主要缺點是不能控制每只LED的亮度，而是由電阻器R₅決定兩只LED的正向電流。

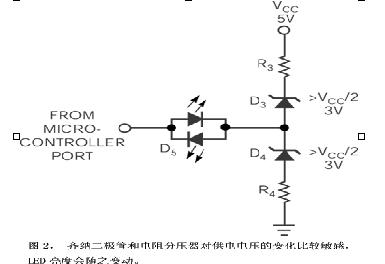

　　圖2表示了另一種方法，它也有嚴重缺點。齊納二極管D₃、D₄和電阻器R₃、R₄構成一個低阻分壓器，為LED D₅的一端提供V_CC/2V電壓。V_CC的值決定了齊納二極管電壓VZ的選擇，電壓較低的齊納二極管能提供更多的LED電流，較高電壓的齊納管限制了LED的最大電流。給定微控制器的輸出可以提供滿擺幅輸出的電壓， V_CC與V_Z之差限定了兩只LED的最大正向電流。例如，如果V_CC為5V，V_Z為3V，則流過任何一只LED的正向電壓就低于2V。一旦設計師選定了齊納二極管的電壓，V_CC只能有少許變動，否則， LED的亮度就會出現波動。

　　使用分立元件時，另有一種廉價的電路能避免其他電路的缺點（圖3）。圖中，當微控制器的輸出端口為高電平時，電流流經綠色（上方）LED、R₂、D₂和FETQ₂，端口的高電平接通。當微控制器輸出端口變為低電平時，晶體管Q₁導通，通過R₂和紅色（下方）LED向端口管腳提供電流。電路可以對稱地工作，因為無論微控制器端口管腳的電平是高還是低，硅二極管D₂的正向壓降都出現。V_CC可能在運行中出現變化，但必須保持高于3V。

　　你可以單獨調整 LED 的電流，以使兩者亮度均衡，或對微控制器電源電壓與LED驅動電路V_CC之間的差異作出補償。方法是在Q₁的射極與D₂的陽極之間用兩只串聯的電阻器代替R₂。并將兩支電阻器的中點連接到LED上。

　　當微控制器的端口管腳被配制成“有上拉的輸入”時，端口為綠色LED提供少量電流。但是，只要上拉電阻器阻值等于或高于22 kΩ，就不會使關斷狀態下的LED產生使人誤解的光輸出。當端口管腳的輸入信號浮動時，即V_CC為5V，而端口配置成無上拉電阻器的輸入，則電路不產生任何額外的電流，而由R₁所決定的靜態電流平均值小于100mA。
