使用多功能運算IC的向量運算電路

電路的功能

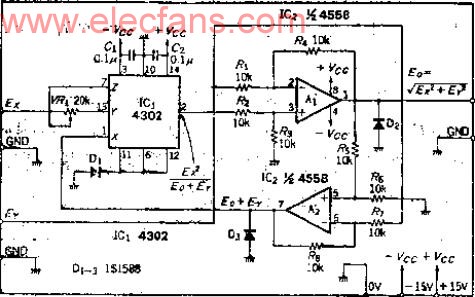

若要在模擬電路中實時計算向量√X2+Y2，則要用獨立電路把X2、Y2電路的輸出相加，再求平方根。本電路在多功能轉換器4302上加外圍電路，可起到相同的作用。

電路工作原理

為了計算向量把乘方、除法、加法電路組合在一起。

根據以上公式，可求得：E0=[E2X/（EO+EY）]+EY，由于EO=Y（Z/X）M，如果M=1，把EX從Y、Z輸入，即可進行乘方運算。為了除以EO+EF，把輸出信號與EY相加后再從X端輸入。

本文地址：http://www.solar-ruike.com.cn/article/88/131/amp/2010/20100510217270.html

閱讀全文
