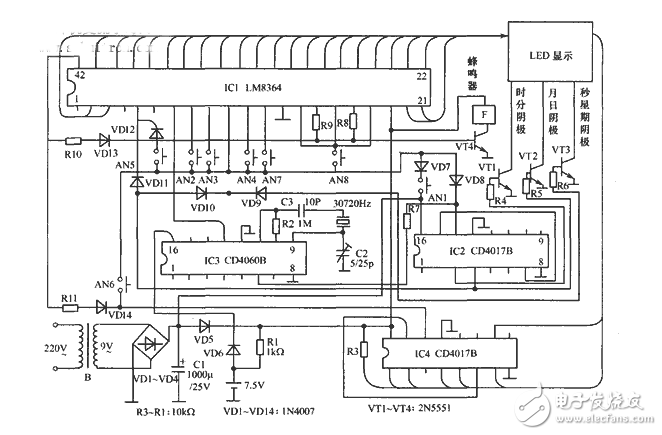

如下圖所示為數碼顯示日歷時鐘電路。它能同時顯示月、日、時、分、秒和星期，月、日、星期自動轉換，每天可定鬧2次，有59min以內的睡眠定時功能。該日歷時鐘走時準確，調校方便，夜間看時清楚，制作容易。

　　工作原理：

　　該電路的核心IC1是一片PMOS大規模集成電路LM8364。4腳為12/24小時制選擇端，高電平為24小時制。6腳懸空時應從7腳輸入60Hz時基信號，接高電平時應從7腳輸入50Hz時基信號。5、8、9、10、11、12、14、16、18腳分別接高電平時，可實現其相應的功能。當鬧或睡眠定時信號到來時，17腳、42腳或15腳輸出的是可持續59min的高電平信號，控制VT4，再由VT4控制蜂鳴器。當然VT4也可控制其他電路（如繼電器，收音機）。2、3、20～41腳可直接驅動LED數碼管作顯示。這些引腳除了能輸出“時分”信號外，還能輸出“月日”和“秒”信號，這些引腳是公用的。把 5腳和10腳同時接高電平，將在“時分”輸出端輸出電路“月日”；把10腳接高電平5腳接低電平，將在“分”輸出端輸出“秒”，圖中的IC2是一片 COMS十進制計數/分配器集成電路CD4017，就是為IC1的5腳、10腳適時提供高電平的，這樣IC1就快速反復地輸出月日、時分、秒信號。IC2 還控制著VTl～VT3，使數碼管顯示某一內容時其他內容不顯示。由于人眼的視覺暫留現象，將觀察不到數碼管的閃爍，看到的是月日時分秒同時顯示。IC2 還起到調校選擇的作用。按下AN1，顯示內容將被鎖定（隨機性的），顯示內容就是當前可調校的內容。反復按下AN1，可選擇需要調校的內容。IC3是一片 CMOS14位二進制串行計數分頻和振蕩集成電路CD4060，以它為核心構成時基信號發生電路，分別給IC1和IC2提供60Hz和240Hz的時基信號。該電路決定時鐘走時精度，可微調C2，使日誤差在0.3s之內。若要進一步提高走時精度，應穩定IC3的工作電壓；或采用其他50Hz或60Hz時基信號發生電路，使用諧振頻率更高的晶振。

　　以IC4的CD4017為核心構成星期顯示電路。IC4的時基信號（天）由IC1的42腳（鬧2）提供，它的復位端（15端）接第7個輸出端（6腳），這樣當IC1的42腳輸出高電平時，IC4的輸出端3、2、4、7、10、1、5腳依次變?yōu)楦唠娖剑苯域?qū)動發光二極管顯示星期。在該電路中，星期天的顯示沒有用3腳的高電平，而是由電源經電阻R3限流后提供電流，這樣表示星期天的LED就一直亮著，提供參照物，使夜晚看星期更方便準確。由于IC1的鬧2時間往往不設置在零點，所以星期的轉換可能會滯后幾小時，但對使用沒有大的影響。若每天需定鬧2次，須將鬧2設置在鬧1之前；若每天只需定鬧1次，那么正好把鬧2設置在零點，斷開R10，用鬧2來根供準確的顯示星期用時基信號，只用鬧1來實現定鬧功能。

　　當交流供電中斷時，由電池繼續給IC1、IC3、IC4供電，定時、計時功能保持，但I(xiàn)C2停止工作，VT1、VT2、VT3截止，LED顯示部分不亮，這樣可以延長電池供電時間。在用交流供電時，可通過R1給電池充電。

　　元器件選擇：

　　集成電路IC1選擇LM8364，IC2選擇CD4017B，IC3選擇CD4060B，IC4選擇CD4017B。三極管要選用NPN型的，放大倍數大些為好。顯示用的10個LED數碼管和9個發光二極管應選用高亮或超高亮度型的，數碼管選用共陰極型的。顏色及尺寸大小可根據自已的愛好選用。例如：顯示日期用綠色0.8英寸數碼管，顯示時間用0.8英寸紅色數碼管，顯示秒用0.56英寸紅色數碼管，發光二極管中心一個選用紅色，環形6個選用綠色，兩個選用黃色二極管。電池可選用3.6V60mAh的鎳鎘電池。蜂鳴器應選用7.5V或9V小型的。8個按鈕可直接選用電視選臺用的8位自鎖開關 （須去掉彈簧，使之失去自鎖功能）。變壓器應選用功率3W次級交流電壓是9V的。
