WiFi技術在智能家居中的應用的主要優點有：WiFi智能節點可以直接連接無線路由器，從而接入Internet網;不需要家庭網關，節點可以任意擴充;不會破壞現有裝修;智能手機可以進行局域網控制和遠程控制。

當然，WiFi技術相比ZigBee和433 MHz射頻通信技術也有其缺點：功耗偏大、價格偏高。但隨著節能技術的引進和芯片工藝的改進，功耗問題和價格問題已逐步得到解決。鑒于WiFi模塊是筆記本、平板電腦和智能手機的標準配置，基于WiFi技術的智能家居會逐步得到推廣和應用，市場前景廣闊。

下面重點圍繞串口WiFi模塊闡述WiFi在智能家居中的應用。

串口WiFi概述

電腦上使用的WiFi模塊或是WiFi網卡，是需要運行在操作系統的基礎上，對主機的硬件資源要求很高，像一般的工業設備和家庭電器設備是不能直接驅動這樣的WiFi網卡的。

串口WiFi模塊，又稱為嵌入式WiFi模塊，是內嵌TCP/IP協議的WiFi模塊。其硬件構成主要是由內嵌的一個單片機和WiFi模塊構成，單片機要實現裸機驅動程序和TCP/IP協議，WiFi模塊則必須完成數據的無線收發。嵌入式WiFi模塊對外提供UART串口或者SPI接口，因而可以通過串口或者SPI接口和單片機連接，讓設備輕松接入Internet網絡。

圖1是靈芯微電子科技（蘇州）有限公司利用公司自主知識產權的 WiFi芯片開發的SWM9001EU串口WiFi模塊，該模塊內部集成了TCP/IP協議棧和WiFi模塊，用戶可以輕松實現串口設備的無線網絡功能，節省開發時間，使產品更快地投入市場，增強競爭力。該模塊可以廣泛應用于油田、礦山、工業、智能家居以及物聯網等領域。模塊的機械尺寸為33 mm×20 mm×4.5 mm。

圖1 SWM9001EU串口WiFi模塊

WiFi插座的控制原理

WiFi插座由串口WiFi模塊、繼電器控制電路、繼電器和輸出觸點構成，如圖2所示。

圖2：WiFi插座的構成

串口WiFi模塊根據接收到的控制指令控制繼電器的通斷，控制電路如圖3所示。

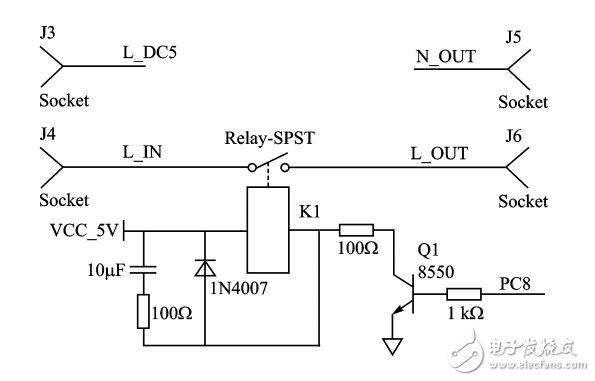

圖3：WiFi插座的繼電器控制電路

模塊收到合上指令，PC8端口輸出高電平，Q1導通，繼電器的線圈有電流流過，繼電器的觸點L_IN和觸點L_OUT吸合，插座供電給負載;

模塊收到斷開指令，PC8端口輸出低電平，Q1截止，繼電器的線圈沒有電流，繼電器的觸點L_IN和觸點L_OUT斷開，插座斷電。
