這里介紹的兩種報警器，電路簡單、觸發靈敏，能直接裝入組合式插座內，適用于家用電器的漏電報警，價廉易做。
　　工作原理

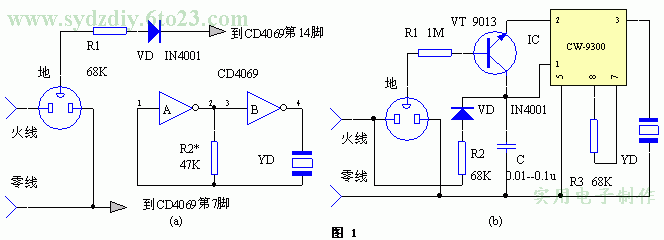

　　這兩只報警器電路分別見圖1（a）、（b）（點擊下載原理圖）。其中圖是用一片CMOS六反相器CD4069制作的漏電報警器。平時，由門A、門B、R2、YD組成的音頻振蕩器無電流通過不發聲。當外殼漏電的電器插入三孔插座時，泄漏電流從電源火線經電器外殼到三孔插座的地線插孔，再經報警器回到電源零線構成回路，泄漏電流經R1降壓及VD整流后的脈動電流使報警器發聲。該電路的泄漏報警電流小于0.3mA。
　　圖采用一片CW9300音樂IC制作的漏電報警器，由于R1和VT構成了高靈敏觸發電路，因此，該報警器靈敏度較高，其泄漏報警電流小于10uA。音樂IC的工作電壓由R2降壓、VD整流、C濾波后供給。由于該電壓取自220V市電火線，因此，同某些靠泄漏電流、電壓維持IC發聲的報警電路相比，不僅報警音量較大，且克服了上述電路音量隨漏電流大小而變化的不足。
　　元器件選擇與制作
　　元器件按原理圖選用。
　　制作時可根據具體情況選擇一種電路，將組合式插座內下端一個二眼插座的兩片電極剪掉，以便容納電路元件，在其內空位進行安裝。安裝完畢，可用一只200Ω電阻，一端接電源火線，另一端接插座地端模擬漏電試驗，電路應正常工作即可。圖中二極管的耐壓應＞400V，YD可用Φ27mm的，晶體管VT的β≥100，電阻均用1/8W。
