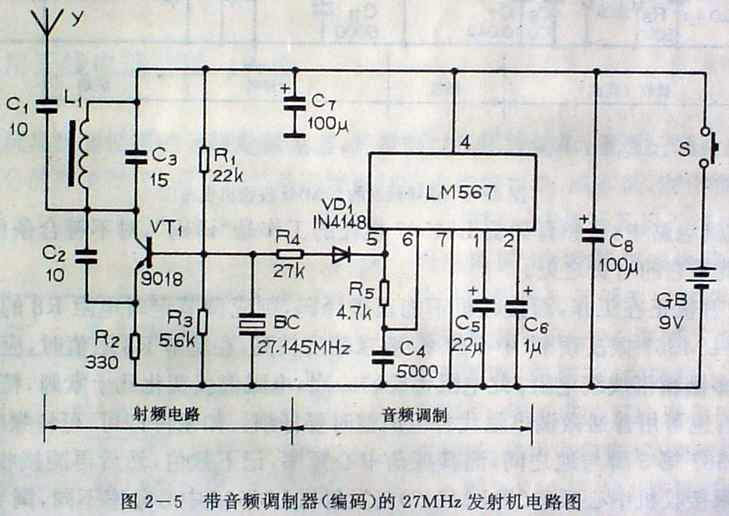

圖2-5是帶音頻調制器（編碼）的27MHZ發射機原理圖,圖中射頻電路、主振電路均未變動,只是增加了音頻調制電路。

音頻譯碼器專用集成電路LM567是一種通用型音頻振蕩器和音頻譯碼器的組合體。它通過外部元件的組合,自身可產生十分穩定的音頻振蕩

信號,且頻率可由外接元件來控制。

  利用LM567音頻譯碼器的這一特性,可以將它的音頻振蕩信號取出,擔任本電路的音頻信號振蕩源。圖2-5中,LM567第5、6腳分別為外接定

時電阻和定時電容端,組成RC定時電路。音頻譯碼器的音頻振蕩頻率可由下式得到。  f0=1/[1.1(Rs.C4)],其中：f0為振蕩頻率,單位為HZ

;電阻單位為Ω;電容單位為F。

    LM567譯碼器的振蕩頻率可從其第5腳引出,送至主振電路中的晶振兩端,控制主振電路工作（調制）,使發射機載波信號中包含

有LM567的音頻信號。

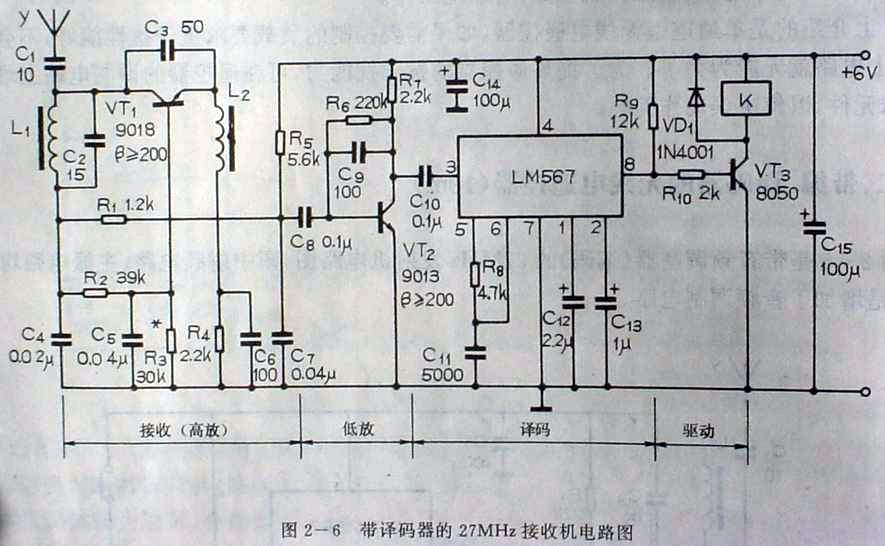

   圖2-6 是同圖2-5配套使用的接收機電路圖。當發射機沒有發射時,LM567（接收機的）輸入端沒有同自身的振蕩頻率相同的信號

輸入,輸出端（8腳）呈高電平狀態,VT3飽和導通,繼電器K吸合。當發射機工作時,接收機LM567的輸入端（3腳）送入同自身中心

振蕩頻率相同的信號時,LM567譯碼器的8腳輸出低電平,VT3截止,繼電器K釋放。如果LM567輸入的頻率同自身的頻率不一致時,譯

碼器將不執行指令動作,這樣就大大地提高抗干擾能力。

    在接收機電路中,音頻譯碼器LM567擔任的工作是“譯碼”,對不符合條件的各種信號拒之門外,這就是它的可貴之處。

    如果發射機正在工作,而接收機不能正確譯碼,則應調節定時電阻R8的阻值,使其符合要求。由于LM567振蕩頻率（中心頻率）

要求精度很高,在調節R8阻值時,應將R8電阻換成一只10KΩ多圈精密線繞電阻。此電阻每旋轉一周,電阻值僅變化幾十歐姆,精度

較高。如手中沒有此電阻,也可用普通微調電阻代替但調整時要仔細。如條件許可,可將頻率計直接跨在發射機的LM567第5腳與地

之間,測其振蕩中心頻率,記下數值,然后再測接收機LM567第5腳頻率。如果接收機中心頻率（指LM567）與發射機LM567中心頻率

不同,調節R8電阻值日,使兩機音頻譯碼器中心頻率相等即可。當然也可以通過繼電器的動作情況,掌握調試結果。

    上面介紹的是單路無線電遙控器,如果遙控路數大于一路,可按下述進行制作。

    發射機與接收機電路均不改動,只在原音頻譯碼器的電路結構上,再并聯幾路譯碼電路以按鈕開關進行選擇即可。但所并路數不

要大于10路。每一路的中心頻率均不能一樣,通過改變定時電阻決定。中心頻率的范圍很寬,可從0.01HZ調節到500KHZ。發射機的

每一路音頻譯碼器應加一只控制開關,控制LM567第4腳電源端,需要哪一路,哪一路電源接通即可。如果接收機所有譯碼器共用一

個接收電路,可將所有LM567全部并聯即可（譯碼電路并聯）。另外,也可以考慮用一塊LM567,只改變定時電路來實施多路控制。

    LM567的管腳排列見圖2-7,它有金屬殼封裝和雙列直插式封裝兩種形式。工作電壓從4.75V至9.0V均可。

    遙控器使用電源有一定講究。發射機如果是短暫使用,可用干電池;如果發射機和接收機都是長期通電使用,用干電池顯然不

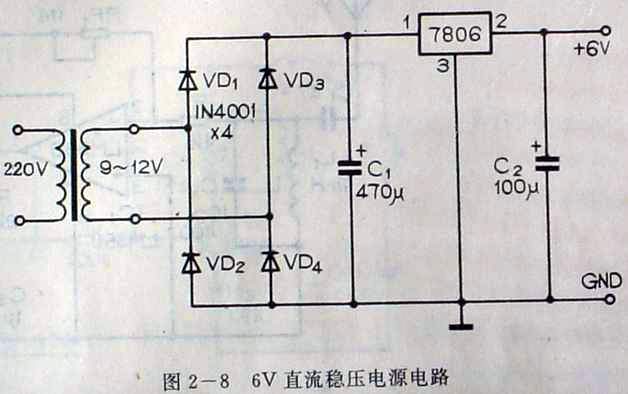

行。圖2-8是一種典型的用交流供電的直流穩壓電源,供制作遙控器時參考使用。當負載較重,電流大于500mA時,穩壓器7806（可

以是LM7806）應加散熱片。電壓源變壓器次級為9~12V。

    此穩壓電源只要換上相應的穩壓器,可以改變輸出電壓。這個電路是通用電路,許多遙控器都可以使用。
