高速多通道應用需要低噪聲、可擴展且可進行精確通道間偏差調節的時鐘解決方案，以實現最佳系統 SNR、SFDR 和 ENOB。此參考設計使用一個主時鐘器件和多個從時鐘器件，支持高通道數 JESD204B 同步時鐘。此設計可提供多通道 JESD204B 時鐘，采用 TI LMK04828 時鐘抖動清除器和帶有集成式 VCO 的 LMX2594 寬帶 PLL，能夠?qū)崿F(xiàn)低于 10ps 的時鐘間偏差。此設計經過 TI ADC12DJ3200 EVM 在 3GSPS 環境中檢測，具有改善的 SNR 性能，通道間偏差低于 50ps。本文對所有重要設計理論都進行了闡釋說明，可指導用戶完成器件選擇流程和設計優化。最后，此設計還包含原理圖、板布局、硬件測試和測試結果。

特性

·高頻 (GSPS) 采樣時鐘生成

·符合 JESD204B 標準、高通道數、可擴展的時鐘解決方案

·適用于射頻采樣 ADC/DAC 的低相位噪聲時鐘

·可配置的相位同步可在多通道系統中實現低偏差

·支持 TI 高速轉換器和采集卡（ADC12DJ3200EVM、TSW14J56/TSW14J57）

TIDA-01023 High Channel Count JESD204B Clock Generation Reference Design for RADAR and 5G Wireless Testers Board Image

TIDA-01023 High Channel Count JESD204B Clock Generation Reference Design for RADAR and 5G Wireless Testers Board Setup Image

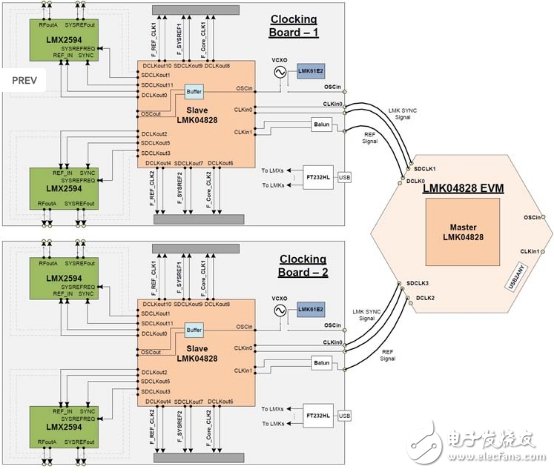

TIDA-01023 High Channel Count JESD204B Clock Generation Reference Design for RADAR and 5G Wireless Testers Block Diagram Image
