iPad 2 正式發售，iFixit 的拆解狂人當然不會放過這個做工更加精致的平板，第一時間進行了 16 GB Wifi 版本的拆解，我們選擇了一些圖片，來看看 iPad 2 的五臟六腑到底是什么樣的。

背面，新增的攝像頭跟左下角的揚聲器其實并不是非常顯眼，不像之前的泄露外殼那么山寨。

一代跟二代的厚度比較：

iPad 2 有了一個新型號：A1395，揚聲器孔其實也還挺精致的。

因為玻璃沒有什么卡扣，基本上是粘在外殼上的，所以需要熱風槍來處理。

揭開蓋頭：

把 LCD 面板卸下來，iPad 2 的電池就出現了，由三大塊組成，總容量只比 iPad 大了一點點，從 24.8 Watt-hours 變為 25 Watt-hours。

根據我們之前翻譯的評測，iPad 2 的續航能力又有提升，那應該是軟件跟其他硬件帶來的。

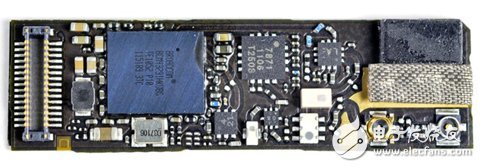

下面是觸摸屏控制模塊，跟 iPad 完全一樣的 Broadcomm 解決方案

這次的無線控制模塊是插在主板上的，很容易拆卸下來。仍然是 Broadcomm 的模塊，包括無線、藍牙以及收音功能。這個模塊也被應用在 iPad 以及 iPhone 4 中。

下面是重頭戲了，iPad 2 的核心：主板，比較重要的如下：
紅圈內，蘋果（Apple）1 GHz A5 雙核處理器，總線頻率 200 MHz，512 MB 內存；
橙色圈內，東芝（Toshiba）的 16 GB閃存；
黃圈內，疑似蘋果自家的次級電源管理芯片；
另外 A5 芯片的制造日期為 1 月底到 2 月中，可見 iPad 2 的制造日程安排得非常緊湊。（蘋果的初期供貨能力可能不足，在美國發售當日就出現了斷貨現象）

后置攝像頭，瞧這個體積，確實很小：

新增的三軸陀螺儀，有了這個東西，不僅僅應用可以玩出新花樣，連 GPS 都會受益，旁邊是加速感應器：

另外一塊控制版，包括前置攝像頭，耳機接口以及麥克風：

最后是整個機器拆散以后的合體照，把這么多東西塞進了 8.8 毫米的機身里，蘋果的設計能力確實令人驚嘆：
