物聯網是結合所有能利用到的資源及技術而產生的應用統合，而非單一技術可以涵蓋。

物聯網的發展大略分為應用層、傳輸層、感知層，再結合App及大數據（big data）的統合應用，亦即物聯網幾乎可說是，結合當今所有能利用到的資源及技術而產生的一次應用統合。就產業面的角度來看，已非單一技術可以涵蓋。

根據筆者的觀察，目前各家終端裝置業者已將物聯網視為下一世代決戰場，大力投入資金及人力，避免在這一個世代被淘汰。

以醫療照顧為例，遠程醫療將成為未來醫療的行為之一，各國都有計劃修法使遠程醫療成為正式的服務，而血壓/血糖/心律/移動等感知技術已逐步建立。各大醫療中心發展出來的分析技術資料，以BT、Wi-Fi、LTE為傳輸接口，傳送到各大伺服中心，結合APP的應用界面，將可發展出一套結合監控、慢性病醫療、急癥后送，甚至突發狀況之緊急通報系統，將有機會挑戰掛號看病、健診、急診的傳統醫療行為，大家都在觀察以這樣的應用發展下去是否會引發下一世代的醫療革命。

此外，物聯網運用在汽車上，即所謂的車聯網，需要移動通訊技術、快速的數據處理及安全的防火墻等技術，皆有龐大的想象空間。

既然物聯網商機如此龐大，又需整合如此大的龐大技術，產業界已有幾大策略聯盟組織/論壇形成，企圖掌握或主導這方面的技術。

本文第一部份將簡介目前較為活躍的物聯網組織，第二部分，將從筆者服務于宜特科技實驗室的角度，深入探討，如何建置物聯傳輸訊號測試環境，協助廠商在開發產品時，了解如何測試驗證，有效加快產品上市時間。

國際主要物聯網組織

在物聯網相關組織中相對比較活躍的有三大組織，成立之時間最早為Allseen alliance（2013年底），旗下的Framework group Alljoyn在2011年就開始有活動，而OIC及Thread Group大約同一個時間點成立（2014年7月）。

由于必須整合出各種接口聯絡傳輸的平臺，各組織不約而同地定義出架構與技術等規范，以控制產品對象的成熟度，簡介如下：

（一） 開放互連基金會（OCF）

OCF原名OIC，于2016年合并Allseen alliance后更名為OCF。OIC定義的架構為IoTivity，使用的接口未有強制約束，大致仍以NFC/Wi-Fi/BT/LTE等為主；主要成員為Samsung與Dell、IBM、Microsoft、Cisco，一樣涵蓋了芯片及系統商，宜特科技亦為此組織成員。

1、主席：Daniel Park - Samsung Electronics

2、工作小組

Certification Work Group

Standards Work Group，

Smart Home Task Group

UPnP Work Group

3、語言：未特別定義（C， C++，……） OCF目前正朝著軟件標準化及標準認證進行，并中在2016年1月13日公告了OIC Logo。

緊接著在2016年2月22日至26日Beaverton城市，舉辦Plugfast#6.在該會議的認證章節中討論到的認證程序（Certification Procedure）如下：

?Test Tools - Develop/ Acquire/ Evaluate

?Test Plans （maybe generated by individual Task Groups）

?Certification Policy

?Re-certification Policy

?Plug-fest Guidelines

?Certification Audit/Update/Enforcement Policy

?Registry of OIC Certified Products

而在2015年底，OIC 宣布合并成立15年的通用即插即用論壇UPnP Forum，除了直接結合UPnP的現有技術，也取得UPnP在智能家居產業上的優勢。

同時OIC并隨即成立UPnP Work Group，以維持原先的UPnP Forum運作。其子群組包含有UPnP AV Task Group、UPnP IoT Data Modeling Task Group、UPnP Certification Task Group。

（二） Thread group

Thread Group的主要成員為Nest （Google）、Samsung與ARM，同樣涵蓋軟件芯片及系統商，架構（Frame work）上并沒有特別規劃及定義，比較特別的是，使用的傳輸接口主要應用于ZigBee （IEEE802.15.4）。

相對于Wi-Fi，IEEE802.15.4具備了低能耗及網狀網絡（Mesh）可自動修復連結的優勢，但因Data Rate （250K）只能達到250Kpbs，也限制此技術只能在低網絡流量應用。

Thread Group的組織：

1、主席：Chris Boross （Nest）～2016.3.1

2、工作小組：

?Certification Committee （CC）

?Testing Working Group （TWG） * Plugfest Working Group （PWG）* * Lab Qualification Working Group （LQWG）*

?Technical Committee （TC）

?Use Case Committee

?Ecosystem Committee

相對于Wi-Fi，IEEE802.15.4具備了低能耗及網狀網絡（Mesh）可自動修復連結的優勢，但因Data Rate只能達到250Kbps，也限制此技術只能在低網絡流量應用。

Thread 認證產品需要通過以下行為測試： A. Commissioning B. Network functionality C. Device operation in network

物聯網傳輸訊號測試與環境建置

在萬物相連的物聯網架構中，手機、平板等智能手持裝置將處于各種應用情境的核心地位，借助無線通信則是最便捷的聯機方式，這凸顯出無線通信的速度及質量的重要性。因此，當各家終端裝置業者，將物聯網視為下一世代決戰場時，除積極做產品布局外，更關注產品的“空中下載” （Over the Air，OTA）的性能，進而帶出龐大的測試與認證需求。

在物聯網的實際應用上，遵循各組織所定義的架構及通訊接口的穩定度，僅是具備最基礎的工作能力，然而更進一步的兼容性及系統穩定性，絕對需要更精確且多項的測試，以達到消費者對于使用者經驗上的期待。

由于物聯網整體應用的實現，必須架構于多項傳輸同時啟動的狀態之下。例如，NFC感知后由WiFi傳輸至云端，同時LTE正在進行通話而USB port也正在做數據傳輸；總體效能的評估就不能以單項效能測試的數據為主。除了Firmware loading考慮外，多項接口同時運作之間的干擾也會有所影響。

以下章節，將介紹宜特科技在物聯網整體環境上，在「Wi-Fi傳輸層訊號測試」上，所規劃的模擬實際應用及消費行為層面的訂制化環境；此外亦針對‘LoRaWAN’、‘NB-IoT’與‘Wireless Charging’做進一步說明。

（一） Wi-Fi傳輸層訊號測試

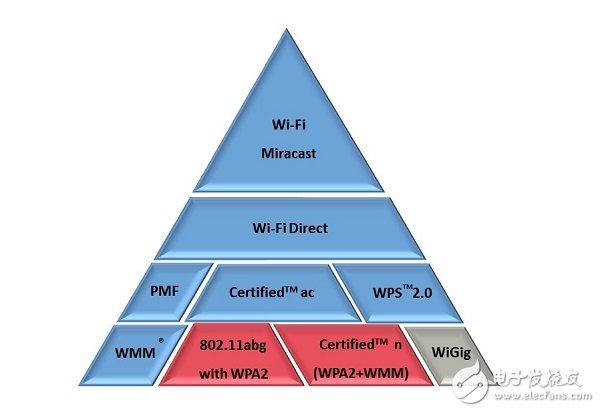

由于Wi-Fi在傳輸層扮演極重要的角色，在Wi-Fi傳輸方面必須建置WFA基 礎測試能力及訂制化IoT Validation 的環境。而在WFA標準測試上建置，則包含WPA2、WMM、Certified n、WPS2.0、Certified ac、CWG-RF，由金字塔型底端網上堆棧作為基本測試。

在Wi-Fi IoT環境驗證上，則須著重在物聯網特別重視的安全性加密及傳輸效能（Throughput）流量測試。

宜特科技在訂制化測試上，以OctoBox實現更高層級的環境如下：

1、針對Wi-Fi傳輸效能量測，Octobox 使用IEEE802.11 定義的Multipath Emulation （MPE）完成近似于Wi-Fi使用者實際使用空間下的效能表現，并帶來下列三項主要的傳輸效能量測項目：

（1） 傳輸效率 vs. 距離：以程序衰減器仿真距離并配合量測系統，進而得到衰減值（距離）和Throughput之對應數據。

（2） 傳輸效率 vs. 方位：以程序衰減器仿真距離并搭配轉臺，配合量測系統，進而得到衰減值（距離）及待測樣品角度對Throughput之對應數據。

（3） 傳輸效率 vs. 干擾：以上測試皆可搭配其他無線訊號（Wi-Fi， BT， Microwave） 做干擾測試。

2、漫游測試（Roaming Test）：借助Octobox系統仿真移動裝置移動時AP訊號強度之變化，并測得漫游所需時間

（二） LoRaWAN訊號測試

LoRa技術其實是近幾年才發展出的一種IoT無線通信技術，采用免授權的開放頻段，具備能實現長距離且低功耗的傳輸特性，包括了傳輸距離可涵蓋從1公里到10公里之間的范圍，甚至最遠可達20公里遠，而靠著IoT裝置內建的電池，即可維系長達10年以上的使用時間，企業安裝部署所需負擔的成本也較低。

?低功耗、電池壽命10 年

?低速，小于10kbps

?免授權頻段

?目前僅有一間IC 應商——SemTech

?星狀布點、長距離

?電表、煙霧偵測等等

（三） NB-IoT傳輸層訊號測試

NB-CIoT是由華為、高通和Neul聯合提出，NB-LTE是由愛立信、諾基亞等廠家提出。NB-LTE更傾向于與現有LTE兼容，其主要優勢在于容易布署。NB-IoT可認為是NB-CIoT和NB-LTE的融合，優勢如下：

?中低低功耗、電池壽命也宣稱10 年

?中高速，100’s kbps

?已有多家芯片供貨商（Multi-vendor）

?長距離

?高速傳輸

（四） 無線充電訊號測試

針對無線充電（Wireless Charging）目前共有兩大陣營，如下簡介

1、Airfuel （A4WP、PMA）陣營

?高通、三星、Duracell Powermat和英特爾、星巴克、Google和AT&T主導

?6.78MHz磁共振技術標準

?該頻率與NFC/RFID的13.56MHz是整數倍的關系，兩者之間會產生強烈的訊號干擾

?磁共振方案的效率是85%，實測只有67%左右

?Qi-WPC （無線電力聯盟）陣營

?諾基亞、HTC、LG、Sony、三星、高通，還有新加入的蘋果

?87~205KHz、300KHz電磁感應

?充電效率80%，實測50%~60%

然而Airfuel工作頻率會跟NFC產生干擾的現象，在實際應用上必須要將這個問題解決。WPC目前已有較多的產品導入，兩種規范在未來都需要更進一步提升正常使用下的充電效率，未來全面導入無線充電是指日可待的。
