下面介紹采用ICL8001G 的LED 可控硅調光典型應用電路評估電路板EVALLED 的特點與具體電路實現。

　　( 1)電路簡介

　　ICL8001G 的評估電路板EVAL-LED 演示了ICL8001G控制集成電路在LED 可控硅調光的應用，ICL8001G為單級反激控制集成電路， 工作于準諧振、初級側控制工作模式， 集成了APFC 和相控調光控制功能， 適用于LED可調光控制的應用場合。

　　( 2) ICL8001G 的評估電路板EVAL-LED

　　ICL8001G的評估電路板EVAL-LED 焊接電路元器件后的PCB 電路板圖俯視圖和仰視圖分別如圖5和圖6所示。

?

　　圖5 EVAL-LED ICL8001G評估電路板的俯視圖

?

　　圖6 EVAL-LED ICL8001G評估電路板的仰視圖

　　( 3)電路特點

　　EVAL-LED ICL8001G 評估電路板的電路特點如下：

　　1)在準諧振工作模式下， 在整個寬的交流輸入市電電壓變化范圍內具有穩定和高的工作效率;2)采用初級側反激控制， 具有APFC 功能和相控調光控制功能;3)在相控調光控制下電路保持高的工作效率;4)在ICL8001G 的內部具有對VCC 引腳外接電容的恒電流充電控制功能;5) ICL8001G內含數控軟啟動控制功能;6)具有折返式補償和逐周期峰值電流限制功能;7) VCC 引腳的過電壓和欠電壓鎖定輸出控制功能;8)短路保護后的自動再啟動;9)輸出過電壓保護的可調節鎖定關斷工作模式。

　　( 4)技術指標

　　表4給出了EVALLEDICL8001G 評估電路板的有關技術指標， 表4中輸入電壓表示未經相控調光的交流輸入電壓有效值( RMS) , 輸出電壓表示在給定的交流市電輸入電壓變化范圍內的輸出直流電壓變化范圍。

　　表4 電路性能指標

?

　　(5)調光控制

　　通過可控硅的相控調光控制， 可以改變加到LED照明控制電路板上的LED 直流供電電流值， 從而實現LED 的調光控制。

　　1)電路板的加電

　　在集成電路ICL8001G 內部有一個啟動單元電路， 這個啟動單元電路可以在不降低電路工作效率的前提下縮短電路的啟動時間， 在ICL8001G的VCC 引腳外接電容C 15= 10 μF 的條件下， 電路啟動時間大約為120m s。

　　2) EVAL-LED ICL8001G評估電路PCB 板圖

　　EVAL-LED ICL8001G 評估電路PCB板圖分別如圖7和圖8所示。

?

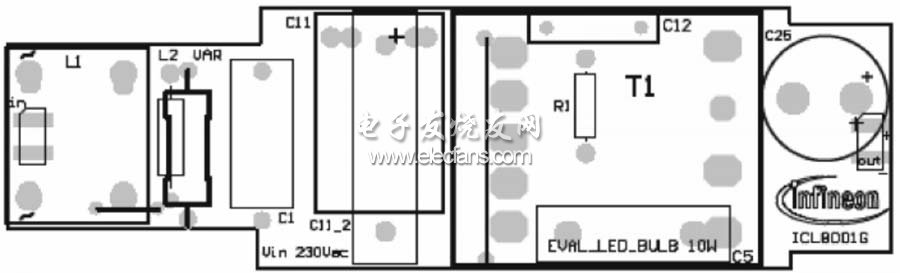

　　圖7 EVAL-LED ICL8001G評估電路板PCB 俯視圖

?

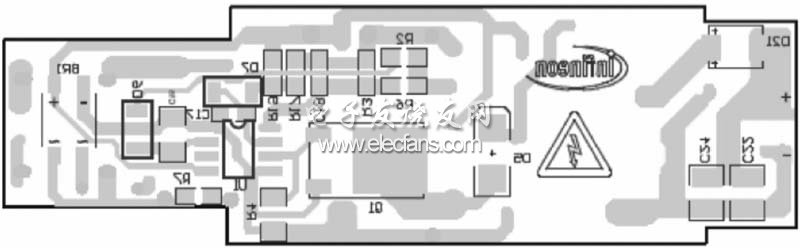

　　圖8 EVAL-LED ICL8001G評估電路板PCB 仰視圖
