最近有客戶接到這樣一個項目：

應用環境：銀行提款機

實現目的：提款機外面有一扇門，常態下門需要處于【常開】狀態，當人進去后，感應探頭感應到人后門處于“鎖上”狀態，當人離開感應探頭感應范圍后，門切換到常開狀態。

我們知道，當門處于【常閉】狀態下，無論是刷卡或按鈕或其他方式都不能將門切換到關門的狀態的，此時必須進入軟件總控制臺，鼠標右鍵門，將門的控制方式切換到在線或常閉狀態，門才能關閉！明顯這種方式是不可取的！

還記得我上期將的關于內外校驗和互鎖功能沖突的問題嗎？這時是否有小伙伴已經想到了辦法了？對的，加消防聯動擴展板實現聯動信號關門！

解決方法：

1. 加一個擴展板；

2. 擴展板的1號輸出口對應控制器的1號門，作聯動信號，接線方法如下圖：

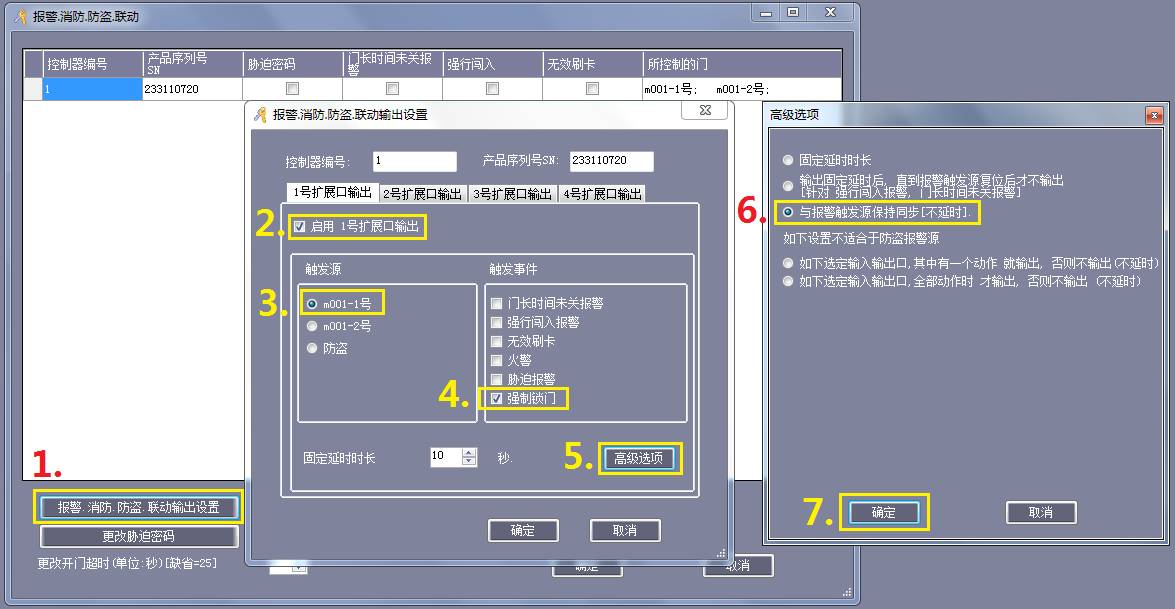

管理軟件設置方法：

1號擴展口設置方法[1號擴展口 配置為強制鎖門事件一觸發，繼電器就一直保持動作和觸發源保持一致]：

客戶需求中提到了紅外探頭，通過感應實現鎖門的狀態，那應該如何接線呢？微耕所有的控制器都有預留強制鎖門的端點（不同系列型號的控制器此點位置可能不同，找到J9/FL標識處即可找到，例如下圖示例），控制器“在線”狀態下，只需要短接這兩點即可實現強制鎖門，這里因為控制器是處于“常開”狀態，所以即使短接也不可能鎖門，這里使用這個強制鎖門的功能主要是觸發消防聯動擴展板的繼電器輸出，從而達到鎖門的目的，接線圖如下：

上面講的是常開變常閉的方法，那么常閉切換常開的方法怎么設置接線呢？常閉切換常開的方法與常開切換常閉的方法只是接線不同其他均相同，如下圖所示：

上面我通過一個案例向大家講解了這種問題的另類解決方法，不管怎么說，只要能解決問題就好，大家也可以發散自己的思維，想想其他的可行性辦法，辦法不一定是唯一，大家有更好的想法也可以跟小編留言，大家一起討論討論！
