二極管串聯與并聯需要注意的事項

電源研發精英圈 ? 2017-12-22 14:37 ? 次閱讀

二極管串聯

二極管器件在進行串聯應用時,必須注意其靜態均壓和動態均壓。

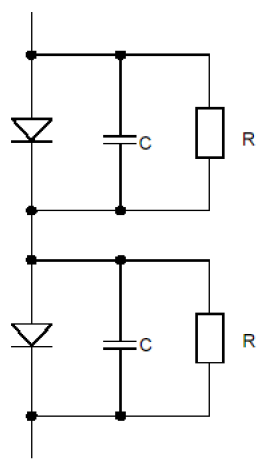

圖1 器件的串聯應用

器件串聯應用,在靜態時,應用串聯的各元件漏電流的不一致,從而使漏電流最小的元件承受最高的電壓,甚至達到其額定極限值,因此必須對其進行并聯均壓電阻

對于n 個二極管的串聯電路,我們可以得到一個簡化的計算電阻的公式:

上式中:n-串聯元件個數;Vr-二極管額定電壓;Vm-串聯電路中電壓的最大值;△Ir-運行在最高工作溫度時二極管的漏電流偏差值。

經驗表明,動態均壓問題的解決永不同于靜態均壓問題。如果一個二極管pn 結的載流子消失得比另一個的快,在關斷過程中它也更早的承受電壓。

在n 個給定電壓值為Vr 的二極管串聯時,我們可以采用一個簡化的公式來計算電容

△QRR-串聯元件間反向恢復電荷的最大偏差,當所使用的器件來自于同一個制造批號時,我們可以假設△QRR=0.3 QRR。

器件在串聯應用時,只有當各個器件的靜態的動態均達到相當理想的的對稱均衡狀態,才能最大限度地利用串聯的各器件額定參數

二極管并聯

通常在功率器件的并聯應用時,首先我們應當考慮均流。在沒有特別的均流措施情況下,應使相互并聯的器件通態電壓的偏差盡量小。

器件通態電壓對溫度的依賴性,是衡量器件并聯應用的一個重要參數。有些種類的器件通態電壓呈正溫度系數,二有些器件呈負溫度系數。當一個器件呈正溫度系數時,它更適合并聯應用。但因為二極管總是存在一定的制造偏差,所以在二極管的并聯應用中,一個較大的的負溫度系數(>2mV/K)則有可能使其運行溫度失衡。進而使器件永久失效。

二極管串聯與并聯需要注意的事項

圖2 不同類型二極管對溫度的依賴性
