應急照明是指在正常照明系統因發生故障或必須切斷正常電源，不再提供正常照明的情況下，用于確保疏散通道被有效地辨認和使用，確保處于潛在危險之中的人員的安全以及確保正常活動繼續進行的照明。它包括：疏散照明、安全照明與備用照明。應急照明的設計有許多種方式，但在具體工程中如何科學、完善地設計好應急照明系統卻是一件非常重要的事情。對于一些沒有設置火災自動報警系統而且安裝的應急照明燈具不多且較為分散、規模不大的建筑物，設計人員常常采用自帶蓄電池的燈具作為應急照明

1、蓄電池應急照明的控制原理

帶蓄電池的應急照明燈的控制很簡單：現在這種燈平時按正常照明對待，有一根充電線接在照明控制開關的上端。就這樣，平時按正常照明一樣控制，當市電停電時，應急照明燈會自動點亮。平時維護，每隔一段時間將照明配電箱的出線斷路器斷開，應急照明燈點亮，電池放電進行活化。電池放電放完，合上斷路器即可。

盡管應急照明的控制有多種方式，但其原理是相同的，如圖1所示，當手動時，按下開燈按鈕S1，接觸器線圈KM得電，其常開觸點閉合，接觸器完成自鎖，燈具點亮；自動時，火災自動報警聯動觸頭K接到來自火災探測器的信號后閉合使得接觸器線圈KM得電，其常開觸點閉合，接觸器完成自鎖，燈具點亮。按下關燈按鈕S2后，接觸器線圈失電，其常開觸點復原，受控?zé)魷纭?/p>

2、設置有自動報警系統的應急照明燈具的控制及接線

疏散指示照明在實際工程中通常都是常亮的，因此其不存在自動點亮的問題，如前文所述，兼做正常照明應急照明燈具，由于其受開關控制，其狀態是不定的，這就要求在消防時使其全部強制點亮。

3、應急照明燈具的常用控制及接線

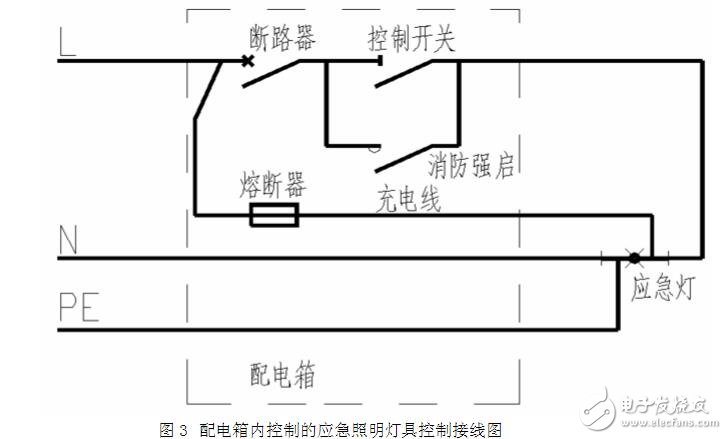

自帶蓄電池應急照明燈具的常用控制及接線如圖2與圖3所示。與普通照明接線相比，在圖2與圖3中在首先是在出線回路中增加了一根控制線及與其串聯的交流接觸器的主觸點，并用熔斷器對充電線路進行保護。

4、無自動報警系統的應急照明燈具的控制及接線

對于無火災自動報警系統的建筑，應急照明燈具在火災時如何強啟，在各大論壇上都有爭論，也很令設計師們感到迷茫。首先，我們要明確一個概念，消防應急燈具在火災時要求強制點亮而不是自動強制點亮，只有明確這一點，對于無火災自動報警系統的應急燈具的強制點亮才有意義。因此，對于無火災自動報警系統的應急燈具，在火災時我們必須人為的使其強制點亮，當然相關工作人員可以通過設在配電箱內的強啟按鈕來實現應急燈具的強制點亮，但火災時相關工作人員也不一定正好就在此建筑物內，當工作人員跑到該建筑內的配電箱去強制點亮這些應急照明燈具時可能就為時已晚，因此對于無火災自動報警系統的建筑物，消防應急照明燈具的強制點亮，最可靠的是由處于該建筑物內的普通人員來進行。下面就結合此思路對無火災自動報警系統的應急照明燈具的點亮做如下探討，如下圖所示：

圖4中應急燈采用節能自熄式開關（電子觸摸式定時開關、振動式定時開關、聲控定時開關），平時由節能開關控制，火災應急時，工作人員可以通過設在配電箱內的強啟按鈕S1使應急照明燈具強制點亮，同時在本樓的普通人員也可以通過按動設在本樓各處顯眼位置的應急強啟按鈕S3強啟應急照明燈具，而當應急情況需要解除時，工作人員按下設在配電箱內的解除應急強啟按鈕S2既可。

當設計人員不采用節能自熄式開關，而采用普通面板開關控制兼作應急照明的燈具時，只需把圖像中的定時開關改成普通面板開關就行了。
