所謂鎖存器，就是輸出端的狀態不會隨輸入端的狀態變化而變化，僅在有鎖存信號時輸入的狀態被保存到輸出，直到下一個鎖存信號到來時才改變。典型的鎖存器邏輯電路是 D 觸發器電路。 PS：鎖存信號（即對LE賦高電平時Data端的輸入信號）。鎖存，就是把信號暫存以維持某種電平狀態。

鎖存器的最主要作用

1：緩存、

2：完成高速的控制其與慢速的外設的不同步問題、

3：是解決驅動的問題（提供的電流比51IO口輸出電流大）

4：拓展I/O口(可以很猥瑣的用鎖存器冪疊加方法，即鎖存器的Q再接鎖存器~ 實現IO口的無限拓展···)

鎖存器應用實例：

I/O口復用：當單片機連接片外存儲器時，要接上鎖存器，這是為了實現地址的復用。假設，MCU 端口其中的 8 路的 I/O 管腳既要用于地址信號又要用于數據信號，這時就可以用鎖存器先將地址鎖存起來。（具體操作：先送地址信息，由ＡＬＥ使能鎖存器將地址信息鎖存在外設的地址端，然后送數據信息和讀寫使能信號，在指定的地址進行讀寫操作）

如果單片機的總線接口只作一種用途，不需要接鎖存器；如果單片機的總線接口要作兩種用途，就要用到鎖存器。例如：一個I/O口要控制兩個 LED，對第一個 LED 送數據時，“打開”第一個鎖存器而“鎖住”第二個鎖存器，使第二個 LED 上的數據不變。對第二個 LED 送數據時，“打開”第二個鎖存器而“鎖住”第一個鎖存器，使第一個 LED 上的數據不變。如果單片機的一個口要做三種用途，則可用三個鎖存器，操作過程相似。就這一種用法而言，可以把鎖存器視為單片機的 I/O 口的擴展器。

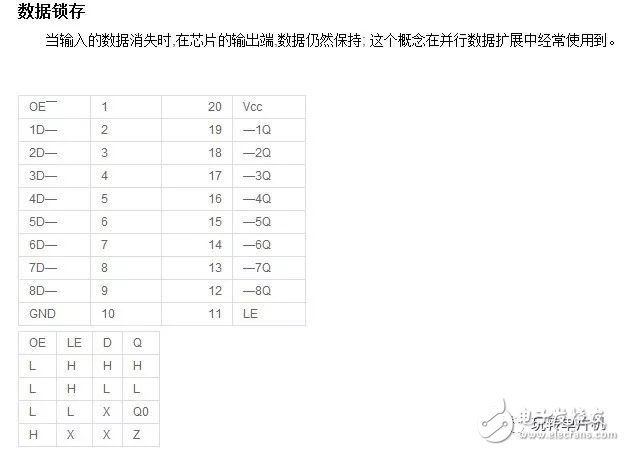

74HC573引腳分布圖

由上邊這個真值表可以看出：OE為高時，輸出始終為高阻態，此時芯片處于不可控制狀態，所以在一般應用中，我們必須將OE接低電平。

LE則是輸出端狀態改變使能端，當LE為低電平，輸出端Q始終保持上一次存儲的信號（從D端輸入），當LE為高電平時，Q緊隨D的狀態變化，并將D的狀態鎖存。

也就是說當鎖存使能端LE為高時，這些器件的鎖存對于數據是透明的（也就是說輸出同步）。當鎖存使能變低時，符合建立時間和保持時間的數據會被鎖存。

另外：對鎖存器的輸入是和標準 CMOS 輸出兼容的；若再加上上拉電阻，他們能和 LS/ALSTTL 輸出兼容。

鎖存器的電路連接及使用詳解：

（結合上面的鎖存器引腳說明）

0：vcc gnd 供電不用多說吧？

1：OE接地

2：D0-D7接我們的信號發射端 （一般為單片機用來傳輸數據的I/O口）

3：Q0-Q7接我們要接受信息的終端（數碼管，液晶，or anyother device）

4：LE接一個I/O口（此I/O腳可視為鎖存器 鎖存功能 的開關，高電平為更新Q端信號（要更新的信號從D輸入）低電平則不更新）
