ADI開發板擴展DE10-Nano 套件功能
Terasic DE10-Nano 是一款基于 Intel SoC 的開發套件，它把一個 Cyclone FPGA 和一個雙核 ARM Cortex-A9 處理器的能力集于一身。Analog Devices 提供了許多開發板以讓您擴展該套件的功能。不管是希望測量有毒氣體等現實世界現象還是動態地調節電源電壓，都很可能有一款解決方案可幫助您快速啟動工作。另外，Analog Devices 的 IC 對于使嵌入式系統正常運行是如何至關重要，DE10-Nano 板自身也是一個非常好的例子。
DE-10 Nano 套件

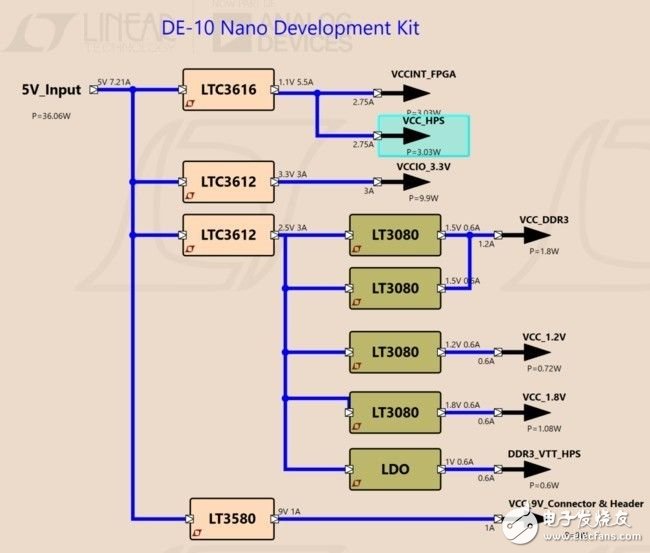

DE-10 Nano 電源樹
| 電壓軌 / 功能 | 器件型號 | 器件描述 |
|---|---|---|
| 電源產品 | ||
|
1.1 V: VCCINT_FPGA 1.1V: VCC_HPS |
LTC3616 |
6A、4MHz 單片同步 降壓型DC/DC 轉換器 |
| 3.3V: VCCIO_3.3V | LTC3612 |
3A、4MHz 單片同步 降壓型DC/DC 轉換器 |
|
1.5V: VCC_DDR3 1.2V: VCC_1.2V 1.8V: VCC_1.8V |
LTC3080 |
可調 1.1A、單電阻、 低壓差穩壓器 |
| 9V: VCC_9V_Connector & Header | LTC3580 | 具 2A 開關、軟起動和同步功能的升壓 / 負輸出 DC/DC 轉換器 |
| 信號鏈路 | ||
|
模擬輸入 |
LTC2308 |
低噪聲、500ksps、 8 通道、12 位 ADC |
| 板載加速度計 | ADXL345 |
三軸、±2 g / ±4 g /±8 g / ±16 g 數字加速度計 |
| HDMI 輸出 | ADV7513 |
165MHz 高性能 HDMI 發送器 |
DE-10 Nano套件方框圖
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
ADI
+關注
關注
146文章
45860瀏覽量
251885
原文標題：助力 DE 10-Nano 開發套件，擴展套件功能
文章出處：【微信號：Linear-Technology，微信公眾號：凌力爾特】歡迎添加關注！文章轉載請注明出處。
