三極管是我們在模擬電路學習中遇到的一個基本而又重要的器件，大家對于這個器件的工作原理一定都不陌生。諸如“高電平導通、低電平截止”、“共射放大電路”、“射極跟隨器”等等這些定義也都是我們在學習中經常遇到的。但到了實際工作中，不是僅僅知道這些定義就可以順利完成任務的，諸如“這個三極管是不是好的？”、“怎么快速判斷三極管極性”這些問題是書本中很少介紹的，但又是每一名電子從業者或愛好者應該掌握的。我們就從實戰的角度為大家介紹三個必須要掌握的“判別方法”。

一、判別三極管的好壞

一、判別三極管的好壞

我們在電路調試過程中遇到問題時，經常需要判斷管子性能是不是好的，這時我們可

以借助三用表來進行判斷。將三用表調至電阻檔，對三極管的三個管腳兩兩進行測量，共測量六次，若其中兩次可以測到電阻值則說明三極管是好的，其他情況是壞的。

二、三極管類型和引腳判別

將萬用表調至電阻檔；

用萬用表的黑表筆與1號引腳接觸，紅表筆分別接觸2、3號引腳，兩次是否有電阻值；

用萬用表的黑表筆與2號引腳接觸，紅表筆分別接觸1、3號引腳，兩次是否有電阻值；

用萬用表的黑表筆與3號引腳接觸，紅表筆分別接觸1、2號引腳，兩次是否有電阻值；

以上三組測量，如果某一組測量均導通，則黑表筆接觸的為基極，三極管為NPN型；

使用二極管檔就可以判別出e、c兩級；

如果三組測量中，沒有一組測量均導通，改用紅表筆作為公共端，按2~4步驟進行測量，測出均導通一組的紅表筆所接觸的引腳為B極，三極管為PNP型，再使用二極管檔判斷出e和c極。

主要功率元件溫升的測量

溫升的測量主要包括MOS開關管、變壓器、輸出整流二極管和輸出電容等關鍵功率元件表面溫升的測量，常用的測量儀器有紅外測溫儀和熱電偶測量儀。

這兩種測量儀器各有各的優缺點：

紅外測溫儀利用的紅外測溫的原理，對測試元件的材料、表面積的平整度、表面積的顏色等有著一定的要求，但是優點是測量起來比較方便，直接手持操作就可以了；

熱電偶測量儀利用的是熱電偶測溫原理，利用兩種金屬在接點處在不同溫度時會呈現出不動的電動勢,我們就可根據這很微小的產生的不同的電動勢知它們這時的溫度，并把溫度信號轉換成熱電動勢信號，通過電氣儀表（二次儀表）轉換成被測介質的溫度。在溫度測量中，熱電偶的應用極為廣泛，它具有結構簡單、制造方便、測量范圍廣、精度高、慣性小和輸出信號便于遠傳等許多優點。缺點是在生產中由于被測對象不同，環境條件不同，測量要求不同，和熱電阻的安裝方法及采取的措施也不同，需要考慮的問題比較多。

個人建議調試時采用紅外測溫儀測量，生產老化測試時用熱電偶進行測量；

三極管工作狀態判別

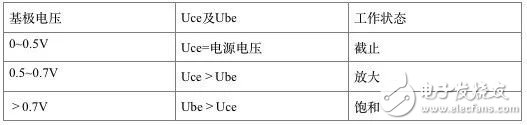

三極管工作過程中，將三用表調至電壓檔，按下表進行測試，判斷工作狀態。
