PTC熱敏電阻是一種阻值會隨溫度的升高而變大的器件， 可實現如溫度檢測，電路限流等應用。村田POSISTOR? PTC熱敏電阻采用具有優異可靠性及性能的陶瓷材料制成。 齊全的產品線不僅涵蓋了不同的封裝形式（表面貼裝型，引線直插型）， 同時也覆蓋了用于不同應用的產品如過電流保護用，過熱保護用以及浪涌電流抑制用。本文介紹POSISTOR? 具有的三個主要特性。

盡管常態溫度與“居里點”溫度之間存在微小差別，POSISTOR?仍然顯示了幾乎恒定的電阻-溫度特性。其電阻-溫度特性則是，當溫度超過居里點時，電阻會陡然上升。

居里點（C.P.）被定義為其電阻值等于 25°C 的兩倍電阻值時的溫度。

這顯示了當施加于 POSISTOR? 上的電壓使內部發熱和外部熱耗散之間達到平衡時，施加電壓與穩定電流之間的關系。它同時有電流最大點和恒定輸出功率部分。

這顯示了內部發熱與外部熱耗散達到均衡狀態之前電流與時間之間的關系。其特點在于擁有大的初始電流和突發性持續衰減部分。

保護電流

最大電流值在電壓-電流特性（靜態）中稱為“保護門限電流”。

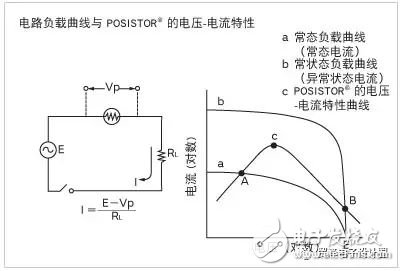

當 POSISTOR? 中流過的電流小于保護門限電流時，在負載曲線 (a) 與 POSISTORr (c) 的電壓-電流特性曲線的交點 (A) 處達到穩定 (如圖6所示)。POSISTOR? 作為常態固定電阻工作。

然而，當通過的電流大于保護門限電流時，其穩定點在于負載曲線 (b) 的交點 (B) 處。

保護門限電流范圍

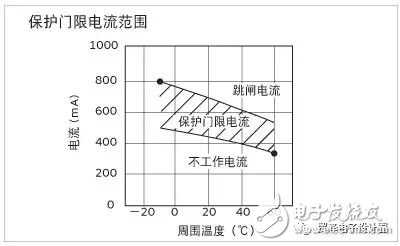

保護門限電流范圍取決于周圍溫度，電阻值，溫度特性和形狀。（如圖7所示）。跳閘電流最大值與不動作電流最小值位于周圍溫度范圍 -10°C 到 +60°C 之內。

也就是說，當電流小于不工作電流時，POSISTOR? 只作為固定電阻工作。當通過的電流大于跳閘電流時，POSISTOR? 就會防止電路出現過載。

工作時間

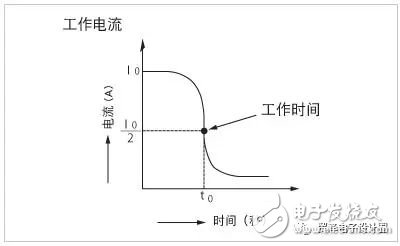

從加載電壓到電流本身陡然衰減之間的時間稱為“工作時間”。傳統意義上，工作時間 (t0) 是指突入電流減小到初始突入電流 (I0) 一半強度 (I0/2) 所需的時間。
