由串聯、高能量密度、高峰值功率鋰聚合物或鋰鐵磷酸 (LiFePO₄) 電池組成的大型電池組被普遍應用于全電動 (EV 或者 BEV)、混合燃?xì)?/ 電動汽車 (HEV 和插電式混合電動汽車或PHEV)、以至儲能系統 (ESS) 中。據預測，電動汽車市場對大規模串聯 / 并聯電池組的需求將越來越大。2016 年全球 PHEV 銷量為 77.5 萬臺 [資料來源：EVvolumes.com]，預計 2017 年將達到 113萬臺。然而，雖然對高容量電池的需求日益增長，電池價格依然很高，是 EV 或 PHEV 中價格最高的組件，能行駛幾百公里的電池價格基本都超過 10,000 美元。對付高成本的策略可以是通過使用低成本 / 翻新電池來減輕成本壓力，但隨之而來的問題是，這類電池會有較大的容量不匹配問題，這會減少可使用時間，或者縮短一次充電后的行駛距離。即使是成本更高、質量更好的電池也會老化，而不斷的重復使用會導致電池失配。有兩種方式可以提高具不匹配電池之電池組的容量，第一種方式是一開始就采用比較大的電池，這種做法非常不符合成本效益；第二種方式是主動平衡，這種新技術可以恢復電池組的電池容量，而且正日漸普及。

>>>> 串聯連接的所有電池需要保持平衡

平衡的電池是指一個電池組中的每節電池都具備相同的電荷狀態 (SoC)。SoC 是指?jìng)€(gè)別電池隨著充電和放電，相對于其最大容量的剩余容量。例如：一個剩余容量為 5A-hr 的 10A-hr 電池具有 50% 的 SoC。所有電池都需要保持在某個 SoC 范圍之內，以避免受損或壽命縮短。應用的不同可容許的 SoC 最小值和最大值也會不同。在最重視電池運行時間的應用中，所有電池都可以在 20% 的 SoC最小值和 100% 的最大值 (滿充電狀態) 之間工作。而就要求電池壽命最長的應用而言，可能將SoC范圍限制在 30% 最小值和 70% 最大值之間。在電動型汽車和電網存儲系統中，這些數值是典型的SoC 限制，電動型汽車和電網存儲系統使用非常大和非常昂貴的電池，更換費用極高。電池管理系統 (BMS) 的主要作用是，仔細監視電池組中的所有電池，確保每一節電池的充電或放電都不超出該應用充電狀態限制的最小值和最大值。

采用串聯 / 并聯電池陣列時，并聯連接電池會相互自動平衡，這種假定一般來說是對的。也就是說，隨著時間推移，只要電池接線端子之間存在傳導通路，那么在并聯連接的電池之間，電荷狀態就會自動平衡。串聯連接電池的電荷狀態會隨著時間變化而分化，這種假定也是對的，這么說有幾個原因。由于電池組各處溫度變化率的不同，或者電池之間阻抗不同、自放電速率或加載之不同，SoC 會逐步發生變化。盡管電池組的充電和放電電流往往使電池之間的這些差異顯得不那么重要，但是累積起來的失配會越來越大，除非對電池進行周期性的平衡。之所以要實現串聯連接電池的電荷平衡，最基本的原因就是補償各節電池 SoC 的逐步變化。通常，在一個各節電池具有嚴密匹配之容量的電池組中，運用被動或耗散電荷平衡方案足以使 SoC 重新達到平衡。

如圖 1a 所示，無源平衡簡單而且成本低廉。不過，無源平衡速度非常慢，在電池組內部產生不想要的熱量，而平衡是通過降低所有電池的余留容量，以與電池組中 SoC 值最低的電池相匹配。由于另一個常見的容量失配，無源平衡還缺乏有效地應對 SoC 誤差的能力。隨著老化，所有電池的容量都會減小，而且電池容量減小的速率往往是不同的，原因與之前所述的類似。因?yàn)榱鬟M(jìn)和流出所有串聯電池的電池組電流是相等的，所以電池組的可用容量由電池組中容量最小的電池決定。只有采用有源平衡方法 (例如圖 1b 和 1c 中所示的那些方法) 才能向電池組各處重新分配電荷，以及補償由于不同電池之間的失配而丟失的容量。

圖 1：典型的電池平衡拓?fù)?/span>

>>>> 電池之間的失配能大幅度地縮短運行時間

電池之間無論是容量還是 SoC 之間的失配都可能嚴重縮短電池組的可用容量，除非這些電池是平衡。要最大限度地提高電池組的容量，就要求在電池組充電和電池組放電時電池都是平衡。

在圖 2 所示的例子中，電池組由10 節電池串聯組成，每節電池的容量均為100A-hr (標稱值)，容量最小的電池與容量最大的電池之間的容量誤差為 ±10%，對該電池組充電或放電，直至達到預定的 SoC 限制為止。如果 SoC 值限制在 30% 至 70% 之間，而且沒有進行容量平衡，那么在一個完整的充電 / 放電周期之后，相對于這些電池的理論可用容量，可用電池組容量降低了 25%。在電池組充電階段，無源平衡從理論上可以讓每節電池的 SoC 相同，但是在放電時，無法防止第 10 節電池在其他電池之前達到其 30% 的 SoC 值。即使在電池組充電時采用無源平衡，在電池組放電時也會顯著丟失容量 (容量不可用)。只有有源平衡解決放案才能實現容量恢復，有源平衡解決方案在電池組放電時從 SoC 值較高的電池向 SoC 值較低的電池重新分配電荷。

圖 2：由于電池之間的失配而導致電池組容量損失的例子

圖 3 說明了怎樣采用理想的有源平衡，使由于電池之間的失配而丟失的容量得到 100% 的恢復。在穩定狀態使用時，當電池組從 70% SoC 的“滿”再充電狀態放電時，實際上必須從第 1 號電池 (容量最高的電池) 取出所存儲的電荷，將其轉移到第 10 號電池 (容量最低的電池)，否則，第 10 號電池會在其他電池之前達到其 30% 的最低 SoC 點，而且電池組放電必須停止，以防止進一步縮短壽命。類似地，在充電階段，電荷必須從第 10 號電池移走，并重新分配給第1 號電池，否則第 10 號電池會首先達到其 70%的 SoC 上限，而且充電周期必須停止。在電池組工作壽命期的某時點上，電池老化的差異將不可避免地導致電池之間的容量失配。只有有源平衡解決方案才能實現容量恢復，這種解決方案按照需要，從 SoC 值高的電池向 SoC 值低的電池重新分配電荷。要在電池組的壽命期內實現最大的電池組容量，就需要采用有源平衡解決方案，以高效率地給每節電池充電和放電，在電池組各處保持 SoC 平衡。

圖 3：用理想有源平衡實現容量恢復

>>>> 高效率雙向平衡提供最強的容量恢復能力

LTC3300-2 (參見圖 4) 是一個新產品，專門為滿足高性能有源平衡的需求而設計。LTC3300-2 是一款高效率、雙向有源平衡控制 IC，是高性能 BMS的關鍵組件。每個 IC 都能同時平衡多達6 節串聯連接的鋰離子 (Li-Ion) 或磷酸鐵鋰 (LiFePO₄)電池。

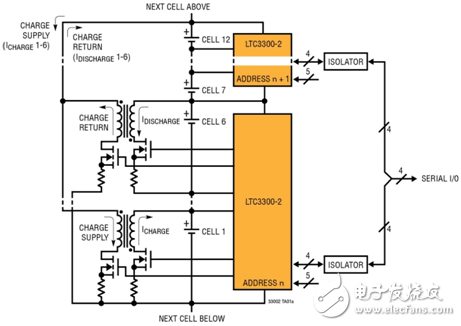

圖 4：LTC3300-2 高效率雙向多節電池有源平衡器

SoC 平衡通過在一節選定的電池和一個由多達 12 節或更多節相鄰電池構成的子電池組之間重新分配電荷來實現。平衡決策和平衡算法必須由單獨的監視器件以及控制 LTC3300-2 的系統處理器來應對。電荷從一個指定電池重新分配給由 12 節或更多相鄰電池組成的電池組，以給該電池放電。類似地，從 12 節或更多相鄰電池組成的電池組將電荷轉移給一個指定的電池，以給該電池充電。所有平衡器可能同時在任一方向上工作，以最大限度地縮短電池組的平衡時間。LTC3300-2 具有一個兼容 SPI總線的串行端口。器件可以使用數字隔離器并聯進行連接。多個器件由 A0 至 A4 引腳確定的器件地址唯一標識。在 LTC3300-2 上，四個引腳組成串行接口：CSBI、SCKI、SDI 和 SDO。如果需要，SDO 和 SDI引腳可以連接在一起以形成單個雙向端口。器件地址由五個地址引腳(A0 至 A4) 進行設置。所有串行通信相關引腳都是電壓模式，參考電壓為 V_REG 和V^-電源。

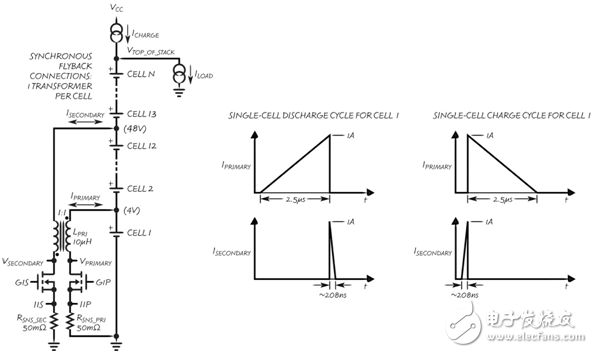

LTC3300-2 中的每個平衡器都采用非隔離的邊界模式同步反激式電源級，以實現對每一節電池的高效率充電和放電。6 個平衡器中的每一個都需要自己的變壓器。每個變壓器的主端跨接在接受平衡的電池上，副端跨接在 12 節或更多相鄰電池上，包括接受平衡的電池。副端上電池的數量?jī)H受外部組件擊穿電壓的限制。在相應的外部開關和變壓器調節范圍內，電池的充電和放電電流可由外部檢測電阻器設定為高達 10 安培以上。高效率是通過同步工作以及組件的恰當選擇實現的。每個平衡器都是通過 BMS 的系統處理器啟動的，而且平衡器將保持啟動狀態，直至 BMS發出停止的命令或指示檢測到故障。

>>>>平衡器效率事關緊要！

電池組面對的大敵之一是熱量。高環境溫度會快速縮短電池壽命并降低其性能。不幸的是，在大電流電池系統中，平衡電流也必須很高，以延長運行時間或?qū)崿F(xiàn)電池組的快速充電。如果平衡器的效率不高，就會在電池系統內部導致不想要的熱量，而且這個問題必須通過減少能在給定時間運行的平衡器之?dāng)?shù)量來解決，或通過采用昂貴的降低熱量方法來應對。如圖 5 所示，LTC3300-2 在充電和放電方向?qū)崿F(xiàn)了 >90% 的效率，與具備相同平衡器功耗、效率為 80% 的解決方案相比，這允許平衡電流提高一倍多。此外，更高的平衡器效率允許更有效地重新分配電荷，這反過來又可產生更有效的容量恢復和更快速的充電。

圖 5：LTC3300-2 的電源級性能

結 論

雖然諸如電動汽車和 PHEV 等新型應用的發展十分迅猛，但消費者對于長工作壽命及可靠運作的期待卻并未改變。對于汽車，不管采用電池還是汽油作為動力，人們都期望其在使用 5 年以上之后不出現任何可察覺的性能劣化。就 EV 和 PHEV 而言，性能等同于以電池為動力時的可行駛距離。EV 和 PHEV 供應商不僅必須提供很高的電池性能，而且還要提供多年的質保期，保證車輛具備合理的最低行駛距離以使自身擁有足夠的競爭力。隨著電動汽車數量的不斷攀升及使用年限的增加，電池組內部的不規則電池老化逐漸成為一個持續存在的問題，而且是導致運行時間縮短的主要根源。串接式電池的工作時間始終受限于電池組中容量最低的那節電池。只是一節弱電池就會殃及整個電池組。對于汽車供應商來說，由于車輛行駛距離不足而依照質保條款要為客戶更換或整修電池是一種成本非常昂貴的主張。為了避免承受如此高昂的代價，可以采用較大和較貴的電池，或者運用高性能的主動平衡器 (例如：LTC3300-2)，以補償由于電池的不均勻老化而引起電池之間的容量失配問題。一個嚴重失配的電池組利用了 LTC3300-2 后，它的運行時間與一個具相同平均電池容量的完全匹配電池組幾乎相同。
