ZYNQ-7000是第一代可擴展處理平臺（Extensible Processing Platform，EPP），同時具有軟件可編程、硬件可編程、IO可編程的特性，為此Xilinx強調了“All Programmable的”概念。下面對其做一簡要介紹，便于讀者建立初步框架。

ZYNQ芯片內包含一個豐富特性的基于雙核ARM Cortex-A9的處理子系統（Processing System，PS）和Xilinx 28nm可編程邏輯（Programmable Logic，PL）。PS除了核心外還包括片上存儲器、外部存儲器接口以及大量外設連接接口。【引用：Zynq-7000 Overview】

PS部分資源情況如下圖

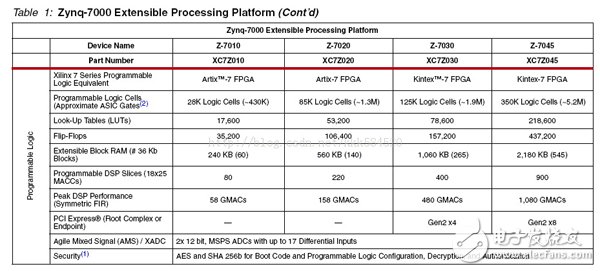

PL部分資源情況如下圖

利用ARM，我們可以做嵌入式操作系統相關的任務，如圖形界面、用戶輸入、網絡、DDR3控制、Java代碼執行等，由于ARM本身具有豐富的外設接口，而且支持多級流水線，處理這些事務游刃有余，但對于計算量較大的應用卻捉襟見肘，因為ARM本身還是典型的串行處理器，不適合做大數據、實時性較高的處理任務。FPGA恰好彌補了這一點，利用可編程邏輯可以實現并行處理，只要邏輯資源夠用，我們可以采用以空間換時間的策略，使多個計算單元同時進行，可大大縮短處理時間。舉個例子，從上面PL資源看到，XC7Z020內部有220個DSP Slice，如果做25*18的乘加運算，PS時鐘600MHz，PL時鐘150MHz，理論上可以實現220/4=55倍加速。對于大計算量的應用是非常可觀的一個加速比指標。

下面對ZED-Board做一個簡要介紹。

ZED-Board是Digilent推出的一款低成本（Avnet只需要395美元）的Xilinx Zynq-7000 EPP開發板，包括了建立基于Linux，Android，Windows或其他操作系統（實時操作系統）設計的所有必備材料。板卡上提供了幾個擴展連接器，將PS和PL的IO留出，便于用戶擴展設計。利用Zynq-7000 EPP中ARM雙核與7系列可編程邏輯緊密耦合的特性，可以創建獨特和強大的設計。官網 ，用戶可以下載相應參考設計。【參考：ZED-Board產品簡介】

特征：

芯片采用Zynq-7000 EPP XC7Z020-CLG484-1

存儲器：512MB DDR3；256Mb Quad-SPI Flash；4GB SD Card；

板載USB-JTAG編程接口；

10/100/1000 以太網接口；

USB OTG2.0接口；

USB-UART接口；

擴展接口（FMC，Pmod，XADC）

顯示器接口（1080p HDMI，8位VGA，128*32 OLED）

I2S音頻解碼器；

面向應用：

1. 視頻處理；

2. 電機控制；

3. 軟件加速；

4. Linux/Android/RTOS 開發；

5. 嵌入式ARM處理；

6. 通用Zynq-7000 EPP原型設計；

板卡結構框圖如下所示：
