蘋果最近發布了他們最新的iMac，大家對于蘋果流暢的系統，精致的造工都有深刻的印象，下面來自國外著名的 iFixit 公司終于放出了他們的專業拆解 iMac 21 英寸 超薄款的圖片與詳細步驟，

讓我們就趕緊學習與欣賞一下吧。

第一步 外觀

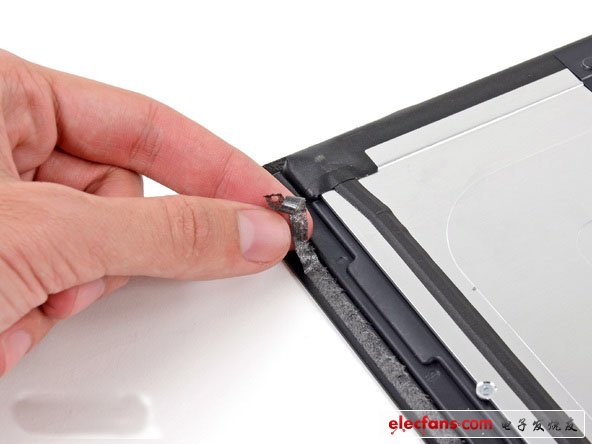

小心取下屏幕的數據線

來自 LM215WF3 LG的屏幕 只有5毫米厚度

繼續拆解

首先拆卸硬盤

使用的傳統的 5400轉速的機械硬盤 外層是橡膠保護套防震

硬盤來自 被西數硬盤收購的日立

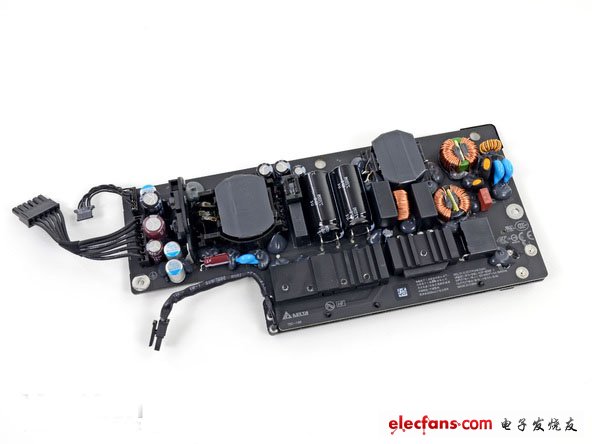

隨后拆卸電源部分。

可以看到是來自***公司 臺達電子工程優先公司。

下面是風扇

使用的內扇葉渦輪風扇 ， 這樣有效的減少了工作時候的噪音。

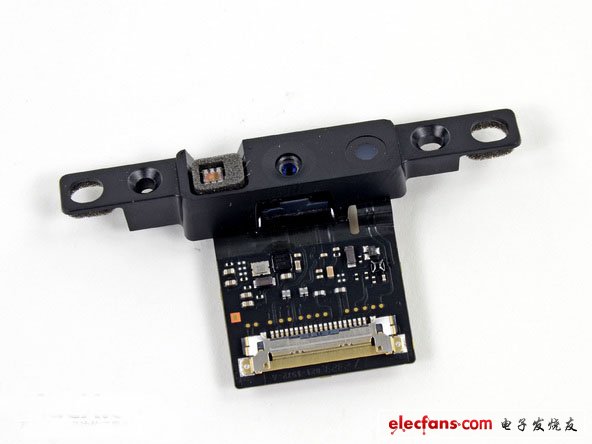

攝像頭等的拆解

攝像頭由一段很長的線纜連接到屏幕的頂端

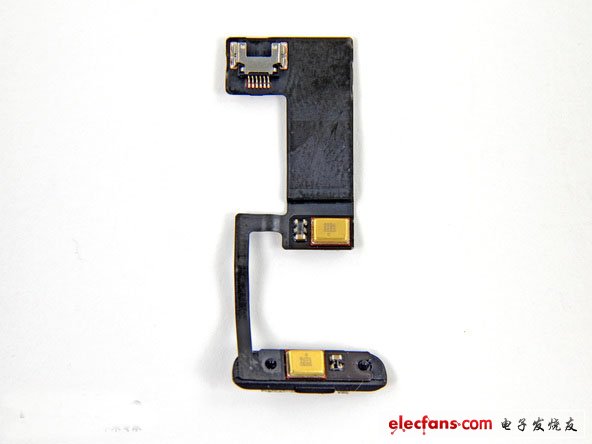

內建的麥克風

WIFI 的信號天線

左側音箱

右側音箱

主板等的拆解

隨后是拆卸主板

主板上有巨大的散熱片

內存沒有板載使用的是普通筆記本內存

來自現代的內存

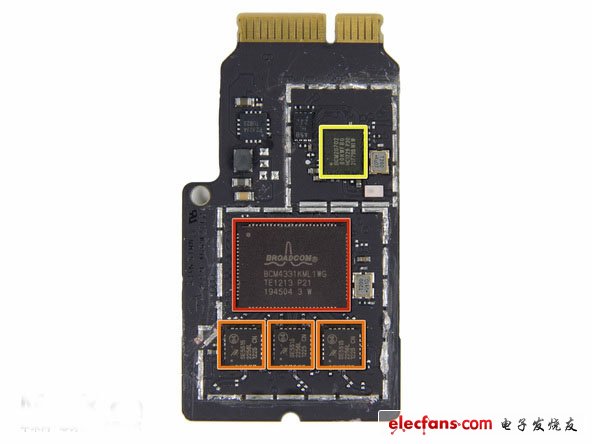

紅色 WLAN 網卡 BCM4331 支持三個WIFI天線的雙通道 SE5515芯片。 。

黃色 從去年開始 WIFI 與藍牙都在一個芯片上 BCM20702 是藍牙4.0 處理器。

拆卸主板的散熱片

CPU 與散熱片

主板CPU熱靴 FCLGA1155

Core i5 3330S 2.7 GHz CPU 。 最高3.2GHz

紅色 NvidIa Geforce GT 640M 顯卡

橘色 Intel E213B3b4 hub平臺

黃色 LM4FS1AH 微控制器

綠色 2x 現代內存

藍色 VM22AC 控制器

粉色Delta 8904C-F

黑色 前兆網卡控制器 BCM57765A1KMLG

主板上預留了SSD的區域 正好可以放上一個SSD 但是標配版沒有做卡槽所以升級有一定困難

最后的背板

感謝觀賞。。.
