iPod touch 5拆解探秘:與iphone5不同之處在哪里?

454398 ? 來源:電子發燒友 ? 作者:灰色天空 ? 2012-10-12 09:18 ? 次閱讀

知名拆解網站iFixit今天對蘋果最新的iPod touch進行了拆解。Pod touch配備了4寸Retina IPS顯示屏,支持雙頻802.11a/b/g/n WiFi連接和藍牙4.0技術,后置攝像頭為500萬iSight攝像頭,有LED閃光燈,前置攝像頭為120萬FaceTime攝像頭,可以錄制720p視頻。此次拆解用到的工具有電吹風、菲利普斯#000螺絲刀、塑料開啟器、手機撬棒、鑷子等。

iPod touch 5配備了4寸Retina IPS顯示屏,搭載雙核A5處理器,支持雙頻802.11a/b/g/n WiFi連接和藍牙4.0技術,后置攝像頭為500萬iSight攝像頭,有LED閃光燈,前置攝像頭為120萬FaceTime攝像頭,可以錄制 720p視頻。新款iPod touch5配備有Loop掛繩及三軸陀螺儀和加速感應器。

首先進行開箱。iPod touch 5包裝盒設計很簡潔,盒子背部印有打開盒子的方法,按照步驟來即可

把iPod touch 5背部的保護墊板取下

外觀設計出色,質感光滑,正面風格看上去非常不錯

機身背后有一個A1421的型號標識

屏幕分辨率為1136X640、326ppi,與iPhone 5相同

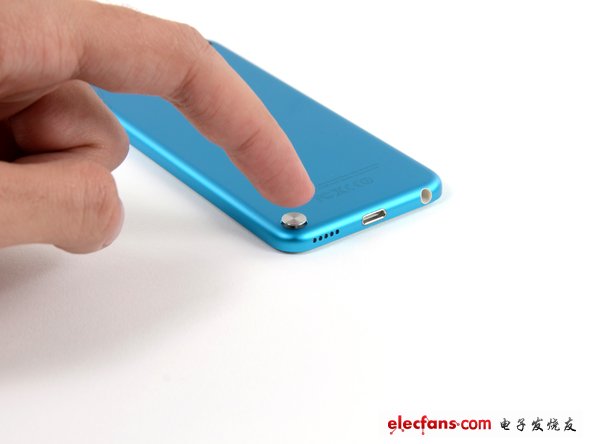

touch 5背面的”loop”掛繩連接器,用力按它可以彈上來

有了它,可以一定程度地減少機器摔壞了

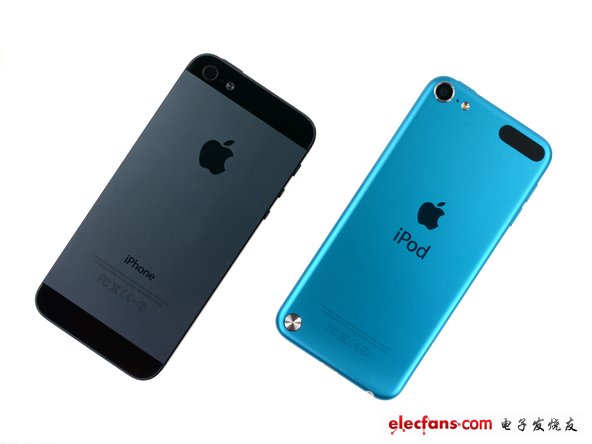

iPod touch 5和iPhone 5外觀對比,尺寸沒有太大差距

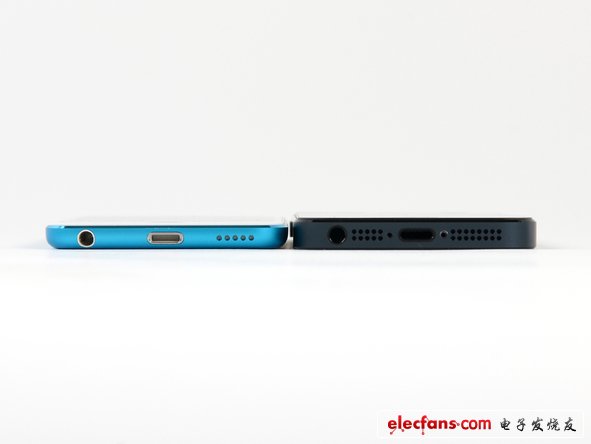

厚度上,iPod touch 5要更薄一些,相當薄啊

長:4.86英寸(123.4 mm)vs. 4.87英寸(123.8 mm)

寬:兩者均為58.6mm,高:6.1mm VS 7.6mm,重量:88g VS 112g,按體積計算的話,iPod touch比iPhone 5小20%

先用吹風機對機身進行烘烤,化開內部的粘合劑

使用工具撬開前面板

機身分離,中間有支架把持,機身支架和粘合劑將touch 5固定起來

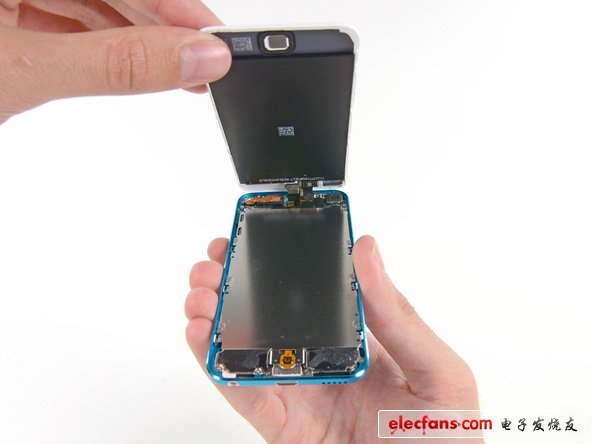

打開以后發現里面還有EMI(電磁干擾)防護罩阻隔

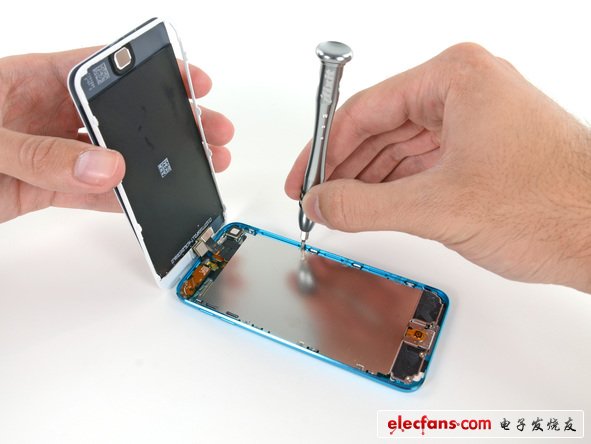

卸下防護罩上的螺絲,取下防護罩

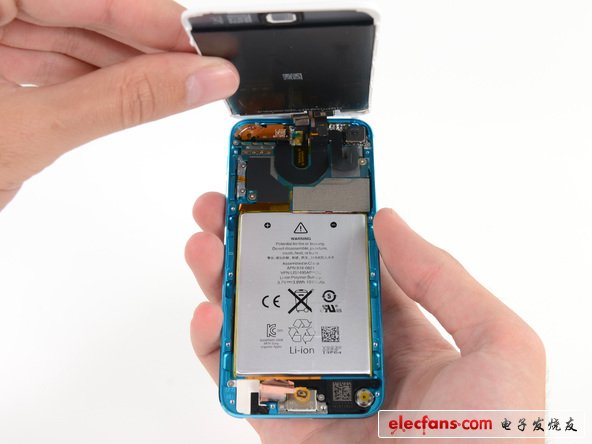

打開防護罩之后,首先映入眼簾的是電池部分,據說可提供高達40小時的音樂播放能力

開始進入拆卸主板工作

從側面看一下主板背面的構造

由于電池的阻礙,主板現在還不能直接拆下,暫時只能拆到這兒

分離天線部分,天線的位置靠近左上角,猜測是Wi-Fi天線

天線上印有標簽C 2712、821-1673-A

將音量鍵、麥克風、LED閃光燈、電源鍵的帶狀纜線從后殼上拆下

很容易地就可取下后置攝像頭和電纜部分

這種纜線的設計雖然可以降低成本,但維修時比較麻煩,其中一處損壞就需要更換整個纜線組件

500萬像素后置攝像頭,f/2.4光圈,擁有紅外線濾鏡功能

后置攝像頭支持錄制每秒30幀1080p視頻

支持自動對焦,配有LED閃光燈

屏幕部分采用一體化的設計方式,目前這種應用較為普遍

雖然蘋果稱iPod touch 5的屏幕與iPhone 5的屏幕規格功能相同,但是比較起來前者的設計似乎更加簡單、廉價

在iPhone 5的拆解中,蘋果加強了對Home按鍵的設計,但在iPod touch中卻另當別論

橡膠膜設計的Home鍵讓人有點失望

電池是用粘合劑進行固定的,還好拆解時比較方便

touch 5的電池比iPhone 5的簡單一些、也小一些

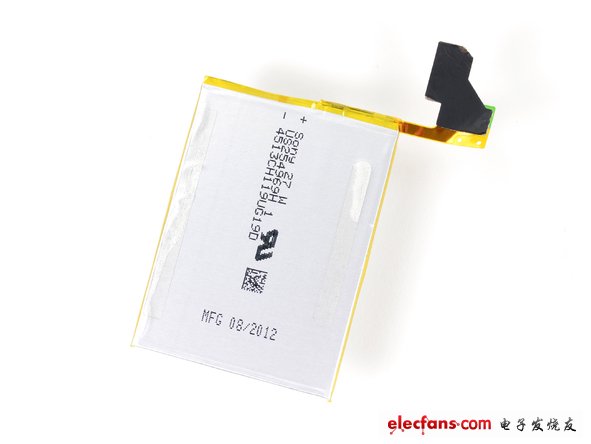

電池規格為3.7V/3.8瓦時、電池容量為1030mAh

電池取下以后,主板拆卸就好辦多了

主板與Lightning模塊、耳機接口以及麥克風焊接在一起

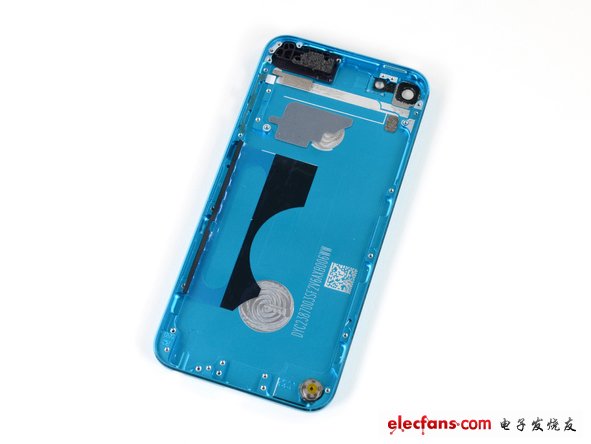

將主板卸開之后的后殼

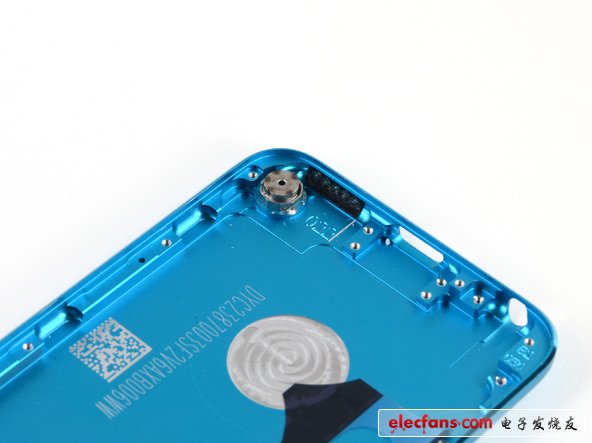

趁此機會看一下loop連接器是怎樣實現的,但最終發現它只是個可以按下的螺旋設計,并無太大新意

來看一下其他部件,上圖為Lightning模塊

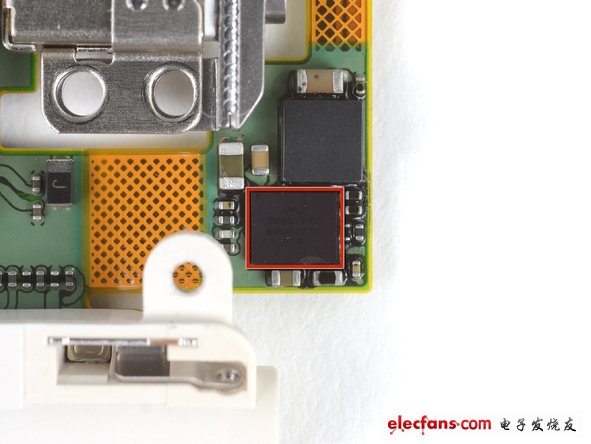

把左下角的Lightning連接器卸下之后,可以看到與iPhone 5相同的Apple 338S1077 Cirrus音頻編解碼器

纜線末端即為Lightning接口

iPod touch 5內部最核心部分展示(一)

iPod touch 5內部最核心部分展示(二)

附各模塊型號作用:

朱紅色:A5雙核處理器、512MB RAM內存,A5處理器上的標簽H9TKNNN4KDBRCR

橙色:東芝THGBX2G8D4JLA01 256 Gb (32 GB) NAND閃存

黃色:蘋果3381064 對話框電源管理集成電路IC(與蘋果338S1131相同)

綠色:村田339S0171 Wi-Fi模塊

藍色:博通BCM5976觸摸屏控制器

紫色:蘋果338S1116(用途暫時不知)

黑色:意法半導體低功率三軸陀螺儀(AGD3/2229/E5GEK)

朱紅色:德州儀器27AZ5R1觸摸屏控制器

橙色:意法半導體2226 DSH CKBEV

黃色:NXP恩智浦半導體1608A1


iPod touch 5拆解全家福

拆解總結:

iPod touch 5拆解工作全部結束,iFixit給touch 5的維修容易度打分為3分,iPhone 5拆機容易度為7分,上一代iPod touch 4的分數為4分(分數越到可修復性越高,10分代表最容易修復)。

對 于普通用戶來說,想要打開后殼并更換部件非常麻煩,幾乎不大可能。首先是機身外部沒有螺絲釘,框架和粘合劑的設計輕易難以開啟;另外,機身內部的密集設計 和部件之間的粘連設計使得維修非常困難,很容易在拆卸過程中損壞其他部件。如果機器一旦出現故障,建議送往專業維修處進行維修。
