電子發燒友網訊：這次為大家?guī)韨髡f中的超級本UX32VD的拆解。

第一步：

Zen看起來就像一件藝術品，耗費了華碩很多年的精力才打造出來的旗艦超級本

UX32VD Zenbook Prime在2012第二季度發布，這個是市面上流行的UX31E的升級版。

以下是一些參數：

1.9 GHz Intel Core i7處理器

英偉達GeForce GT 620M GPU

1920 x 1080 分辨率的IPS屏

4GB ram，支持外加2G RAM

500GB 硬盤，同時有24GB SSD

第二步：

華碩給該本子搭配了電腦包等配件：

信封型的筆記本套

時髦的電源適配器

迷你VGA-VGA轉接器

USB轉以太網轉換器

裝適配器的小袋子

第三步：

盡管這是一個強悍的超級本，但因為它的厚度問題而受人詬病。

但與Macbook Air 相比，最厚處才有幾毫米差別。

第四步；

本子上的唯一銘牌標有這是最新的Zenbook，在本子底部還標著產品型號

UX32VD有一個超級熱鍵的標準“超級性能模式”，這是通過按功能鍵+空格鍵實現的。

我們忍不住覺得這個Logo會令我想起那些超高效的奧林匹克賽跑者。

第五步：

每個人都喜歡連接性好的超級本，在這點上Zenbook不會令大家失望的。

三個USB3.0端口

SD/SDHC/MMC讀卡器

音頻輸出

迷你VGA接口

HDMI輸出

很遺憾的就是現實裝換器和蘋果用的顯示轉換器是不一樣的，因此他們不能把轉換器用到Zenbook上，但慶幸的是華碩在電腦配件中提供了VGA-VGA轉換器。

第六步：

這個時尚的鋁外殼是用12個梅花形T5螺絲固定的，外殼和apple的材質不是一樣的。但我們仍然稱贊他們用的不是專利螺絲。

我們喜歡梅花形螺絲，他們提供足夠的曲面去轉換轉矩，他們比其他螺絲好拆很多，同時它們是很普遍的。

第七步：

第一個被拆掉的元器件是電池。電腦外部的螺絲是梅花狀的。但電池地下的八顆螺絲是飛利浦#0。我覺得話說這樣的安排很有趣。

拆掉電池之后，我們發現了特別的元器件，左右揚聲器粘附在電池的兩邊。

VD 第八步：

UX32VD的電池是7.4V，6520毫安，中280.5克，相當于該本子重量的20%。

對比發現，13寸Macbook Air的電池重量大約是Air總重量的22%，也就是300克。

Zenbook 用到的是48瓦時的電池，這是一個比去年版本還小的電池，下面是它和相似配置本子的對比：

2011 Zenbook UX31A：50瓦時

Macbook Air：50瓦時

Acer Spire：34瓦時

第九步：

許多PC制造商向其他聲頻專家尋求更好的本子聲音系統，華碩也一樣，他們向Bang&Olufsen尋求支持提高Zenbook的音質

大部分人應該對Bang&Olufsen不太熟悉，你只要知道他們是很多豪華車的音響系統的提供商，連阿斯頓馬丁都是他們的客戶。

我們確定左邊揚聲器是Bang，右邊揚聲器是Olufsen。

第十步：

為了完全淡化超級本和高性能本子的界限，話說給Zenbook提供了一個班上RAM，也提供了一個可以出的RAM。

這對Zenbook來說也許不是個好事，但這必然超級本設計的一個發展趨勢。

很明顯華碩打算給用戶提供一個升級或者維修本子的機會，但單單一個RAM模塊能否給予已經偏大的Zenbook的空間進行約束。

我們將持續關注這個板上RAM，但這個可移動的RAM模塊已經被拆掉。

第十一步：

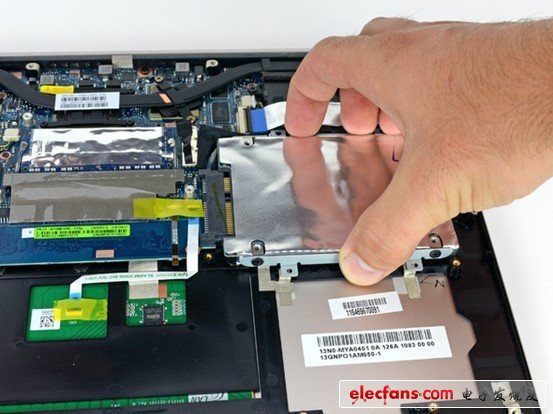

Zenbook有500GB，5400RPM，2.5寸的硬盤，還搭配有24GB的板上SSD。

讓我們看看這個硬盤是怎樣符合高端超級本的。

2012 蘋果的13寸Macbook Air （$1，099.99 - $1，199.99），有128GB的SSD

Dell的Inspiron 14Z （$899.99）；500 GB， 5400 RPM的硬盤驅動器，32GB的SSD

Acer Aspire S5（$1，279.00 - $1，399.99）；兩個128GB的SSD。

第十二步：

它的風扇很酷，兵器額很容易拆掉。

因為風扇要擔負整個電腦的氣流循環工作，因此一般它們都會積聚很多灰塵，因此容易拆的風扇對于保養電腦來說是很有必要的。

第十三步：

關于移除這個保修貼紙有點奇怪，因為這不可挽回，但從這個時候開始，你就會意識到這個設備是完全屬于你的。

很明顯華碩并沒有投入太多工程師在保修保證方面加強防護，這個無效標簽只是一個貼紙，不是在螺絲上面的防護。不需要破壞的標簽。只是一個貼紙，就算移調之后還會有很強的粘性。

我們不是教你去欺騙公司，我們只是說一個事實而已。

第十四步：

花費一點時間后，我們拆掉了無線網卡，這時一對Intel IC，是mini PCI Express 插槽的。

Intel 82550 快速以太網控制器

Intel8255MDE WIFI 控制器

在一個青睞細長設計的模塊的工業里，我們很感激Weefees仍然提供一個迷你PCI Express 網卡。

第十五步：

通過有標記的連接器在板上連接，這樣主板的移除和替換都是相當簡單。

盡管他們并不是嚴格意義上的說明書，但標示插口和連接器對重裝設備是非常有幫助的

感謝華碩。

拆掉一些標準連接器和螺絲以后，主板就可以拿出來了。

第十六步：

主板的正面；

Intel Core i7-3517U 1.9 GHz 處理器（4M緩存，高達3.00GHZ）。

NVIDIA GeForce GT 620M GPU

4x 海力士H5TQ2G83CFR 2 Gb DDR3 SDRAM

2x Hynix H5TQ2G63DFR 2 Gb DDR3 video SDRAM

SanDisk iSSD SDIS5BK 024G 24 GB SSD

Intel BD82HM76平臺控制器HUB

安森美NCP3218同步降壓控制器

第十七步；

主板的背面有更多的芯片和更多的板上RAM

4x Hynix h5TQ2G83CFR 2 Gb DDR3 SDRAM

2x Hynix h5TQ2G63DFR 2 Gb DDR3 video SDRAM

ITE IT8572G

3x Fairchild PC78T FDMC7696

Richtek RT8168B PWM控制器

Realtek ALC269 音頻解碼

因此如果我們的計算沒錯的話，UX32VD總共有1GB的板上視頻存儲器。

第十八步：

就好像帶有RETINA顯示的Macbook pro一樣，Zenbook的觸摸板安裝在電池地底下。和Macbook不同的就是你不需要破壞電池而能移調觸摸板。

多點觸摸手勢感應是通過一個Elan 33200V-3600 touchpad 控制器管理的。

第十九步：

除了一對飛利浦螺絲以外，顯示屏的每一邊都用一個4mm的六角螺母固定到上部。華碩已經盡全力保護了，但憑借我們手上的54節 套裝，沒有任何扣件能夠長久安全的。

我們需要強調一下，六角螺母對于自我操作來說并不是一個阻礙，這更像是一個空間節約。除了實現顯示器裝配，每一個六角螺母的頂部都被鉆孔，然后去擰進螺絲來固定主板。

顯示屏的拆卸非常順利，這樣的話只剩下帶有背光式鍵盤的部分。

如一體式的Macbook一樣，Zenbook的鍵盤不能從上部拆出來，這意味著這兩個必須同時替換。

第二十步：

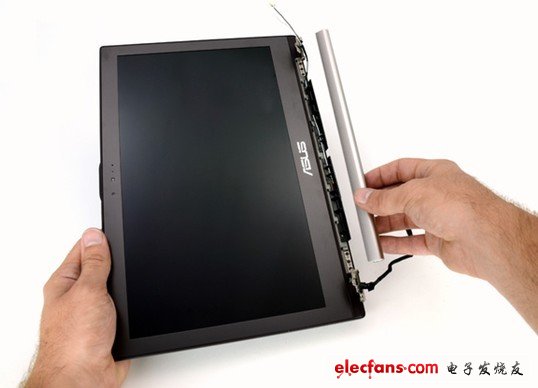

接下來對顯示器的底部進行清理，拆掉離合器蓋，合頁還有無線天線。

主副無線天線隱藏在顯示器的塑料離合器蓋下面，Zenbook外部僅有的不是金屬的表面。

第二十一步；

在Zenbook的顯示器上不但沒有討厭的光滑前玻璃，同時在加熱和利用吉他撥片刮撥一陣以后，拆掉遮光板也是一件輕而易舉的事情。

在拆開這個Retina屏幕以后，整個顯示器就呈現我們眼前。

這個顯示器遮光板不但容易拆掉，這個板甚至是為UX32VD度身定做的。

第二十二步：

當我們想進一步了解顯示器的時候，我們必須注意，LCD和攝像頭線都是在塑膠顯示墊圈下面。

很多情況下，一個簡單的橡膠并不會造成太大的阻礙，但這個墊圈的角落用強粘膠固定，因此需要加熱并需要耐心的剝掉。

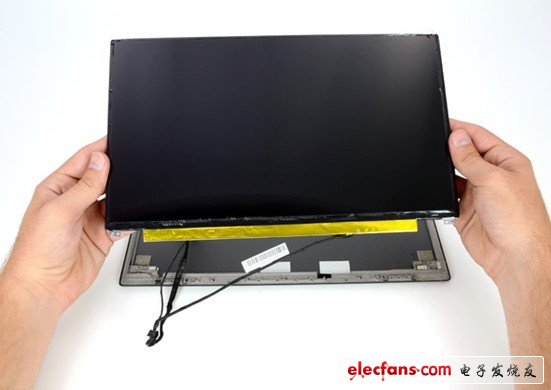

在此之后，4個飛利浦螺絲已經拆掉。之后就到LCD了。

我們聽說奇美的1920 x 1080 IPS LCD性能很好，這對一個便攜式筆記本筆記本來說是很好不錯的。

第二十三部;

我們可以看到Zenbook百萬像素的網絡攝像頭

一個Realtek的5828T攝像頭控制器記錄所有數據和受控制的視頻談話

我覺得你會覺得很驚訝，因為這個網絡攝像頭很薄。沒有帶有其他元器件，厚度大約只有3mm。大概只有三張紙疊在一起那么厚。

這里和一個美國一角硬幣比較。不錯，就是一角的硬幣。

第二十四步：

Asus UX32VD Zenbook可修理性得分：8分（滿分十分）。

所有的元器件都很容易拆掉，并沒有任何專利性的螺絲來阻止拆卸。

電池并沒有固定在一個位置，如果有工具，可以再幾分鐘之內將其換掉。

你可以升級所有的RAM和板上的硬盤驅動器。

標示的主板差抽使重插線纜變得很簡單。

很多元器件是用大量的膠水固定的。
