作為電子工程師，應該經常會有一個疑問，二極管極性判斷方法有哪些？今天給大家講一下二極管怎么分正負？

法一：根據電路符號來區分二極管的極性

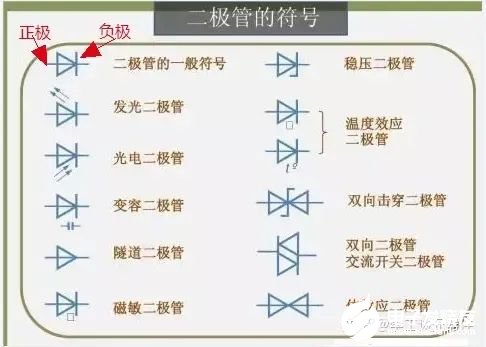

下圖為大部分二極管在電路圖中的符號，一個箭頭指向一條垂直線，一條線從它延伸出來。

箭頭就代表二極管的正極，垂直線條代表負極。如果是雙向的，就沒有極性之分。

用電路符號來判斷二極管極性

電路板上二極管極性判斷圖

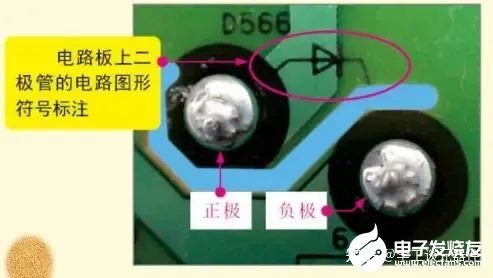

電路板上的二極管電路圖形符號標注

法二：根據外觀上的標識來區分二極管的極性

一般來說，二極管外觀都會有比較明顯的標識，下面為二極管極性外觀判斷方法。

整流二極管

整流二極管在黑色的外殼上通常有白色環標注的一端為負極、另一端為正極。

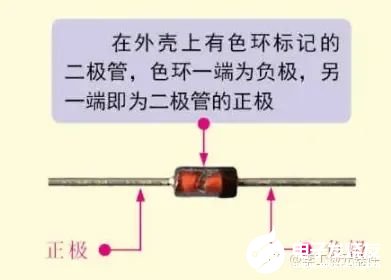

整流二極管極性標識圖片

穩壓二極管

從外觀上看，金屬包裝的穩壓二極管本體正極是扁平的，負極是半圓形的。

塑料穩壓二極管本體上印有色標的一端為負極，另一端為正極。

穩壓二極管極性極性標識圖片

穩壓二極管極性極性標識圖片

肖極特二極管

檢查符號標記：肖特基二極管的表面一般都標有符號，正極用三角箭頭符號表示，另一端為負極。

二極管色點：在點接觸肖特基二極管情況下，通常有極性彩色點（白色或紅色），標有彩色圓點的一端的正極，另一端為負極。

肖特基二極管極性極性標識圖片

光電二極管

封裝在金屬外殼中的光電二極管，金屬下方有一個凸塊，離凸塊最近的引腳為正極，另一端為負極。

二極管色點：標有彩色圓點的一個引腳是正極，另一個是負極。

光電二級管兩個引腳不同，長引腳為正極，短引腳為負極。

矩形光電二級管，常做標記，表示受光面的方向為正極，另一個方向為負極。

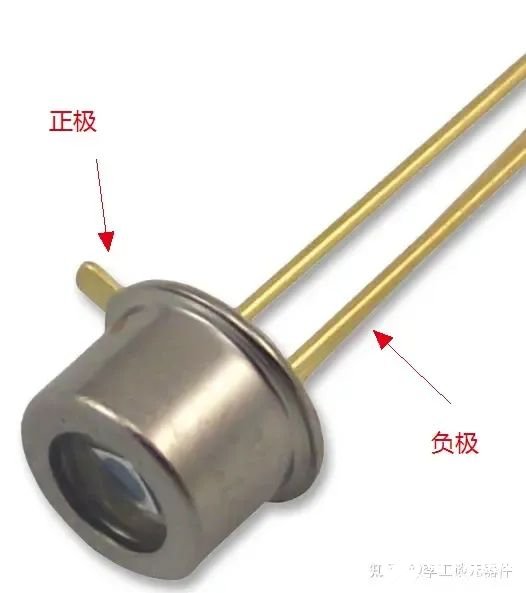

光電二極管極性判斷圖

發光二極管

發光二極管比較常用，正負極容易區分。長引腳為正極，短引腳為負極。

引腳相同的情況下，LED管體內極小的金屬為正極，大塊的為負極。

貼片式發光二極管，一般都有一個小凸點區分正負極，有特殊標記為負極，無特殊標記的為正極。

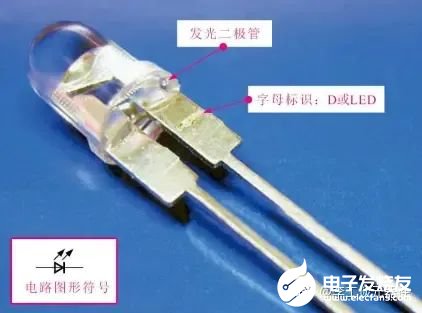

發光二極管極性判斷圖

發光二極管極性判斷圖

變容二極管

變容二極管涂有黑色標記的一端是負極，另一端是正極。

管殼兩端涂有黃環和紅環的變容二極管，紅圈一端為正極，黃圈一端為負極。

變容二極管正負極性區分圖

大功率二極管

一般來說，有螺紋的一端為負極，另一端為正極。

大功率二極管正負極區分圖

檢波二極管

外觀上有明顯的電路符號標記，箭頭的一端為正極，垂直線的一端為負極。

檢波二極管正負極區分圖

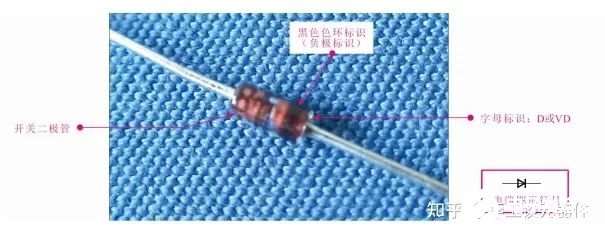

開關二極管

黑色色環標識的一端為負極，另一端為正極。

開關二極管正負極區分電路圖

快恢復二極管

黑色色環標記的一端為負極，另外一端為正極。

快恢復二極管正負極性標識圖

特殊情況

尺寸小的0805、0603封裝在底部有“T”字形或者倒三角符號“T”字，一橫的一邊是正極， 三角形符號的“邊”靠近的極性正，“角”靠近的是負極。

觀察管內電極觀察管子內部的電極，較小的是正極，大的類似于碗狀的則是負極。

二極管區分正負極性圖

貼片二極管怎么區分正負極？

二極管的負極用彩條標出。

二極管的負極用凹槽標記。

二極管的負極在玻璃上用彩條標出。

PCB焊盤的負極用豎線標出。

PCB焊盤負極用絲印尖角標記。

PCB焊盤負極用絲印匚框標記。

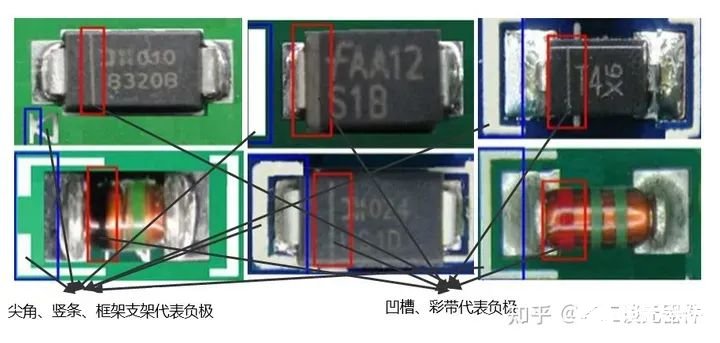

貼片二極管區分正負極性圖

貼片LED燈怎么區分正負極？

LED的負極用綠色色塊標示。

PCB焊盤的負極用彩條標示。

PCB焊盤負極用絲印尖角標記。

PCB焊盤負極用絲印匚框標記。

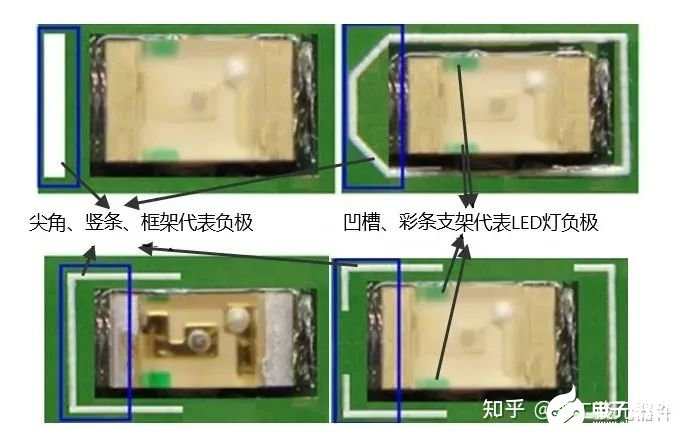

貼片LED燈區分正負極性圖

法三：使用儀器測量

驗證規則

眾所周知，二極管本質上就是一個單向閥，因此我們可以使用直流（電池供電）歐姆表來驗證單向特性。

如下圖所示，單向連接二極管，儀表應該在（a）顯示非常低的電阻，以另一種方式連接二極管，應該在（b）處顯示非常高的電阻（某些數字儀表型號上為“OL”）

歐姆表測二極管正負極性圖

二極管極性地確定：(a) 低電阻表示正向偏置，黑色引線為陰極，紅色引線為陽極（對于大多數儀表） (b) 反向引線顯示高電阻表示反向偏置。

使用萬用表

要確定二極管哪一端是陰極，哪一端是陽極，首先要確定儀表的哪根是正極，哪根是負極。一般比較常見的，測量電阻時，紅色線為正極，黑色線為負極。但是也有一些模擬萬用表在切換到電阻功能時，黑色是正極，紅色是負極。

使用歐姆表測量二極管需要注意的問題

使用歐姆表測量二極管的一個問題是獲取的讀數只有定性值，而不是定量值。換句話說，歐姆表只能說明二極管的傳導方式，導通時得到的低阻值指示是沒有什么用的。

如果歐姆表在對二極管進行正向偏置時顯示“1.73 ohms”的值，那么 1.73 Ω 的數字并不代表對我們作為技術人員或電路設計人員有用的任何實際量。它既不代表二極管本身的半導體材料中的正向電壓降，也不代表任何“大”電阻，而是一個取決于這兩個數量的數字，并且會隨著用于讀取讀數的特定歐姆表而顯著變化。

數字萬用表中的二極管的檢測

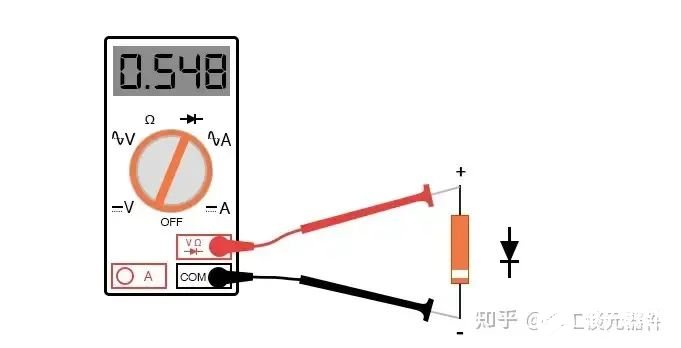

用伏特顯示二極管的實際正向壓降，而不是以歐姆為單位的電阻。數字萬用表通過二極管并測量兩個測試引線之間的電壓降來工作，如下圖所示。

數字萬用表測二極管極性圖

二極管正向電壓用這種儀表獲得的正向電壓讀數通常小于“正常”下降 0.7 伏（硅）和 0.3 伏（鍺），因為儀表提供的電流比例很小。

使用數字萬用表的注意事項

有些數字萬用表在設置為常規“電阻”功能時可能會輸出非常低的測試電壓（小于0.3V）：太低而無法完全破壞PN的耗盡區交界處。

通過使用非常低的測試電壓來測量電阻，技術人員更容易測試到。

印刷電路板上怎么區分二極管正負極性？

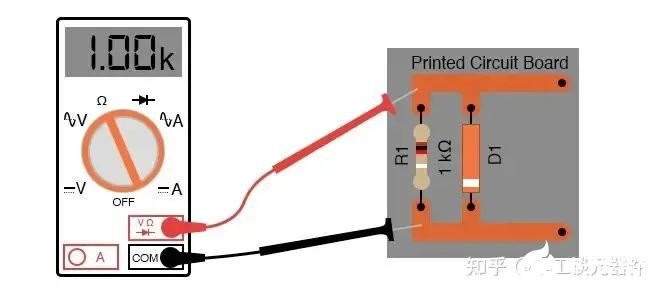

例如：一個電阻和二極管并聯連接，焊接在印刷電路板上。

在測量之前，必須要把電阻從電路上拆下來，不然任何并聯的組件都會影響獲得的讀數。

當使用萬用表在“電阻”功能模式下向探頭輸出非常低的測試電壓時，二極管的 PN 結上沒有足夠的電壓施加到正向偏置，并且只會通過微不足道的電流。因此，儀表將二極管“視為”開路（無連續性），并且僅記錄電阻器的電阻。（下圖）

萬用表區分二極管極性圖

配備低測試電壓 (<0.7 V) 的歐姆表看不到允許測量并聯電阻的二極管。

如果使用這種歐姆表來測試二極管，即使以“正確”（正向偏置）方向連接到二極管，它也會指示非常高的電阻（許多兆歐）。（下圖）

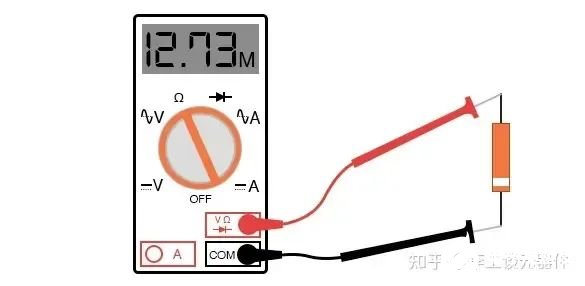

歐姆測試二極管極性圖

歐姆表配備低測試電壓，二極管正向偏壓過低，看不到二極管。

二極管的反向電壓強度不容易測試，因為超過正常二極管的 PIV 通常會導致二極管損壞。但是，特殊類型的二極管被設計為在反向偏置模式下“擊穿”而不會損壞（稱為齊納二極管），它們使用相同的電壓源/電阻器/電壓表電路進行測試，前提是電壓源為高足以迫使二極管進入其擊穿區域。

法四：設置電路來測量二極管正負極性

二極管測量極性替代方案如果沒有具有二極管檢查功能的萬用表，或者您想在某些非平凡電流下測量二極管的正向壓降，則可以使用電池構建下圖的電路，電阻器和電壓表。

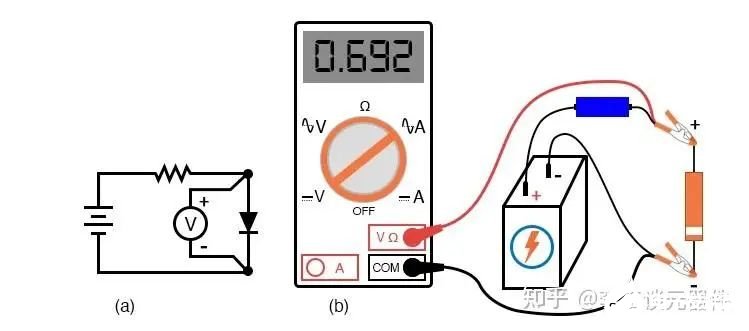

電路測試二極管正負極性圖

在沒有“二極管檢查”儀表功能的情況下測量二極管的正向電壓：（a）示意圖。(b) 示意圖。

將二極管反向連接到該測試電路只會導致電壓表指示電池的全電壓。

如果該電路設計為在正向壓降發生變化的情況下通過二極管提供恒定或幾乎恒定的電流，則它可以用作溫度測量儀器的基礎，二極管兩端測量的電壓與二極管結溫成反比.。當然，二極管電流應保持在最低限度以避免自熱（二極管耗散大量熱能），這會干擾溫度測量。

以上就是二極管極性區分的一些方法，如果對你有幫助的話，不要吝嗇你的贊，給我點一個。
