一、適用范圍

本文檔適合大彩PM系列串口屏產品使用。

二、開發環境版本

1VisualTFT軟件版本：V3.0.1.1112及以上的版本。

2串口屏硬件版本：M系列固件 >= V6.3.257.00。

三、概述

本例程中，介紹4G的HTTP下載的應用，通過下載圖片、視頻、音頻說明下載流程。

四、參考資料

1《LUA 腳本API V1.4》可通過以下鏈接下載物聯型開發包獲取:

http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html

2《LUA基礎學習》可通過以下鏈接下載物聯型開發包獲取:

http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html

3LUA腳本初學者可以通過下面鏈接進行學習。

http://www.runoob.com/lua/lua-arrays.html

4AT指令，可以通過下面子連接了解

Uhttp://www.openluat.com/Product/file/asr1802/Luat%204G模塊AT命令手冊V4.2.8.pdfU

5Air系列4G模塊AT版本HTTP應用說明（若連接失效請?jiān)贚UAT社區中查找）

https://ask.openluat.com/article/626/0

五、教程實現

本文主要將以下2點進行說明：

1. 準備工程素材；

2. 配置串口屏工程；

5.1準備工程素材

5.1.1 準備工程素材

在實現例程前需要作以下3個準備：

1. 硬件平臺；

2. 軟件平臺；

3. UI素材；

該例程使用大彩M系列7寸串口屏DC80480M070_1111_0T為驗證開發平臺。如圖5-1所示；

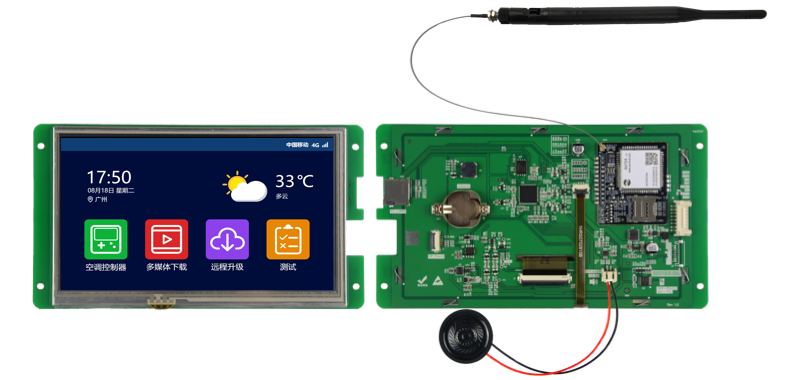

圖5-1M系列7寸串口屏

其他尺寸的串口屏均可借鑒此教程。

5.1.2 軟件平臺

使用大彩自主研發的上位機軟件VisualTFT配置工程，登錄大彩官網下載。如圖5-2所示；

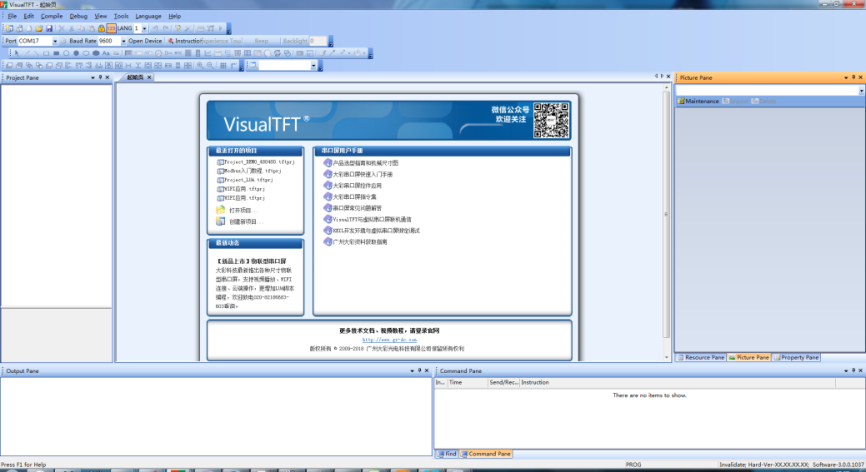

圖5-2下載軟件

5.2 配置串口屏工程

本文主要介紹以下2點：

(1)畫面配置

(2)LUA編輯

5.2.1畫面配置

在畫面ID0中，觸發下載、下載過程、4G信號值及運營商3部分組成。

觸發下載：3個按鈕控件，作為觸發下載條件。

• 控件ID1~3依次為圖片下載、視頻下載以及音頻下載。

下載過程：控件ID4~8作為下載過程的體現：

• 文本控件ID4用于顯示下載速度（min/Kb）
• 文本控件ID5顯示下載信息
• 進度條控件ID6為顯示下載進度
• 文本控件ID7用于顯示下載進度百分比
• 文本控件ID8顯示 ‘當前已下載大小/總下載大小’，單位Kb

4G信號和運營商：圖標控件控件ID10作為信號顯示、文本控件ID11用于顯示運營商。畫面配置如圖5-3所示：

注意：其他非關鍵控件不在一一介紹，下文不在累述

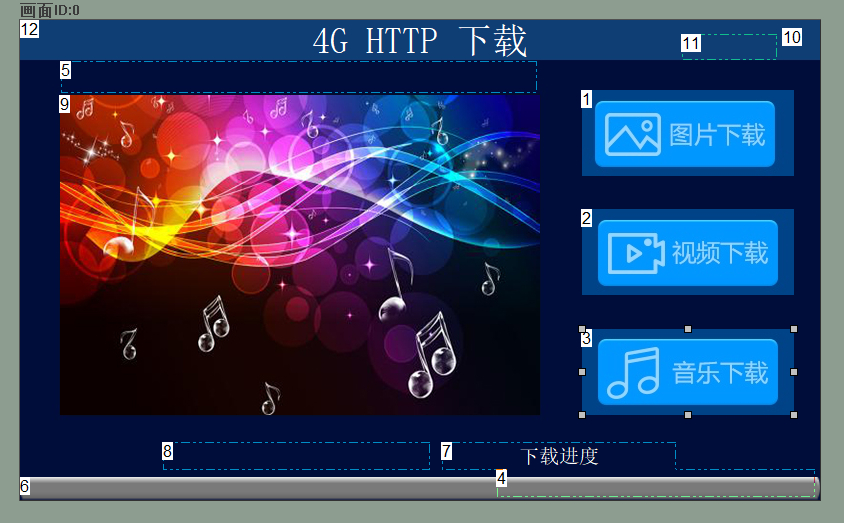

圖5-3畫面配置

5.2.2LUA編輯

本例程中，屏幕上電執行初始化操作，如加載4G AT 指令的庫、初始化4G模塊、定時獲取運營商和信號值等。

當用戶點擊圖片下載的時，調用air_http_download（）開始下載文件。在下載回調函數on_http_download_file_cb（）里進行數據存儲，顯示下載信息等。若該文件單次下載不完，會多次回調on_http_download_file_cb（）函數，直至下載完畢，如圖5-4所示。

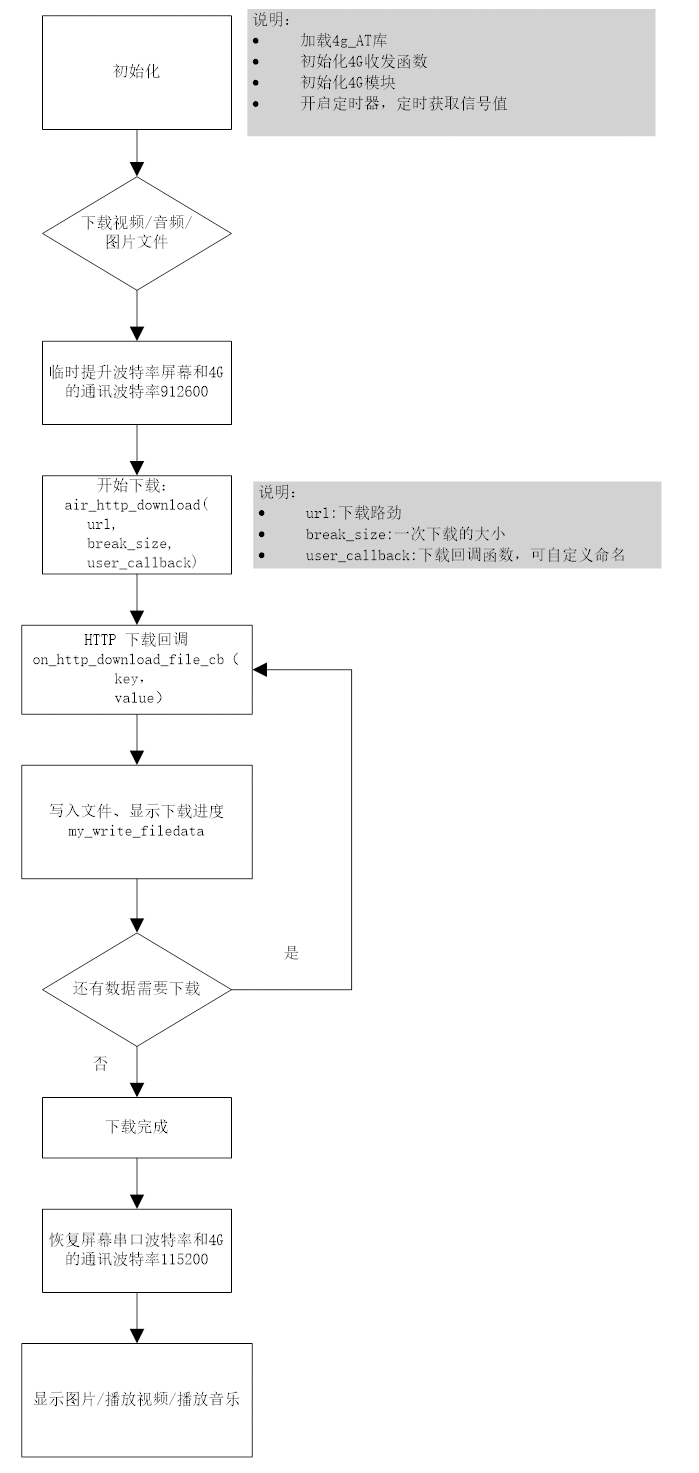

圖5-4下載流程

1初始化

調用系統函數on_init（）執行代碼如程序清單 1所示：

因平臺限制，程序清單 1初始化 詳見http://www.gz-dc.com/article/id/6782.html

核心API函數

1)dofile (filename)

加載文件：本例程中加載4G AT 指令的庫

• filename: 文件名

2)uart_set_baudrate3(speed)

設置串口3的波特率：串口3為屏幕和4G模塊通訊的串口

• speed: 通訊的波特率

3)on_air_recv_data(packet)

串口接收4G模塊的返回?cái)?shù)據的回調。

• packet: 形參為表，字節數據。

4)air_set_callback (on_air_send_cb,on_air_resp_callback,on_air_log_cb)

設置4G庫里的回調函數。形參類型為函數，參數依次為命令發送函數，命令回調函數、調試信息打印函數，可自定義函數名。

• on_air_send_cb：屏幕向4G模塊發送回調函數
• on_air_resp_callback：4G向屏幕返回?cái)?shù)據回調函數
• on_air_log_cb：用戶調試信息回調函數調試

5)air_hw_int()

4G AT 指令的庫函數，初始化4G模塊

6)at_cops_csq()

自定義封裝函數，獲取運行商和信號值

7)air_cmd_add(sendstr,ackstr,timeout,retry,callback)

屏幕向4G模塊發送AT指令

• sendstr：屏幕向4G模塊發送AT指令
• ackstr：4G模塊應答屏幕的請求
• timeou：應答超時
• retry：超時重發次數，可選
• callback：應答回調函數，可選

注：如果沒有設置超時重發次數，則超時時直接發送隊列中的下一條指令。

8)on_air_resp_callback(key, value)

4G應答屏幕回調函數：屏幕發送AT指令，4G應答后均會回調該函數，初始化設置：air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)。

• key：屏幕向4G模塊發送請求的AT指令
• value：4G模塊返回的數據

相關AT指令：

本例程中，涉及到獲取4G模塊初始化、運營商、信號值等AT交互指令回調的判斷，在on_air_resp_callback(key, value)回調函數中，判斷4G收發的相關AT指令，如下所示：

1)網絡數據是否激活：

屏幕發送：AT+SAPBR=1,1。在air_hw_int()函數里發送。

屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回?cái)?shù)據的判斷

2) 獲取運營商：

屏幕發送：AT+COPS?。在at_cops_csq()函數了發送。

屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回?cái)?shù)據的判斷

3) 獲取信號值：

屏幕發送：AT+CSQ。在at_cops_csq()函數了發送。

屏幕接收：OK。on_air_resp_callback(key, value)函數里執行4G返回?cái)?shù)據的判斷

2HTTP下載

用戶點擊按鈕控件ID1~3，HTTP協議下載對應的圖片、視頻、音頻文件。文件，每次向服務器讀取7K大小文件，然后在下載回調函里，每次以2K字節的數據寫入文件，代碼如程序清單2所示：

因平臺限制，程序清單 2HTTP下載 詳見http://www.gz-dc.com/article/id/6782.html

核心API函數

1)air_http_download(url,break_size,user_callback)

4G庫函數，HTTP下載文件。

• url：HTTP下載資源連接，本例程中，將圖片、視頻以及音頻的資源路徑放在數組緩沖區中，如下所示：

local HttpDownFile_URITb = {'http://video.gz-dc.com/logo_480320_165kV2.jpg', 'http://video.gz-dc.com/video2_62M9s.mp4', 'http://video.gz-dc.com/music503k32s.mp3'}

• break_size：?jiǎn)未尉W(wǎng)絡下載的包大小，單位字節（BYTE），本例程中為7K
• user_callback：改形參是一個函數變量，HTTP下載應答屏幕的回調函數。名稱可自定義命名，如本例程為on_http_download_file_cb。

2)on_http_download_file_cb(key, value)

用戶自定義函數，HTTP下載回調函數。

• key：HTTP響應數據類型
• value：HTTP響應的內容

若key = ‘data_len’，表示HTTP下載的文件大小；value 表示為文件大小，單位byte。

若key = ‘data’，表示HTTP響應數據內容；value為數據內容，類型為字節數組，大小為air_http_download(url,break_size,user_callback)設置的break_size。

若key = ‘finish’，表示HTTP下載完成；value為文件總大小，單位byte

若key = ‘timeout’，表示HTTP下載超時。

若key = ‘dl_file_head_retry’，表示 HTTPACTION 查詢頭信息超時。若超時，內部已經處理了3次重發數據請求。

若key = ‘dl_file_read_retry’，表示 HTTPACTION 查詢讀取數據超時。若超時，內部已經處理了3次重發數據請求。

3)my_write_filedata(file, data, open_mode)

用戶自定義函數，寫文件。本例程，將4G HTTP下載返回的數據寫在文件中。

• file：存儲路徑，本例程中，將圖片、視頻以及音頻下載后的文件指定存儲在屏內（3為屏內盤符），路徑定義如下所示：

local HttpDownSave_FileTb = {'3:/image.jpg','3:/bench.mp4', '3:/my dream.mp 3'}

• data：存儲的數據，類型可以是‘?dāng)?shù)組’或‘字符串’，本例程中，4G HTTP下載返回的數據類型是數組
• open_mode：文件打開模式：本例程中，每次寫文件，將數據寫在文件尾。

注意：本文不再闡述文件讀寫的詳細說明，可參考相應的資料，如《Lua應用-文件讀寫V1.0.pdf》

4)load_surface（filename）

加載圖片到圖層。

• filename圖片文件路徑，支持JPEG/PNG

本例程中，當下載完成key=‘finish’時，且當前下載的是圖片文件（down_mode = 1），調用此API申請圖層繪圖，并調用redraw()刷新觸發on_draw()顯示。

注意：本文不再闡述繪圖的詳細說明，可參考相應的資料，如《LUA教程7-繪圖API使用說明.pdf》

5)destroy_surface(surface)

銷毀圖層，W系列支持、M系列 >= V6.1.241.00、F系列不支持

• surface圖層資源指針

6)play_sound(filename)

播放指定的聲音文件

• filenam：音頻文件路徑，支持MP3/WAV

本例程中，當下載完成key=‘finish’時，且當前下載的是音頻文件（down_mode = 3），調用此API播放音頻。若播放完畢，觸發音頻播放結束通知on_audio_callback（），在重復播放該音頻文件。

注意：本文不再闡述音頻的詳細說明，，可參考相應的資料，如 《M系列-播放SD卡里視頻、音頻文件 V1.0.pdf》

7)play_video(file,left,top,width,height)

播放指定的視頻文件

• file：文件路徑，支持MP4
• left：起始坐標x
• top：起始坐標y
• width：視頻顯示的寬度
• height：視頻顯示的高度

本例程中，當下載完成key=‘finish’時，且當前下載的是視頻文件（down_mode = 2），調用此API播放視頻，播放過程觸發on_video_notify(msg，v1, v2)。若msg=0，表示播放完畢，在重復播放該視頻文件。

注意：本文不再闡述視頻的詳細說明，，可參考相應的資料，如 《M系列-播放SD卡里視頻、音頻文件 V1.0.pdf》

8)on_video_notify(msg，v1, v2)

視頻播放回調函數

• msg：1-播放中，0-播放完畢
• v1:當前播放進度，當前已播時長，單位s
• v2:播放總進度, 當前視頻總時長，單位s

9)on_audio_callback(state)

聲音播放結束回調通知，state保留未使用。

10)on_draw(screen)

當界面的顯示內容需要更新時，系統自動調用此函數，用戶在此函數中添加自定義的繪圖操作。用戶繪制的內容疊加在畫面內容之上。此函數為系統回調函數，用戶不要直接調用。下面幾種情況會觸發此函數：

• 界面有動畫播放、視頻播放、RTC時間顯示的動態刷新；
• 用戶操作屏幕控件控件；
• 通過LUA腳本或串口指令更新控件；
• 通過執行redraw；

界面上有任何變化，都會觸發此函數

11)draw_surface(surface,dstx,dsty,width,height,srcx,srcy)

繪制圖層，相比于draw_image_file，此方法效率較高，W系列支持、M系列 >= V6.1.241.00支持（裁剪顯示）、F系列不支持

• surface圖層資源指針
• dstx圖片顯示X坐標
• dsty圖片顯示Y坐標
• width圖片顯示寬度[可選]
• height圖片顯示高度[可選]
• srcx圖片裁剪X坐標[可選]
• srcy圖片裁剪Y坐標[可選]

例如：

平鋪顯示：draw_surface(surface, dstx, dsty)

縮放顯示：draw_surface(surface, dstx, dsty, width, height)，此方法M型不支持

裁剪顯示：draw_surface(surface, dstx, dsty, width, height ,srcx, srcy)

5.3下載工程

工程編譯成功后在輸出窗口會提示編譯成功，如圖5-5所示；

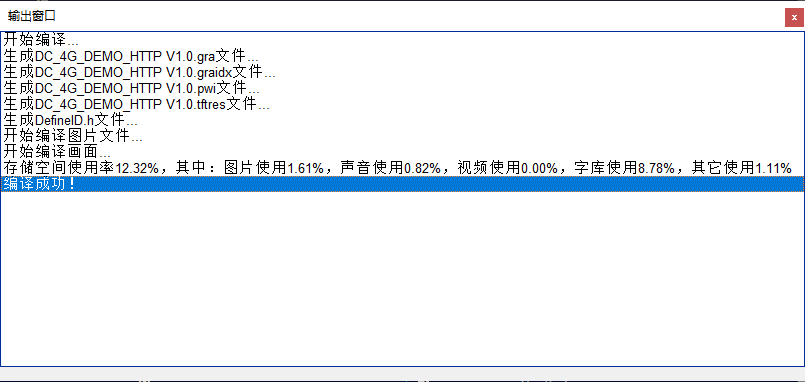

圖5-5編譯成功

在菜單欄中，文件→打開工程目錄，在‘dciot_build’目錄的‘private’拷貝到SD卡中，如圖5-6和圖5-7所示；把SD卡接上串口屏后重新上電，等到提示燒錄工程成功后，拔掉SD卡重新上電即可。

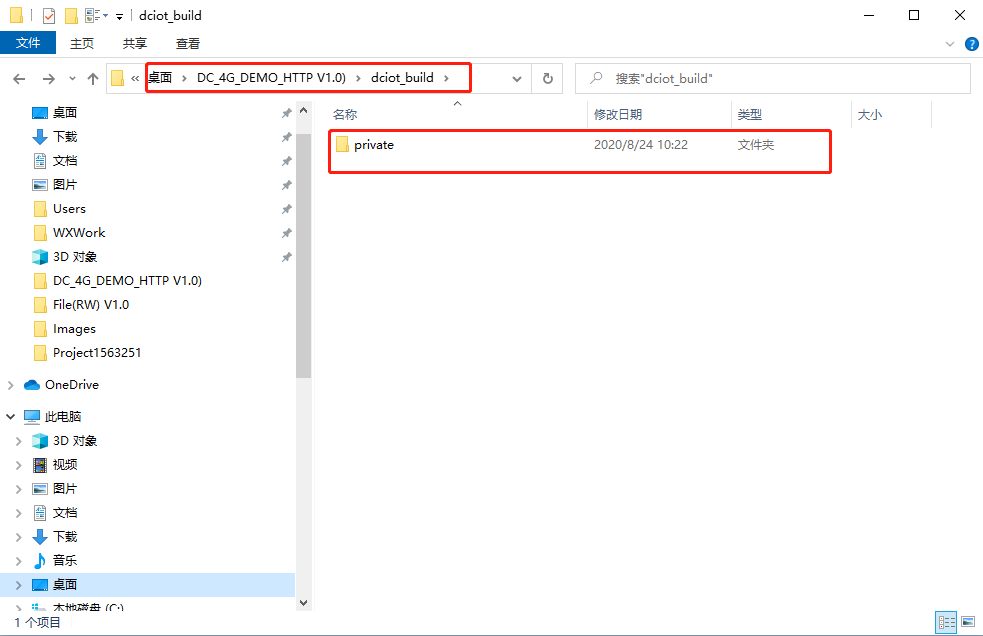

圖5-6量產向?qū)?/span>

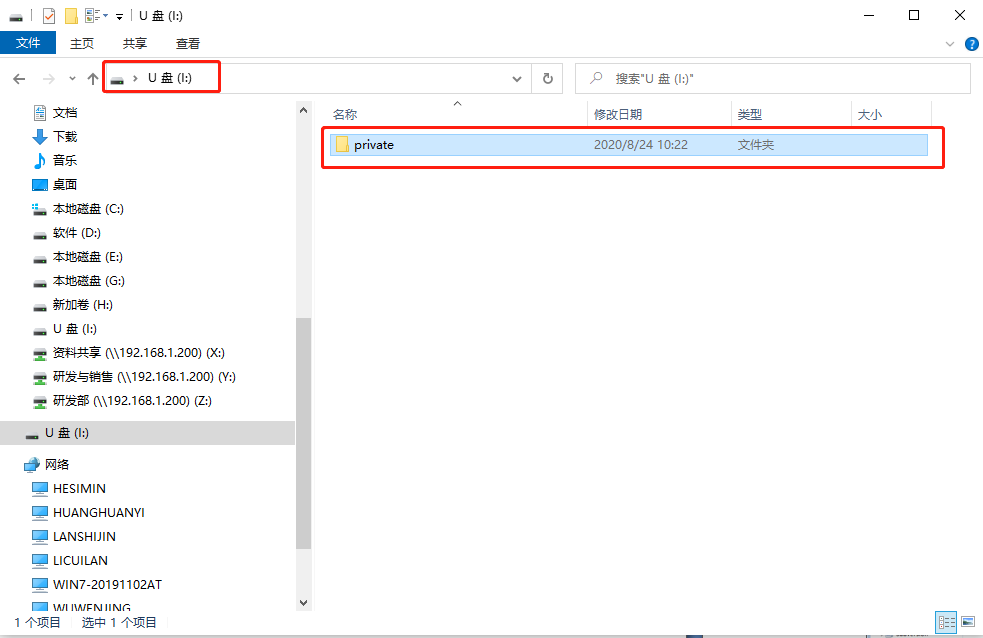

圖5-7拷貝到SD卡
