      D7680圖象中放、伴音電路的應用電路圖

      電視機電路圖 ? 來源：adm.elecfans.co ? 作者：nana ? 2010-10-09 14:53 ? 次閱讀

      D7680圖象中放帶伴音放大的高集成度的集成電路,它包含了D7607AP,D7176AP的全部功能,也即D7607AP的圖象處理系統加上D7176AP的伴音處理系統.應用實例如圖所示.

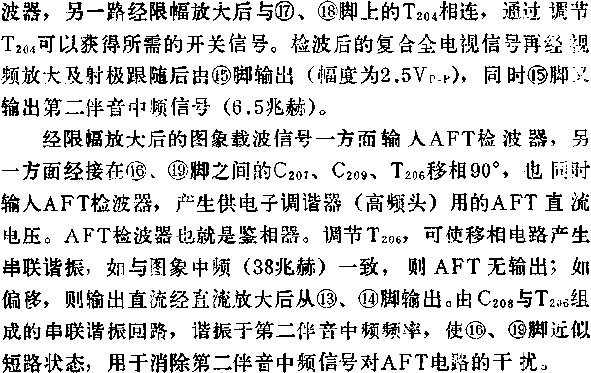

      D7680的應用原理是:從7,8腳輸入的圖象中頻信號經電路內的三級直耦差分放大后,一路輸入視頻檢

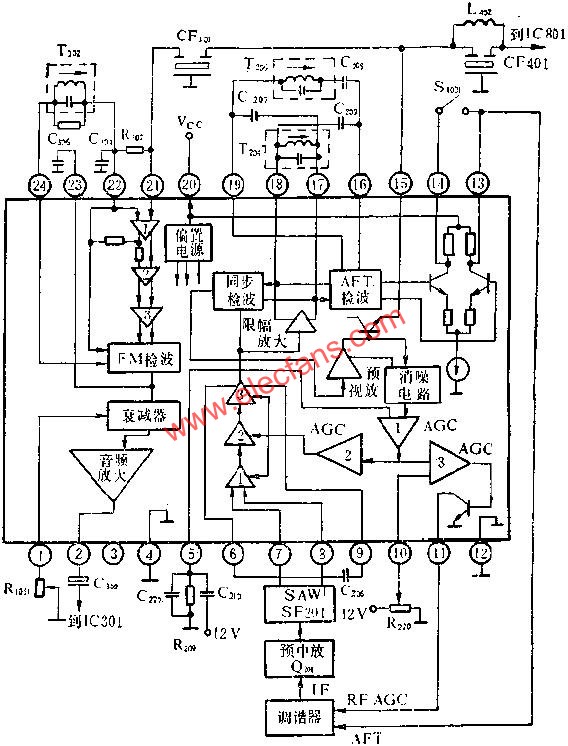

      D7680內部方框圖及外圍電路圖 www.solar-ruike.com.cn

      D7680AP正常工作時各腳的電壓值 www.solar-ruike.com.cn
