大屏幕顯示系統，DLP大屏幕拼接墻是目前大屏幕行業應用最多的大屏幕顯示系統，是大屏幕拼接墻行業的主流產品，廣泛的應用在公安、電力、電信、水利等政府部門及用于監控、通訊、安防等領域。

• 可靠性
  優視 DLP 大屏幕拼接墻系統采用原裝進口投影機，投影機的全數字化高集成電路設計確保了系統穩定性。由于投影機采用先進的 DLP 技術，投影機設備無燒壞死現象，一天24小時長期連續使用不會對投影機任何損壞，對顯示效果沒有任何影響。從安裝調試完的顯示到數年后的顯示都能保持相同的顯示效果，達到同樣的清晰度、分辨率、精度。
• 實用性
  優視 DLP 大屏幕拼接墻系統往往是在發現緊急情況時才能發揮其重要作用，通過快速獲取各種動態圖像信號，為領導決策和指揮提供輔助作用。大屏幕系統的操作、窗口的切換和縮放、信號源的切換簡單明了，快速方便。
• 先進性
  隨著信息技術發展的日新月異，高科技手段應用在地震局指揮中心輔助決策系統越來越普遍。作為各種信號（計算機、視頻、網絡等）的集中顯示終端，大屏幕投影顯示系統一定要具備高分辨率顯示、色彩均勻穩定，并且能與各種信號良好兼容的特性。
  采用美國德州儀器（TI）公司最新先進技術 0.7 英寸 DMD 芯片，光效率比 0.9 英寸 DMD 芯片提高約 10% 。
  采用 12 度偏轉角 DMD 微鏡片，使圖像色彩層次及對比度相對于 10 度偏轉角微鏡片有了明顯的改善。
  完善的色彩一致性，有效抑制各畫面間三原色的離散，保證顏色的高度一致。
  消除“太陽效應”使畫面間亮度均勻一致。
  整屏可達到 90% 亮度均勻度:可調至 100% 均勻度
  先進的屏幕處理技術，具有防反射、高亮度，視角寬，無縫拼接，均勻性好，不易變形。
  其獨有的一體化內置圖像處理系統，可以直接接入數字信號（DVI-1），可以和各種制式的視頻信號、模擬/數字計算機信號和網絡信號兼容，可以滿足數年后的應用需求。
• 開放性
  優視投影拼接墻系統遵循開放系統的原則。系統除了可以直接接入計算機 RGB信號、視頻信號外，還可以接入網絡信號。通過對信號系統和GIS系統的各種計算機圖、文及網絡信息、視頻圖像信息的動態綜合顯示，實現對 地理狀況、發生地震時的狀況 等信息的實時監視，為監控人員和領導提供一個高清晰度、高亮度、高智能化的一個交互式的平臺。
• 經濟性
  DLP大屏幕投影拼接墻是目前最先進，也是最“昂貴”的顯示系統。它的“昂貴”不僅體現在前期的硬件投入，更體現在后期的維護成本和耗材費用。
  優視科技從 1999年就開始大規模銷售DLP拼接墻產品，根據我們的經驗，某些品牌一年僅燈泡的更換費用（以十塊屏為例）就高達七、八萬人民幣。所以，選擇一個有完善質保體系、質量穩定、服務優良的國際知名產品才是明智的選擇。
  投影機芯采用 的是德國 歐司朗 公司最好的 P-VIP冷光源燈泡，120W的燈泡使用壽命是6000小時。 優視投影拼接單元 合理設計光路，結構更為緊湊的光學系統，一體化的箱體設計，是免維護的產品。
• 可維修性
  顯示系統應便于診斷故障和更換部件，以縮短故障時間。預防性維修使故障減少到最低。
  優視投影拼接單元采用先進的模塊化結構，投影機、燈泡、屏幕、反射鏡均可方便拆卸。更換一個燈泡只需 2~3分鐘，投影機的控制板、電源模塊、分色輪等均為單獨模塊，更換非常方便。
• 可擴展性
  系統有增加新設備和新功能的能力，軟件只需進行簡單的擴容就可以滿足要求，不必更改源程序；硬件只需相應增加。使系統跟得上時代的發展需求。
  優視投影拼接單元采用箱體化結構，并以積木式拼接，使得日后設備擴充變得非常簡單。 另外，圖形控制器也是采用開放式模塊化結構，只要增加相應板卡，就可實現擴充功能。由 優視提供的 DLP大屏幕控制管理軟件升級不需要更改源程序即可增加功能。
• 抗干擾性
  系統應有可靠的抗干擾措施，不受地震及其它系統的電磁干擾，也不對其它系統產生電磁干擾。
  優視 DLP 大屏幕拼接墻系統具有抗大氣過電壓、電磁波、無線電和靜電等干擾。對強電磁場及靜電具有良好的屏蔽和隔離作用。所有的電子產品均滿足國家標準規定的電磁兼容性標準。所有產品在外界電磁場和靜電干擾下，均不會出現任何畫面跳動和擾動。
• DLP大屏幕拼接系統綜述

系統組成 整套大屏幕投影顯示系統主要由以下幾部分組成：

1. 60″ TRX6060D3 XGA DLP顯示單元（具有內置圖像處理功能） 9套
2. YOUS2109圖像處理器 1套
3. TMX 16X9 視頻矩陣 1臺
4. TMX 16X9 RGB矩陣 1臺
5. 大屏幕顯示控制系統集成軟件 1套

系統規格

本項目投影拼接墻由 9套60″優視公司的TRX6060D3 XGA DLP一體化顯示單元拼接而成（橫向3排，縱向3列），規格如下：

單屏面積： 1220mm (寬) × 915mm (高) = 1.17m2

整屏面積： 1220mm (寬) × 3 × 915 mm (高) × 3=10.04m2

單屏分辨率： 1024× 768

全墻分辨率： （ 1024× 3）× （768× 3）=3072× 2304

系統功能

1. 通過外置組合屏控制器可以通過網絡服務器實現各個系統之間的信息交換與共享。以及其他高分辨率計算機網絡數字信號和模擬信號在大屏幕上開窗口顯示；
2. 通過外置組合屏控制器可以實現多路視頻信號和多路RGB信號在大屏幕上任意位置切換顯示；
3. 大屏幕顯示系統采用YOUS2109外置組合屏控制器，使得本系統接口齊全、功能強大的顯示功能。整個系統提供4個視頻接口，2個RGB接口；
4. 通過控制計算機的許可網絡上的任一臺計算機都可以操作大屏幕，實現圖像的相互調用和控制。
5. 通過控制計算機集中控制，可以對各通道任何一路信號均可切換自如。并可根據用戶需要制定常用顯示模式，實現簡單靈活的使用界面；并支持多用戶的操作，以及對于用戶的權限進行設定。
6. 本系統能保證每天工作 24 小時，一年 365 天連續工作。 DLP工程案例

?優視Vscreen21 軟件介紹

優視公司深刻認識到高度集成的操作控制軟件對一個系統重要程度。也因此，系統高度集成是優視公司孜孜不倦的追求，在為用戶著想的前提下，以搞技術搞科研的態度，投入很大的人力物力為各個不同系統開發出一套功能強大的系統集成軟件。從而，系統高度集成成為優視公司大屏幕顯示系統最大的特點及優勢之一。優視公司也在多年的電視墻處理器軟硬件開發方面，積累了其它大多數系統工程商無法比擬的系統集成軟件開發的寶貴實力和經驗，能夠不斷地為客戶提供完整的解決方案。
優視公司系統的高度集成化主要體現在，優視公司在原已成熟的系統集成軟件的基礎上，再根據客戶需要量身開發的集成控制軟件 Vscreen21 1.2 和遠程抓屏軟件 Vnc1.2 ，幾乎把整個大屏幕系統的控制功能都集成起來，通過非常簡單的計算機單一操作界面，幾乎可全盤控制系統。我們認為這套集成軟件完善了“大屏幕顯示控制系統”的概念，因為一個系統只有有了一套完善的集成軟件，整個組合才可以稱上真正的“系統”。優視公司的大屏幕系統集成控制軟件，實現控制計算機具有大屏幕虛擬控制窗口，能自如地完成對組合屏顯示的網絡抓圖操作等等。

軟件功能

• 單一全中文操作界面
• 信號源類型管理
• 控制器通道管理
• 矩陣管理
• 信號窗口管理
• 模式管理
• 預案管理
• 系統操作員管理
• 其它根據用戶需求的功能管理等等

客戶端軟件介紹

客戶端軟件為“綠色軟件”，安裝只需要將所有的程序文件拷貝到自己定義的一個文件夾中就可以，軟件不會修改系統的任何設置（包括注冊表）。

程序啟動登陸界面

軟件的系統管理區添加、編輯、刪除遠程受控地址信息

在對話框輸入 IP 地址，即可 添加一個新的遠程受控端；

刪除遠程受控端，先選中一個遠程受控端，點擊“刪除遠程受控端”。

主窗體基本操作

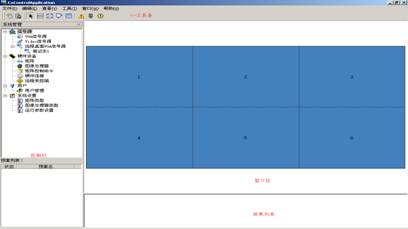

程序的界面如下圖所示：

主窗口由以下幾個部分組成：

程序菜單： 程序的主要功能菜單

工具欄： 常用功能的快捷按鈕，分別是“系統管理區“和“預案列表區 ”

窗口控制： 視頻窗口、 VGA窗口、應用程序窗口的開啟和預設

窗口區域： 合法的區域被分隔成與實際電視墻一樣的藍色區域

效果預案相關操作

添加預案

添加效果

處理器操作

新開窗口：

選擇信號源：

先選擇一個用來開窗口的信號源，可以是視頻、 RGB、網絡信號，在窗口區的合法區域點拖動鼠標來開窗口。

矩陣命令：

軟件已預設部分視頻和 RGB矩陣，如果使用的矩陣不在預設范圍內，可“手工輸入”；

先選擇一個矩陣，選擇一個信號源和信號源連接到的單元，在 16進制命令框中輸入命令，輸入命令長度，然后點擊“添加命令”按鈕，即可添加一條新的命令。

DLP大屏幕拼接系統現場安裝條件

• 供電系統必須要接地良好，接地電阻小于 2 Ω ；
• 本公司提供的投影單元單體功率為 250W ，用戶所提供的電源容量須大于 2 ×n×250W；
• 供電系統盡可能做到三相平衡，特別是三相五線制的供電系統尤其重要；
• 安裝時注意使用質量優良的電纜，注意電纜可以承受的電流大小并保留一定的余量，一般每個插座只接四個投影單元；
• 投影機和控制設備必須保證接地良好，接地電阻小于 3 Ω ；
• 要求施工現場環境整潔、無塵；投影單元安裝地面平整、牢固；
• 地面最好用防靜電地板，最好是采用不反光的地面材料；
• 墻面飾板色調明快，配以較深的線條，適當部位配以吸音材料，墻面啞光為主；
• 投影墻的背后應有不少于 0.5 米的維修通道；
• 投影墻的工作環境溫度為 20 ℃ +/-5 ℃，相對濕度 10 ％至 70 ％無冷凝；
• 消防噴頭要遠離投影箱體 1 米左右，不能采用噴水消防頭，要用噴霧滅火劑；
• 屏幕前 2~3 米的范圍內不能有燈光，如果必須安裝則需要安裝獨立開關方便隨時關閉；投影墻上不能有太陽光直接照射；
• 中央空調的出風口不能里屏幕太近，應該有 1.5 米以上的距離避免屏幕因為冷熱不均變形；分體式空調不能直接對著屏幕吹風；
• 裝修預留給投影墻的窗口總尺寸要比投影墻總尺寸多 40 mm （包邊之前的尺寸），即：（投影墻總寬 +40 mm ）×（投影墻總高 +40 mm ）；包邊最好做成可拆卸式。
