很多用戶都是要外接鼠標的，特別是要求效率高的或者是作圖用途的用戶更是如此。這就有一個問題了，以前買的PS2接口的鼠標用不上了，一個要另外買一個USB接口的鼠標嗎？本文為大家介紹自制USB接口光電鼠標的過程：

　　這個就是Genius的光電鼠，可以看到是PS2接口的：

　　USB和PS2的電源和數據可能是可以通用的，為了更好的讓大家看清轉換器的內部結構，我現在把他用刀拆開：

?

?

　　用萬用表測量，結果說明如下：USB的A點對應PS2的3點，是接地、USB的D點對應PS2的4點，提供＋5V電壓，USB的B點對應PS2的5點，提供數據時鐘，USB的D點對應PS2的1點，是數據接口。中間沒有任何的電路，只是直接聯通：

?

?

　　好了，了解完轉接口的原理后，我們就可以動手改造我們的鼠標了。我們現在需要一根USB線，你可以從壞的USB設備上剪下來，也可以用標準的USB延長線剪掉母頭留下公頭，記得一定要找不是很粗而且柔軟的那種，因為這樣可以方便增加鼠標移動的靈活性：

　　為了保險起見，防止弄錯線的順序，我把剛才的轉接頭插上，測量對應的線：PS2轉接口的1針對應藍色的線、3針對應黃線、4針對應白線、針對應l綠線，記錄下來。

?

?

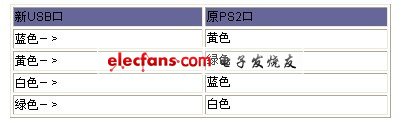

　　再測量原來的鼠標原裝線對應的插口針：PS2口的1針對應黃色的線、3針對應綠線、4針對應藍線、針對應l白線。于是，和剛才的記錄比較，我們獲得了新的USB線和老PS2接口的線序對應順序：

?

?

　　好了，按照接線表焊好新的USB線：

?

?

　　接上電源，久違的光電燈又亮起來了～～，移動一下，沒問題。這是最終的成品，怎么樣，簡單吧！

?

?

　　后記：我改了許多國產PS2的鼠標，但是成功率并不是很高，有些改完后居然指針無法移動，有些系統提示找到硬件，但顯示有錯誤。我分析了半天，認為可能是有些廠家在做PS2的鼠標時省掉了一些元件或者板載驅動程序。而對于相同品牌和規格既有PS2接口又有USB接口型號這兩種鼠標的廠牌，將PS2改成USB的成功率就很高了。不過就算改不成也沒有關系，因為你并沒有破壞電路和接口，把原來的PS2線重新插回來就又是PS2的鼠標了。關鍵是鍛煉了動手能力，并在動手試驗的過程中找到了自己的樂趣，和進一步加深了對PS2和USB內部連線的了解，這才是我們DIYer們的真正所得！
