星型網絡,星型網絡的拓撲結構是怎樣的?

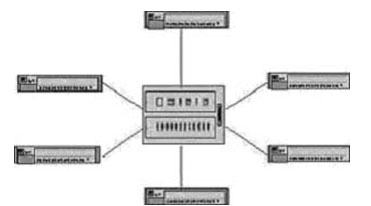

星型結構是目前在企業以太局域網中應用最為普遍的，它因集線器或交換機連接的各節點呈星狀分布而得名。它采用的傳輸介質是常見的雙絞線，擔當集中連接的設備是雙絞線RJ-45以太網端口的集線器或交換機。下圖是一個星型網絡單元，網絡中的所有服務器和工作站都集中連接在同一臺集線器或交換機上。復雜的星型網絡就是在圖中所示的網絡的基礎上通過多臺集線器或交換機級聯形成的，它能滿足更多的用戶連接和不同端口帶寬需求。當然，在實際的大中型企業網絡中，其網絡結構可能復雜許多，還可能有三級、甚至四級交換機的級聯，也可能有交換機的堆棧。但從總體來說都是自上而下層次連接的星型結構，不同的只是每一層次的交換機數量和級聯或堆棧的級數。

這種結構是目前在局域網中應用得最為普遍的一種，在企業網絡中幾乎都是采用這一方式。星型網絡幾乎是Ethernet（以太網）網絡專用，它是因網絡中的各工作站節點設備通過一個網絡集中設備（如集線器或者交換機）連接在一起，各節點呈星狀分布而得名。這類網絡目前用的最多的傳輸介質是雙絞線，如常見的五類線、超五類雙絞線等。它的基本連接圖示如圖所示。

這種拓撲結構網絡的基本特點主要有如下幾點：

（1）容易實現：它所采用的傳輸介質一般都是采用通用的雙絞線，這種傳輸介質相對來說比較便宜，如目前正品五類雙絞線每米也僅1.5元左右，而同軸電纜最便宜的也要2.00元左右一米，光纜那更不用說了。這種拓撲結構主要應用于IEEE 802.2、IEEE 802.3標準的以太局域網中；

（2）節點擴展、移動方便：節點擴展時只需要從集線器或交換機等集中設備中拉一條線即可，而要移動一個節點只需要把相應節點設備移到新節點即可，而不會像環型網絡那樣"牽其一而動全局"；

（3）維護容易；一個節點出現故障不會影響其它節點的連接，可任意拆走故障節點；

（4）采用廣播信息傳送方式：任何一個節點發送信息在整個網中的節點都可以收到，這在網絡方面存在一定的隱患，但這在局域網中使用影響不大；

（5）網絡傳輸數據快：這一點可以從目前最新的1000Mbps到10G以太網接入速度可以看出。

　　星型拓撲結構是用一個節點作為中心節點，其他節點直接與中心節點相連構成的網絡。中心節點可以是文件服務器，也可以是連接設備。常見的中心節點為集線器。
　　星型拓撲結構的網絡屬于集中控制型網絡，整個網絡由中心節點執行集中式通行控制管理，各節點間的通信都要通過中心節點。每一個要發送數據的節點都將要發送的數據發送中心節點，再由中心節點負責將數據送到目地節點。因此，中心節點相當復雜，而各個節點的通信處理負擔都很小，只需要滿足鏈路的簡單通信要求。
　　 星型拓撲結構的特點如下：　優點：
　　（1）控制簡單。任何一站點只和中央節點相連接，因而介質訪問控制方法簡單，致使訪問協議也十分簡單。易于網絡監控和管理。
　　（2）故障診斷和隔離容易。中央節點對連接線路可以逐一隔離進行故障檢測和定位，單個連接點的故障只影響一個設備，不會影響全網。
　　（3）方便服務。中央節點可以方便地對各個站點提供服務和網絡重新配置。
　　缺點：
　　（1）需要耗費大量的電纜，安裝、維護的工作量也驟增。
　　（2）中央節點負擔重，形成“瓶頸”，一旦發生故障，則全網受影響。
　　（3）各站點的分布處理能力較低。
　　總的來說星型拓撲結構相對簡單，便于管理，建網容易，是目前局域網普采用的一種拓撲結構。采用星型拓撲結構的局域網，一般使用雙絞線或光纖作為傳輸介質，符合綜合布線標準，能夠滿足多種寬帶需求。
　　 星型拓撲中可分為星型拓撲和擴展星型拓撲：

　星型拓撲：
　　盡管物理星型拓撲的實施費用高于物理總線拓撲，然而星型拓撲的優勢卻使其物超所值。每臺設備通過各自的線纜連接到中心設備，因此某根電纜出現問題時只會影響到那一臺設備，而網絡的其他組件依然可正常運行。這個優點極其重要，這也正是所有新設計的以太網都采用的物理星型拓撲的原因所在。
　　擴展星型拓撲：
　　如果星型網絡擴展到包含與主網絡設備相連的其它網絡設備，這種拓撲就稱為擴展星型拓撲。
　　純擴展星型拓撲的問題是：如果中心點出現故障，網絡的大部分組件就會被斷開。
