??? 筆記本電池續航時間變短、筆記本電池?zé)o法使用、筆記本電池突然掉電(比如：電池電量突然從40%降到10%)、筆記本電池充不滿電(比如：電池電量充到30%-40%，就不動了)、筆記本電腦在電池電量還有很多剩余的情況下突然關機，以上種種情況都可能是電芯容量下降或電芯損壞引發的。當然，也有可能是因?yàn)楸Ｗo(hù)板硬件損壞，只不過這種可能性非常小。

筆記本電池電芯

???? 如果你發現你的筆記本電腦出現以上故障，就有必要到專門處理筆記本電池維修業務的公司去檢查一下了。下面，我們就為大家介紹一下給筆記本電池?fù)Q電芯的全過程。

首先，我們要使用專業儀器檢測故障原因。檢測電池故障的儀器有很多種，比如：Texas Instruments的產品、MAX的產品、Ateml的產品，甚至還有一些個人自制的產品。我們公司最常用的是Texas Instruments(美國德州) EV2300。

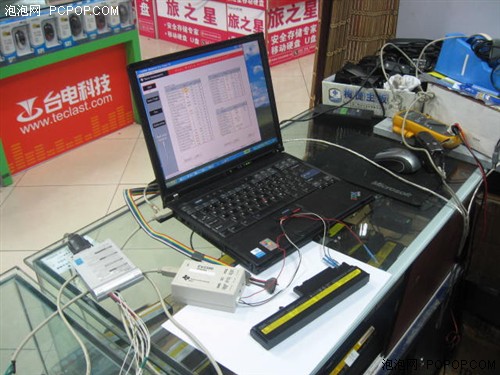

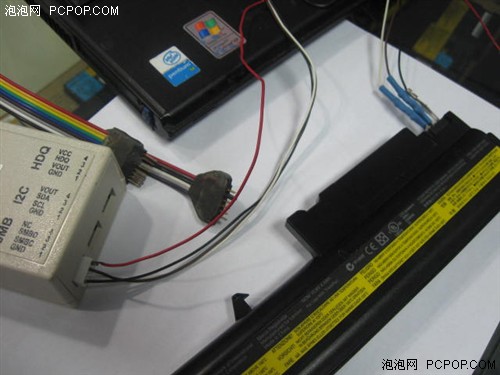

使用專業儀器和相關軟件檢測故障原因

檢測電池故障的儀器有很多種

我們公司最常用的是Texas Instruments(美國德州) EV2300

一旦檢測出電池有故障，就要準備給筆記本電池?fù)Q電芯了

??? 網上流傳著一種說法——筆記本電池出現故障，可以通過放入冰箱或者深度充放電或者脈沖電流激活等方法，進行修復。這種說法是錯誤的。

??? 如果是鎳氫電池或鎳鎘電池，確實可以通過深度充放電的方法，進行部分修復(無法完全修復)。但是我們現在使用的筆記本電腦，配備的都是鋰電池。鋰電池出現故障，基本都是因?yàn)殡娦菊?fù)極材料發生崩解。這種情況是不可逆的，所以無法通過上述方法修復。只能通過更換電芯和解密解鎖，進行修復。

給筆記本電池?fù)Q電芯之前，首先要向大家介紹一下筆記本電池的構造。

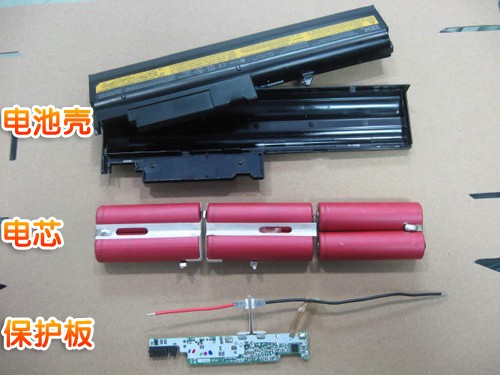

筆記本電池可以分為3個部分：殼、電芯組和保護板

??? 一般來說，筆記本電池可以分為3個部分：殼、電芯組和保護板。

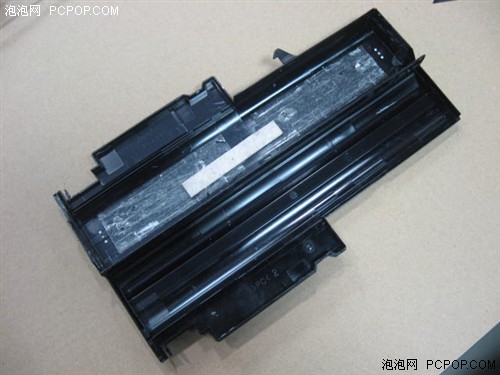

殼

??? 殼，也就是筆記本電池的外殼。按照粘合方式的不同，可以分為：卡扣型、超聲波粘合型和膠水粘合型。

電芯組

??? 電芯組，也就是把電芯通過并聯、串聯的方式組合到一起。按照并聯、串聯組合方式的不同，可以分為：2并3串(最常見)、2并4串、2并2串、3并3串和3并4串(比較少見)。

??? 注：2并3串就是指，先把2個電芯并聯到一起，再把3組像這樣并聯到一起的電芯串聯起來。2并3串總共6個電芯，也就是我們通常說的6芯鋰電池。

保護板

??? 保護板，也就是一塊基于SMB1.1協議的電路板，具有電量管理功能和充放電管理功能。

保護板，是一塊基于SMB1.1協議的電路板，上面有3個芯片，分別為：電池計量管理芯片、充放電管理芯片和串行EEPROM存儲芯片。

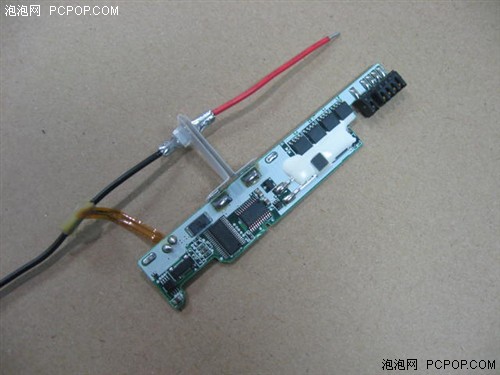

保護板

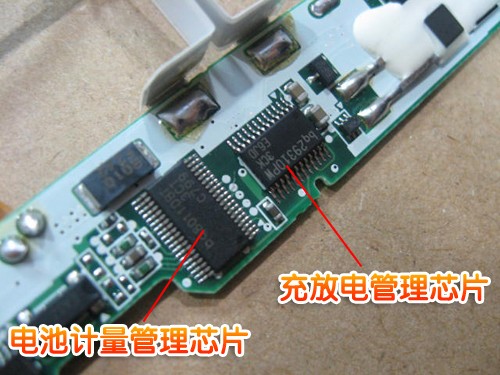

保護板正面設有電池計量管理芯片和充放電管理芯片

保護板背面設有串行EEPROM存儲芯片

??? 對保護板解密和解鎖是兩個不同的工作。簡單來說，只有先解密才能進入電池管理系統，只有對電池管理系統解鎖才能更改電池各項參數和使用信息。如果只換電芯、不解鎖，則無法達到令人滿意的效果(比如：電池只能充到最后一次記錄下來的滿充容量、電池管理信息會顯示維修之前使用過的次數)。

我們使用專業設備和相關軟件對保護板進行解密解鎖。當然，要根據電池管理芯片設計廠家的不同，選用相應的設備。

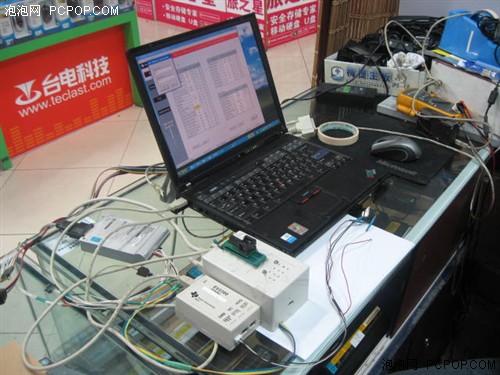

使用專業設備和相關軟件對保護板進行解密解鎖

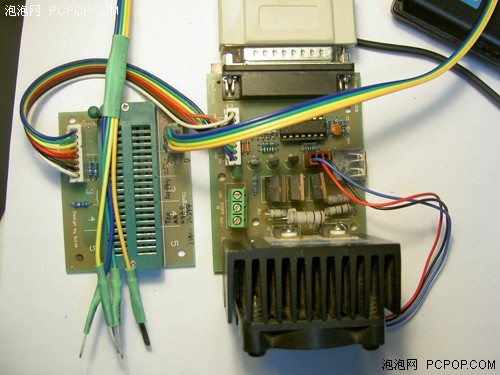

根據電池管理芯片設計廠家的不同，選用相應的設備

根據電池管理芯片設計廠家的不同，選用相應的設備

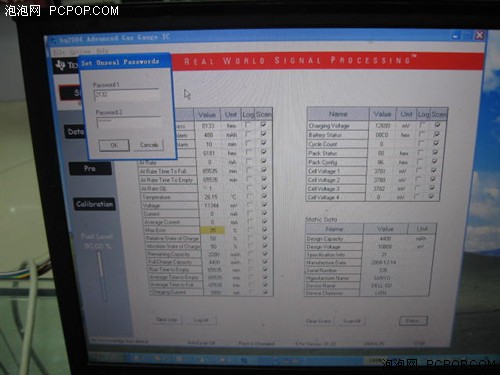

保護板解密解鎖相關軟件

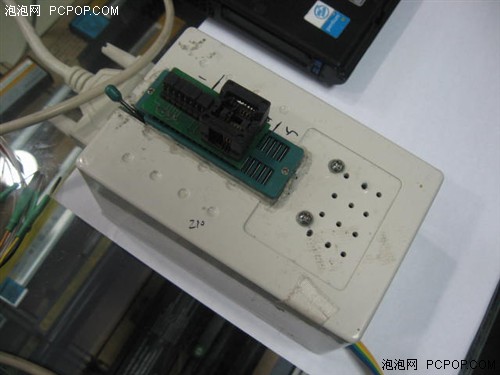

編程器

??? 如果保護板硬件損壞，我們還要用到示波器、萬用表和邏輯分析儀。

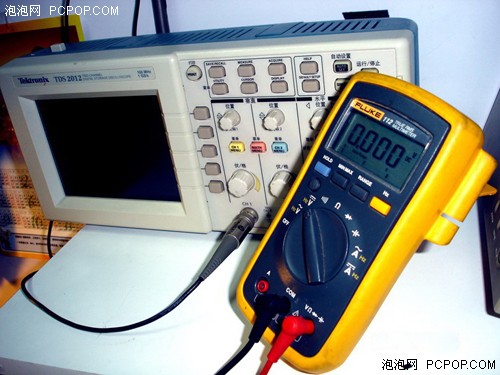

示波器(左)和萬用表(右)

邏輯分析儀

??? 搞定保護板之后，就該處理電芯了。下面，我就為大家介紹一下電芯的分選、搭配和組合。

首先，我們要使用分容柜和內阻儀對電芯的容量、內阻、電壓進行分選，挑出各方面參數都比較相近的進行配組。

分容柜

分容柜管理軟件

內阻儀

挑出各方面參數都比較相近的進行配組

??? 然后，我們會使用點焊機和鎳片，將電芯組合到一起。

點焊機

用點焊機和鎳片將電芯組合到一起

??? 有鎳片，就有鍍鎳片。鍍鎳片的主要材料是鐵，其實就是在鐵片上薄薄的鍍了一層鎳，單位重量的成本比鎳片低60多倍。

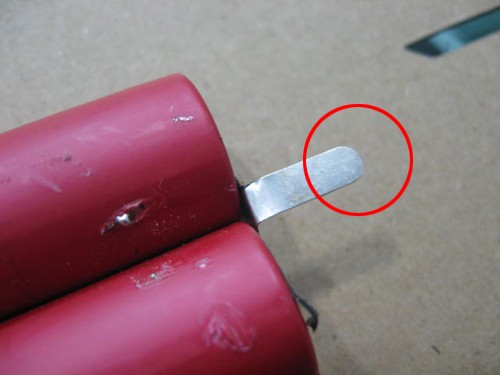

我們公司使用的鎳片，全都采用圓角設計

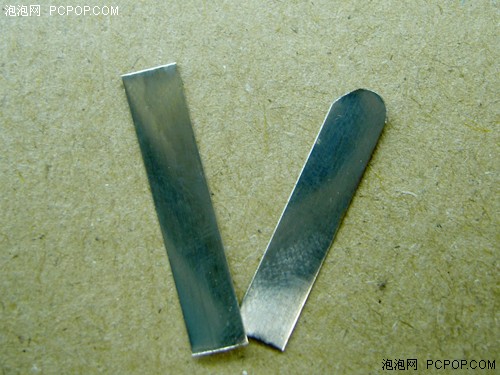

平頭鎳片和圓角鎳片

??? 說到鎳片，有個小竅門可以跟大家分享一下。我們公司使用的鎳片，全都采用圓角設計。與常見的平頭鎳片相比，圓角鎳片具有防刺穿等優點，可以有效地避免短路現象。

對保護板解密解鎖、對電芯組合完畢之后，就可以把殼、保護板和電芯組裝到一起了。

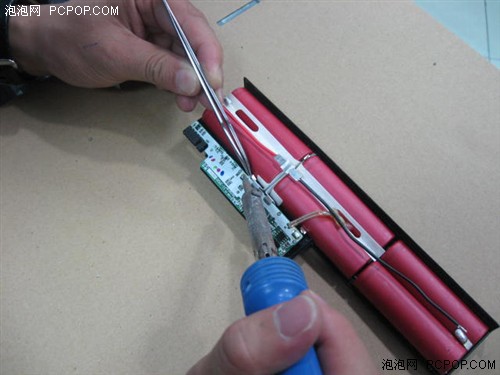

把殼、保護板和電芯組裝到一起

把殼、保護板和電芯組裝到一起

??? 組裝過程中，維修人員要保持認真嚴謹?shù)墓ぷ鲬B(tài)度。

優質材料

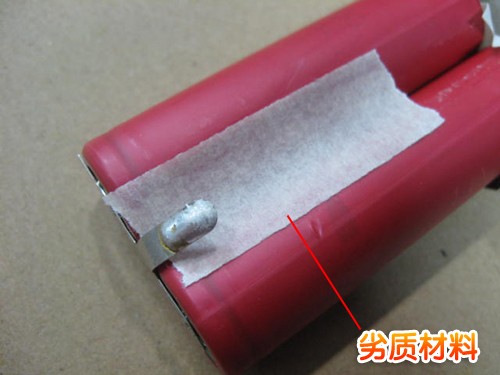

劣質材料

??? 筆記本電池組裝，最好使用絕緣性良好的材料。請大家看上面兩張圖片，前者是進口的絕緣材料，具有耐高溫、防穿刺、抗老化等優點；后者是美紋紙，絕緣性差，成本比前者低2倍。

??? 粘殼之后，檢測沒有問題，就可以交給用戶了。

維修過后的電池，跟新出廠的電池差不多，需要進行首次充放電校準。我們建議用戶：先充電10個小時(充電過程中，可以開機工作)，充電10小時以后把電放完。循環執行上述步驟2-3次，即可達到最佳使用效果。

筆記本電池電芯

筆記本電池電芯報價

??? 最后，再附上一份筆記本電池電芯的報價單。
