電壓并聯負反饋放大器,電壓并聯負反饋放大器原理圖

反饋的基本概念

1. 開環放大器或基本放大器　　 　　　

圖是一個放大器電路，它具有單向性的特點，信號只有從輸入到輸出一條通路，不存在其它的通路， 特別是沒有從輸出到輸入的通路。這種放大器叫做開環放大器或基本放大器。

2、閉環放大器

為了改善基本放大器的性能， 從基本放大器的輸出端到輸入端引入一條反向的信號通路，構成這條通路的網絡叫做反饋網絡，這個反向傳輸?shù)男盘?hào)叫做反饋信號。由基本放大器和反饋網絡構成的放大器叫做閉環放大器或反饋放大器。 所謂"反饋"，就是通過一定的電路形式（反饋網絡）， 把放大電路輸出信號的一部分或全部按一定的方式送回到放大電路的輸入端， 并影響放大電路的輸入信號。這樣，電路輸入端的實際信號不僅有信號源直接提供的信號， 還有輸出端反饋回輸入端的反饋信號。

3、反饋放大器一般模型　　　　　 　　　

　任何反饋放大器都可以抽象為一個模型來分析， 其基本放大器和反饋網絡都具有單向性。上圖中各函數之間的關系為：　　　　 　　　

4、反饋的類型

（1）正反饋與負反饋（2）內部反饋與外部反饋（3）交流反饋、直流反饋和交直流反饋（4）電壓反饋與電流反饋（5）并聯反饋與串聯反饋

四種類型的負反饋組態

（1）電壓串聯負反饋（2）電壓并聯負反饋（3）電流串聯負反饋（4）電流并聯負反饋

1、電壓并聯負反饋　　　 　　電路如上圖所示，該電路的反饋極性和反饋組態的判斷與上述方法一樣，下面介紹該類型電路的特點：

① 輸出電壓趨向于維持恒定　　 ② 因?yàn)?img height=33 alt=image:bk063764j-7.jpg src="/baike/UploadPic/2010-3/201039171421353.jpg" width=76 longDesc=/eewiki/index.php/%E5%9B%BE%E5%83%8F:Bk063764j-7.jpg>，所以要求RS大，反饋效果明顯　　 ③ ARF指的是輸出電壓與輸入電流之比

判斷方法在下面的類型中提供。

2. 電壓串聯負反饋

（1）反饋極性的判別方法：

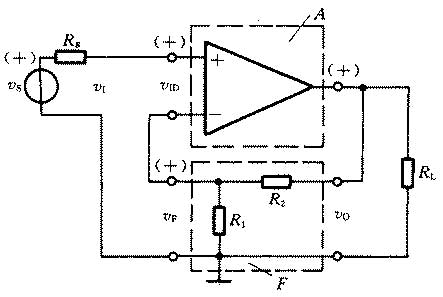

電路如上圖所示，基本放大電路就是一只集成運放， 用A表示；反饋網絡是由R1和R2組成的分壓器，用F表示。 下面用瞬時極性法判別電路的反饋極性，方法如下：

　　①斷開反饋通路，給定原輸入信號一個極性；

　　②根據該極性，逐步推斷基本放大器中有關信號的相應極性；

　　③確定反饋信號vF的極性；

　　④根據vI與vF的極性，確定凈輸入信號vID與vI、vF之間的數值關系： 　　　

（2）電壓反饋與電流反饋的判別方法：

　　①先區分基本放大器A和反饋網絡F；

　　②判別F的輸入端與A的輸出端的連接方式：并聯的稱為電壓反饋 ；串聯的稱為電流反饋。

（3）并聯反饋與串聯反饋的判別方法：

　　① 先區分基本放大器A和反饋網絡F；

　　② 判別F的輸出端與A的輸入端的連接方式： 并聯的稱為并聯反饋；串聯的稱為串聯反饋。

（4）電壓串聯負反饋的特點：

① 反饋電壓與輸出電壓成比例

② 穩定輸出電壓，降低輸出電阻

③ Vid=Vi-Vf要求RS小，反饋效果明顯

④ AVF指的是輸出電壓與輸入電壓之比

2. 電流并聯負反饋

電路如下圖所示　　　 　（1）用瞬時極性法判別反饋極性：

（2）判別是電壓反饋還是電流反饋：

因?yàn)镕的輸入端與A的輸出端串聯，所以為電流反饋。

（3） 判別是并聯反饋還是串聯反饋：　　因?yàn)镕的輸出端與A的輸入端并聯，所以為并聯反饋。所以該電路反饋形式為電流并聯負反饋。

（4）電流并聯負反饋特點：　　　

4、電流串聯負反饋　　　

　電路如上圖所示，該電路的反饋極性和反饋組態的判斷與上述方法一樣，下面只介紹該類型電路的特點：
