數字比較器,數字比較器是什么意思
?
數字比較器的定義
用于比較兩個數大小或相等的電路稱為數值比較器。

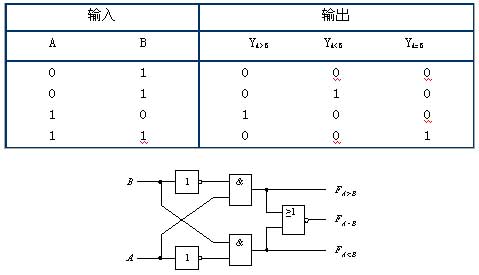

1位數值比較器
設計比較兩個一位二進制數A和B大小的數字電路，輸入變量是兩個比較數Ａ和Ｂ，輸出變量YA＞B、 YA＜B、YA＝B分別表示A＞B、A＜B和A＝B三種比較結果，
?
4位數字比較器
1. 集成數字比較器CC14585??
集成數字比較器CC14585是四位數字比較器，其管腳排列圖如下圖所示。
A、 B為數據輸入端；它有三個級聯輸入端：IA＜B、IA＞B、IA＝B，表示低四位比較的結果輸入；它有三個級聯輸出端：YA＜B、YA＞B、YA＝B，表示末級比較結果的輸出。其功能表如表6.6.4所示。從表中可以看出，若比較兩個四位二進制數A（A3A2A1A0）和B（B3B2B1B0）的大小, 從最高位開始進行比較，如果A3>B3，則A一定大于B; 反之, 若A3
