共發射極放大器.能夠把微弱的信號放大的電路叫做放大電路或放大器.輸入的交流信號電壓疊加在直流電壓上，使晶體管基極、發射極之間的正向電壓發生變化，通過晶體管的控制作用，使集電極電流有更大的變化，它的變量在集電極電阻上產生大的電壓變量，從而實現電壓放大。

共發射極基本電路
?
各元件的作用?
晶體管T--放大元件, iC=b iB。要保證集電結反偏,發射結正偏,使晶體管工作在放大區 。
?
基極電源EB與基極電阻RB--使發射結???????????????? 處于正偏，并提供大小適當的基極電流。?
集電極電源EC --為電路提供能量。并保證集電結反偏。?
集電極電阻RC--將電流放大轉變為電壓放大。?
耦合電容C1 、C2
--隔離輸入、輸出與放大電路的直流聯系，使交流信號順利輸入、輸出。

放大器的性能指標包括:

1、放大倍數（增益）

①電壓增益：Ｋｕ＝Ｕｏ／Ｕｉ或Ｋｕｓ＝Ｕｏ／Ｕｓ

②電壓增益：Ｋｉ＝Ｉｏ／Ｉｉ或Ｋｉｓ＝Ｉｏ／Ｉｓ

③功率增益：Ｋｐ＝Ｐｏ／Ｐｉ＝∣ＵｏＩｏ／ＵｉＩｉ∣＝∣ＫｕＫｉ∣

2、輸入、輸出電阻

輸入電阻為放大器對信號源所呈現的負載效應；或由放大器輸入端向放大器看進去的等效電阻，Ｒｉ＝Ｕｉ／Ｉｉ。

輸出電阻為將放大器的輸出端等效為具有內阻的電壓源，則電壓源的內阻即為放大器的輸出電阻；或由放大器輸出端向放大器看進去的等效電阻，Ｒｏ＝Ｕｏ／Ｉｏ。

3、其它

通頻帶，非線性失真系數，最大不失真輸出電壓，最大輸出功率與效率。

晶體管放大器是一種三端電路，其中必有一個端是輸入和輸出的共同“地”端，如果這個共“地”端接于發射極的，稱為共射電路，接于集電極的，稱為共集電路，接于基極的，稱為共基電路，這三種有不同的性能，見下表

?

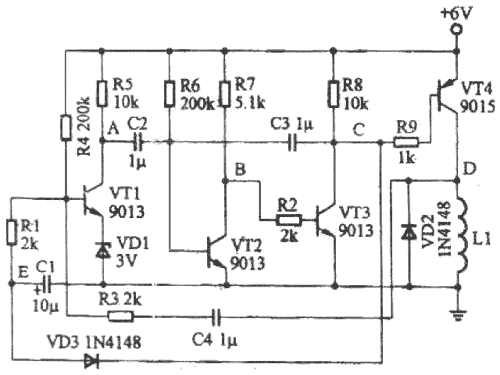

圖1是共發射極放大電路的電路圖.

下面簡單介紹共發射極放大電路中元件作用:

1.集電極電源UCC是放大電路的能源，為輸出信號提供能量，并保證發射結處于正向偏置、集電結處于反向偏置，使晶體管工作在放大區。UCC取值一般為幾伏到幾十伏。

2.晶體管V是放大電路的核心元件。利用晶體管在放大區的電流控制作用，即ic = βib的電流放大作用，將微弱的電信號進行放大。

3.集電極電阻RL是晶體管的集電極負載電阻，它將集電極電流的變化轉換為電壓的變化，實現電路的電壓放大作用。RL一般為幾千到幾十千歐。

4.基極電阻RB以保證工作在放大狀態。改變RB使晶體管有合適的靜態工作點。RB一般取幾十千歐到幾百千歐。

5．耦合電容C1、C2起隔直流通交流的作用。在信號頻率范圍內，認為容抗近似為零。所以分析電路時，在直流通路中電容視為開路，在交流通路中電容視為短路。C1、C2一般為十幾微法到幾十微法的有極性的電解電容。

放大電路的組成原則

（1）直流電源要設置合適靜態工作點，并作為輸出的能源。對于晶體管放大電路，電源的極性和大小應使晶體管基極與發射極之間處于正向偏置；而集電極與基極之間處于反向偏置；即保證晶體管工作在放大區。

（2）電阻取值得當，與電源配合，使放大管有合適的靜態工作電流。

（3）輸入信號必須能夠作用于放大管的輸入回路。

（4）當負載接入時，必須保證放大管輸出回路的動態電流能夠作用于負載，從而使負載獲得比輸入信號大得多的信號電流或信號電壓。

共發射極放大電路又稱反相放大電路，其特點為電壓增益大，輸出電壓與輸入電壓反相，低頻性能差，適用于低頻、和多級放大電路的中間級。
