運放平衡電阻解析

2017年11月13日 10:49 網絡整理 作者: 用戶評論(0

  運放輸入端所接電阻要平衡,目的是使集成運放兩輸入端的對地直流電阻相等,運放的偏置電流不會產生附加的失調電壓。 但有些電路對失調電壓要求并不高,例如交流音頻放大器。有些運放偏置電流很小,即使輸入端電阻不平衡也不會對失調電壓產生什么影響,這些電路就可以不要求 輸入端電阻平衡。

  以反相放大器來說明平衡電阻的作用。如圖所示。

  運放平衡電阻解析

  若運放為理想運放,輸入為0時,則:

  運放平衡電阻解析

  但實際運放有失調電壓(VIO),失調電流(IIO),輸入偏置電流(IIB)。依據失調電流,輸入偏置電流的定義,有:

  運放平衡電阻解析

  解方程組,得:

  運放平衡電阻解析

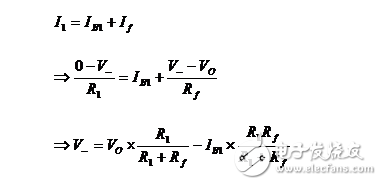

  在反相端用KCL,有:

  運放平衡電阻解析

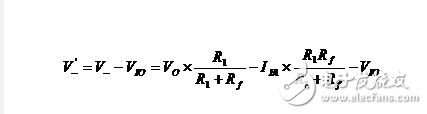

  考慮到失調電壓,實際反相端電壓為:

  運放平衡電阻解析

  而:

  運放平衡電阻解析

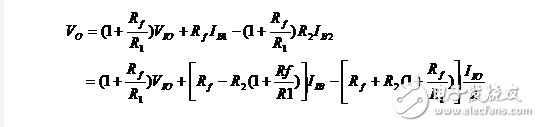

  將所有參數代入,解得:

  運放平衡電阻解析

  當R2=R1//Rf時,

  運放平衡電阻解析

  此時由輸入偏置電流IIB產生的失調電壓為0。

  運放輸入端所接電阻要平衡,目的是使運放的偏置電流不會產生附加的失調電壓。但有些電路對失調電壓要求并不高。例如交流音頻放大器,有些運放偏置電流 很小,即使輸入端電阻不平衡也不會對失調電壓產生什么影響,這些電路就可以不要求輸入端電阻平衡。尤其是現在基于CMOS工藝的運放,輸入偏置電流都是幾 個pA,加不加平衡電阻的影響就微乎其微了。
