25mHZ石英晶體振蕩器電路圖

2016年05月24日 11:46 電子產品世界作者：佚名用戶評論（0）

關鍵字：振蕩器(136975)晶體(34729)石英(17635)

　　本文主要為25mHZ石英晶體振蕩器電路圖，并對其進行了分析說明：

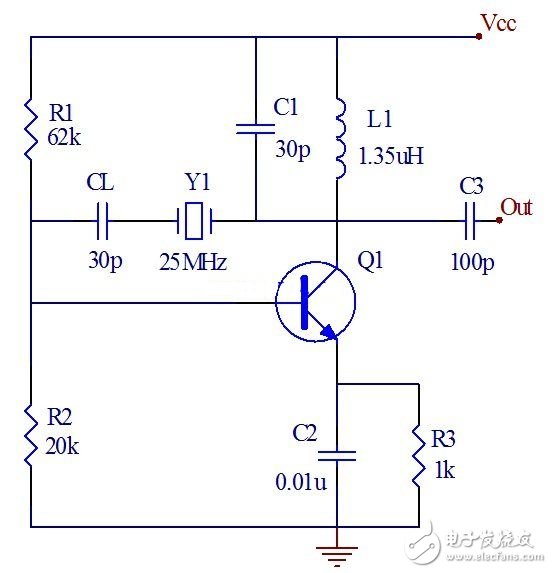

　　基頻振蕩電路

　　 25mHZ石英晶體振蕩器電路圖

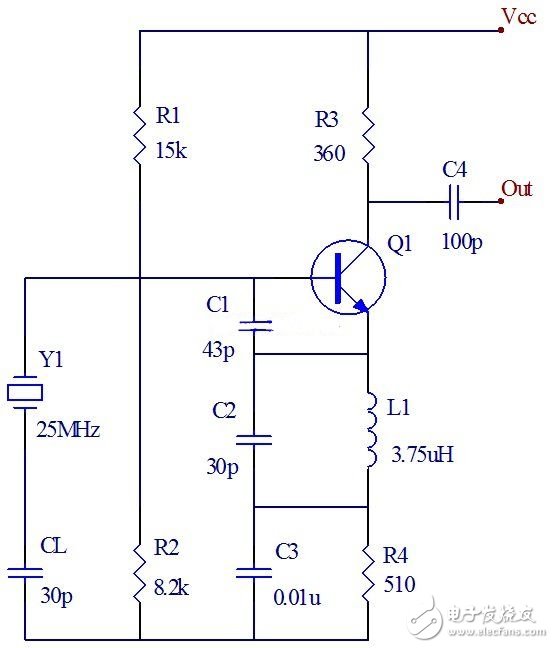

　　三次泛音振蕩電路

　　 25mHZ石英晶體振蕩器電路圖

　　電路說明：

　　R172用于匹配IC內部電路負反饋和相位移。C186、C187為晶體負載電容CL。該電容值的確定公式為：

　　 25mHZ石英晶體振蕩器電路圖

　　基頻電路圖中，R1、R2、R3為電路提供偏置，L1、C1組成振蕩槽路，C2為旁路電容，C3為偶合電容，CL為晶體負載電容。

　　泛音電路圖中，R1、R2、R3、R4為電路提供偏置，C1、C2、L1構成選頻網絡，C3為旁路電容，C4為偶合電容，CL為晶體負載電容。

　　電路中晶體管選擇，其特征頻率應大于電路振蕩頻率的50-100倍，即不小于1.2G。偶合電容在不影響輸出幅度的情況下，可以選擇更小點。總之，頻率越高，電容越小，頻率越低，電容值越大。電容太大，輸出噪聲會增高，你也可以考慮在這里加濾波網絡。

　　還要說明一點，并聯型晶體振蕩器頻率穩定度沒有串聯型晶體振蕩器高。
