電動機需要直流電壓驅動，而且我們國內常見的電機一般是220V的額定電壓，而很多工廠的三相的380V電壓，所以這個時候就需要用到變頻器去轉換電壓、電流，以保障電動機能夠正常工作。變頻器一般都是采用交—直—交方式（VVVF變頻或矢量控制變頻），先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源以供給電動機。

　　這個時候需要特別注意的就是變頻器接線圖與變頻器控制接線圖，變頻器接線錯誤了就容易導致電機運作不了等重大故障，而如果變頻器控制接線錯誤的話甚至可能引發不必要的安全事故。

　　變頻器接線圖實例------電機用變頻器實物接線圖

　　（1） 變頻器輸入（R、S、T），輸出（U、V、W）絕對不能接錯

　　（2）將變頻器接地端子良好的接地（如果工廠電路是零地共用，那就要考慮單獨取地線）

　　多臺變頻器接地，各變頻器應分別和大地相連，不允許一臺變頻器的接地和另一臺變頻器的接地端連接后再接地。

　　（3）將變頻器的電源輸入端子經過漏電保護開關接到電源上。

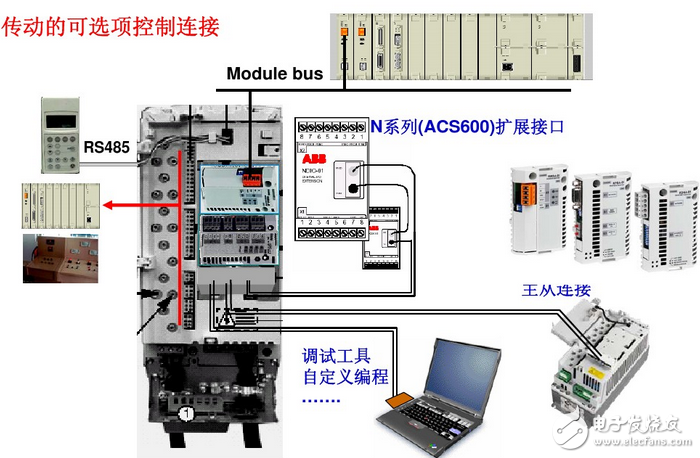

　　變頻器控制接線實物圖

　　變頻器主回路接線：（R、S、T）分別為電源進電，變頻器輸出端子（U、V、W）分別接到電動機上。

　　控制回路一般的要電機正轉的話，就用一個中間繼電器，把這二點，控制接點輸入公共端和正轉啟動分別接到中間繼電器的常開觸點，當中間繼電器得電，電機正轉，失電，電機停止。

　　變頻器的控制電路大體可分為模擬和數字兩種。

　　1、控制電路端子的接線應使用屏蔽線或雙絞線，而且必須與主回路，強電回路（含200V繼電器程序回路）分開布線。

　　2、由于控制電路的頻率輸入信號是微小電流，所以在接點輸入的場合，為了防止接觸不良，微小信號接點應使用兩個并聯的節點或使用雙生接點。

　　3、控制回路的接線一般選用0.3～0.75平方米的電纜。

　　變頻器接線圖實例----注意事項

　　安裝之前我們需要仔細閱讀變頻器說明書，搞懂安裝接線順序和步驟、調試方法等等。

　　1、變頻器本身有較強的電磁干擾，會干擾一些設備的工作，因此我們可以在變頻器的輸出電纜上加上電纜套。

　　2、變頻器或控制柜內的控制線距離動力電纜至少100mm等等。

　　3、零碎線頭必須清除干凈，零碎線頭可能造成異常，失靈和故障，必須始終保持變頻器清潔。在控制臺上打孔時，要注意不要使碎片粉末等進入變頻器中。
