摘要：MAX1452高性能模擬信號調理器通過片內閃存查找表或者OTC和FSOTC DAC實現線性補償。對于MAX1452溫度和傳感器溫度不同的應用(例如，傳感器位于距離MAX1452較遠的位置)，應采用OTC和FSOTC DAC來補償傳感器輸出。本應用筆記詳細介紹實現這類遠端傳感器補償?shù)倪^程。在本文中，假設讀者熟悉MAX1452及其基本操作。

引言

MAX1452是高性能、低成本信號調理器，它具有片內閃存、片內溫度傳感器和全模擬信號通路。各種工業和汽車傳感器領域都采用了信號調理器，包括只限于對兩個溫度點進行補償?shù)膽?yīng)用。這種限制是出于成本、生產的考慮，并且無法將傳感器和信號調理器保持在同一溫度下。

MAX1452信號調理器支持兩種補償方法：

1. 第一種方法在兩個溫度點之間進行線性外推處理(針對FSO和OFF DAC值)，以相應的溫度系數裝入OFF和FSO查找表的每一單元，以糾正輸入信號的TC偏差。在這種方法中，OTC和FSOTC DAC被設置為任一固定值(和補償過程使用的數值一樣)。在工作期間，隨MAX1452溫度的變化，以相應的系數來更新OFF和FSO DAC，從而補償輸入信號。
   ?
2. 在第二種方法中，把OFF和FSO查找表當做一個DAC。利用隨溫度變化的電橋激勵電壓(VB)作為溫度參數，該電壓是OTC和FSOTC DAC的基準電壓。根據補償期間的測量結果，計算OFF、FSO、OTC和FSOTC DAC的值。當MAX1452和傳感器無法保持同一溫度時，必須采用這一方法。它也可以用于MAX1452和傳感器溫度相同的情況。

這兩種方法應該產生相似的結果。如果正確實施，這些方法能夠完全消除輸入信號TC誤差的線性分量，降低輸出誤差，只剩下輸入信號TC誤差的非線性分量。

MAX1452用戶手冊詳細介紹了第一種方法，本應用筆記不再介紹。下面介紹通常被稱為遠端傳感器補償?shù)牡诙N方法。

遠端傳感器補償過程

下面介紹怎樣補償壓力變送器，它采用了MAX1452和100KPaG PRT壓力傳感器。表1和圖1至圖3列出了補償結果。變送器通過補償來產生所需的0.5V失調電壓[VOUT(PMIN)]和4.0V FSO電壓[VOUT (PMAX) - VOUT (PMIN)]。因此，滿量程壓力檢測輸出電壓[VOUT(PMAX)]應該是4.5V。補償過程至少需要兩個壓力點(零和滿量程)以及兩個任意溫度點(T1和T2，其中T2 > T1)。選擇的T1和T2應該使數據點達到最佳線性擬和，以降低整個工作溫度范圍內的誤差。

下面列出了補償過程的主要步驟：

1. 系數初始化
2. FSO校準
3. FSO和FSOTC補償
4. OTC補償
5. OFF補償

系數初始化

在開始之前，必須設置PGA增益、IRO索引和DAC，以防止PGA輸出在補償過程中過載。這些數值取決于傳感器特性，可以參考傳感器數據資料，獲得傳感器特性。

選擇PGA增益設置

對于典型的2.5V電橋激勵電壓(VB)，以測得的傳感器步長(VSOUT)來劃分變送器的滿量程輸出電壓(VFSODESIRED)，計算所需的信號增益。然后，從MAX1452數據資料的PGA表中選擇給出更大的PGAGAIN的PGAINDEX。

例如，2.5V激勵0.0364V輸出和4.0V VFSODESIRED的傳感器需要110V/V的信號增益。根據數據資料的PGA表，選擇PGA[3:0] = 0110，它對應于117V/V增益。

選擇IRO索引

計算典型2.5V電橋激勵電壓時的傳感器失調。然后，從MAX1452數據資料IRO表中，選擇最接近IRO DAC輸出的IROINDEX，但是它應該和傳感器的失調反向。

例子：對于+30mV失調的傳感器，選擇IRO[2:0] = 011，符號位 = 0，對應于-27mV失調校準。

選擇初始OTC DAC值

通常情況下，因?yàn)樵谝院笱a(bǔ)償OTC，因此一開始可以把OTC DAC值設置為零。但是，具有較大失調TC誤差的傳感器可能需要先進行粗略的OTC調整，以防止輸出在補償期間出現飽和。對于失調TC誤差大于滿量程輸出10%的傳感器，建議采用不為零的OTC初始值。可以按下面的公式來計算初始OTC值：



其中，VB(T1) = 2.5V，利用傳感器數據資料提供的傳感器參數計算VSOUT(T1)、VSOUT(T2)和VB(T2)。

必須將OTC值寫入到OTC DAC中，并相應地設置配置寄存器的OTC符號位。

FSO校準

按照以下步驟確定初始FSO DAC值：

1. 將FSOTC DAC設置為任意值，例如0。
   ?
2. 傳感器加載PMIN。PMIN代表最小壓力。
   ?
3. 調整FSO DAC，直到電橋激勵電壓接近2.5V。
   ?
4. 測量電橋激勵電壓(VB)。
   ?
5. 調整OFF DAC，將PGAOUT電壓設置為0.5V。
   ?
6. 測量PGAOUT，VOUT(PMIN)。
   ?
7. 傳感器加載PMAX。PMAX代表最大壓力。
   ?
8. 測量PGAOUT，VOUT(PMAX)。
   ?
9. 按照下面的公式計算VBIDEAL：



   如果VBIDEAL超出允許范圍[1.5V至(VDD - 0.5V)]，重新調整PGAGAIN設置。如果VBIDEAL過低，在第一步中減小PGAGAIN，然后返回第二步。如果VBIDEAL過高，在第一步中增大PGAGAIN，然后返回第二步。注意，在整個操作范圍內，須滿足1.5V < VB < (VDD - 0.5V)的范圍限制。因此，必須為VB隨溫度變化留有足夠的裕量。
   ?
10. 通過調整FSO DAC設置VBIDEAL。
    ?
11. 重新調整OFF DAC，直到PGAOUT達到0.5V。

FSO和FSOTC補償

可以通過四個步驟來確定FSO和FSOTC系數。在第一步中，確定在T1產生VBIDEAL的兩對FSO和FSOTC值。在第二步中，確定在T2產生VBIDEAL的兩對FSO和FSOTC值。在第三步，把在T1和T2測得的FSO和FSOTC值代入相應的公式中，計算補償FSO和FSOTC，理論上，這些值將產生適用于任意溫度的VBIDEAL。在第四步中，調整FSO DAC，以微調滿量程輸出。

1. T1的理想電橋電壓，VBIDEAL(T1)

   A. 把溫度設置為T1，使電橋電壓有足夠的吸收時間，穩定在0.1mV/min以內。

   B. 傳感器加載PMIN。

   C. 測量電橋激勵電壓(VB)。

   D. 測量PGAOUT，VOUT(PMIN)。

   E. 傳感器加載PMAX。

   F. 測量PGAOUT，VOUT(PMAX)。

   G. 利用公式2計算VBIDEAL(T1)。

   H. 通過調整FSO DAC設置VBIDEAL。

   I. 重新測量VOUT(PMAX)和VOUT(PMIN)，驗證已經達到了合適的VFSODESIRED電平。如果沒有，從B開始，重新進行所有步驟。

   J. 把當前的FSO和FSOTC值分別記為FSO1(T1)和FSOTC1(T1)。

   K. FSO DAC數值增加(或減小) 5000個計數值。

   L. 調整FSOTC DAC值，直到VB = VBIDEAL(T1)。

   M. 把當前的FSO和FSOTC值分別記為FSO2(T1)和FSOTC2(T1)。

   N. 傳感器加載PMIN。

   O. 讀取輸出電壓，并記錄為VOUT(T1)。后面的OTC補償將用到該數值。

   P. 讀取VB，并記錄為VB(T1)。該數值應該和VBIDEAL(T1)相同，后面的OTC補償需要。


2. T2的理想電橋電壓，VBIDEAL(T2)

   A. 把溫度設置為T2，使電橋電壓有足夠的吸收時間，穩定在0.1mV/min以內。

   B. 傳感器加載PMIN。

   C. 讀取輸出電壓，并記錄為VOUT(T2)。后面的OTC補償將用到該數值。

   D. 讀取VB，并記錄為VB(T2)。

   E. 通過和上面相同的步驟確定VBIDEAL(T2)值。

   F. 通過和上面相同的步驟確定FSO1(T2)和FSOTC1(T2)值。

   G. 通過和上面相同的步驟確定FSO2(T1)和FSOTC2(T2)值。

   H. 傳感器加載PMIN。


3. 計算FSO和FSOTC系數。









   A. T1處的FSO和FSOTC曲線/函數：

   B. T2處的FSO和FSOTC曲線/函數：

   C. 最終的FSO系數：

   D. 最終的FSOTC系數：

   ?
4. 將計算的FSO和FSOTC值裝載到FSO和FSOTC DAC中，如果需要，調整FSO DAC，直到電橋激勵電壓等于VBIDEAL(T2)。

這就完成了FSO和FSOTC補償。在這一點，變送器的FSO輸出必須等于VFSODESIRED電平。

OTC補償

由于已經收集到了計算最終OTC值所需的全部信息，可使用下式計算：



其中：
NewOTC是最終OTC系數；
CurrentOTC是OTC DAC中的當前值；
VOUT(T1)和VB(T1)是T1的最后一次測量值；
VOUT(T2)和VB(T2)是T2吸收后的第一次測量值。

把NewOTC值寫入OTC DAC，并相應的在配置寄存器中設置OTC DAC符號位。

OFF補償

在這一點，傳感器還應該保持在溫度T2和壓力PMIN。通過調整OFF DAC，完成T2或者T1的最終失調調整，如果需要，調整OFF DAC符號位，直到VOUT等于所需要的失調電壓(在這一例子中是0.5V)。

現在完成了傳感器補償!

驗證傳感器補償

把變送器置于各種溫度和壓力點下，來驗證補償效果，校驗PGAOUT。

實例

下面的數據展示了上面詳細闡述的過程的效果。采用了100KpaG測量傳感器(序列號：NPH-8-100GH)，其輸出補償為PMIN = 0，PMAX = 100KpaG，T1 = -40°C和T2 = +125°C。目標輸出電壓為PGAOUT(PMIN) = 0.5V，PGAOUT(PMAX) = 4.5V。在補償過程完成時，補償后的變送器為T = -40°C，0°C，+25°C，+75°C和+125°C。兩點溫度補償完全消除了傳感器誤差的線性部分。補償后變送器的總誤差和未補償傳感器誤差的非線性分量大致相當。

表1列出了未補償和補償后變送器的測量輸出和計算誤差。未補償傳感器的誤差有兩種形式：總誤差(TE)和非線性誤差(NE)。TE由TC誤差的線性和非線性組成(以25°C間隔為參考)。NE是總誤差減去所計算誤差的線性分量，誤差是指和通過數據兩個端點的直線的偏差(端點直線擬和)。表1中的數據在圖1至圖3中以曲線的形式表示。圖1所示是未補償傳感器的總誤差；圖2是未補償傳感器誤差的非線性分量；圖3是變送器補償后的總誤差。數據表明兩點補償過程完全消除了傳感器的線性分量，變送器補償后的TE和未補償傳感器的非線性分量大致相當。

表1. 未補償傳感器和補償后的變送器數據

Temp (°C)	Uncompensated Sensor (PMIN = 0; PMAX = 100KPaG; VB = 5V)						Compensated Transducer (PMIN = 0; PMAX = 100KPaG; VDD = 5V)
	Offset (mV)	FSO (mV)	Total Error (% FSO, Referenced at +25°C)		Nonlinear Error (% FSO, End-Point Fit)		Offset (V)	FSO (V)	Total Error (% FSO, End-Point Fit)
			Offset	FSO	Offset	FSO			Offset	FSO
-40	-4.2	97.7	-5.3	9.9	0.0	0.0	0.496	4.006	-0.1	0.2
0	-1.0	89.3	-1.5	3.8	1.5	-1.8	0.553	3.933	1.3	-1.7
+25	0.3	84.8	0.0	0.0	1.6	-2.0	0.565	3.930	1.6	-1.8
+75	2.5	76.6	2.6	-7.1	1.3	-1.5	0.552	3.957	1.3	-1.1
+125	3.8	69.2	4.1	-14.3	0.0	0.0	0.500	4.001	0.0	0.0

在這個例子中，對極端溫度點進行了補償，對測量的數據進行了端點直線擬和，以便清楚地演示兩點溫度補償?shù)男ЧO端溫度點并不是傳感器補償最佳點，因?yàn)檎`差會偏向一側(理論上，幅度加倍)。在應用中，需要憑經驗選擇最佳溫度補償點，這樣，變送器誤差均勻分布在0%誤差線附近。一般情況下，滿量程的25%和75% (中點)溫度點將給出最佳誤差分布。如果在這個例子中選擇了最佳補償溫度點，那么，誤差分布大約在表1所示誤差一側的±? (以0%誤差線為中心)。

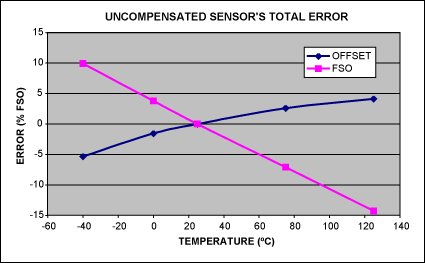

圖1. 未補償傳感器總誤差—結合了一階和二階誤差


圖2. 未補償傳感器的二階誤差，是圖1中數據端點直線的偏差。

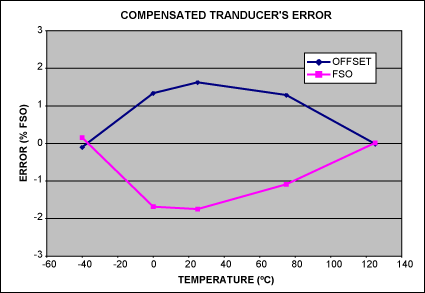

圖3. 變送器補償后的誤差。這是系數補償后的總誤差。兩點溫度補償只能糾正誤差的線性部分。

結論

1. 本應用筆記旨在作為一個實例來演示遠端傳感器補償過程，介紹手動操作實現補償?shù)姆椒āAX1452用戶手冊介紹了更適合自動補償?shù)钠渌椒ǎ撌謨园谠u估板軟件工具中，可以從Maxim網站下載。
   ?
2. 為充分發揮MAX1452的功能，需要進行兩次補償。第一次是確定OTC和FSOTC系數，以有效地校正TC誤差的線性分量，如本文檔所述。第二次是多點溫度補償，以正確的系數填充OFF和FSO查找表，抵消剩余的非線性TC誤差。MAX1452用戶手冊介紹了多點溫度補償過程。
   ?
3. 在生產環境中，能夠以標稱值裝載OTC和FSOTC DAC，只進行一次多點溫度補償，以充分利用MAX1452的功能。之所以這樣，是因?yàn)轭愃苽鞲衅鞯腡C特性(例如，靈敏度和失調等)非常相似。在代表性的樣片上進行兩點補償就可以確定標稱OTC和FSOTC (以及PGAGAIN和IRO)值。
   ?
4. 在本應用筆記中，MAX1452可以作為一種產品選擇。但是，該過程也適用于MAX1455，因?yàn)檫@兩種產品只有很小的差別。
