充電應急燈怎么接線圖分析

來源:網絡整理 作者:2017年11月09日 08:51
關鍵詞:應急燈

  1、先將應急照明分類

  a、按控制方式不同分為:無控制,就地控制,集中控制;

  b、按燈具點亮時間不同分為:常亮(如疏散方向指示燈和安全出口標志燈),火災或停電時才亮(如雙頭燈);

  c、按強啟方式不同分為:消防控制室信號強啟,充電檢測線失電后自帶電池供電強啟;

  d、按是否自帶電池:自帶電池,不自帶電池;

  e、按燈具所具有的光源個數不同分為:含有正常光源和應急光源的應急燈具,只含有應急光源的應急燈具。

  2、應急燈具的接線:

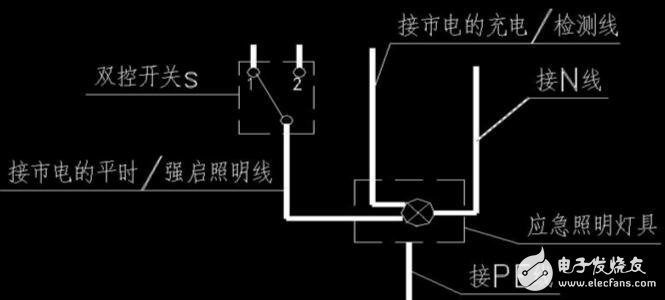

  我們先來講只含有應急光源且自帶電池的應急燈具,即只含有一個光源。從應急燈具接出來的線最多的情況有4根,一根照明線,一根充電/檢測線,一根N線,一根PE線,如下圖:

  充電應急燈怎么接線圖分析

  充電/檢測線一端接市電,另一端接應急燈具的自帶電池。顧名思義,這根線有雙重作用,在市電保持有電的狀態下,此線用作給應急燈具的自帶電池充電,在市電失電的情況下,通過檢測線,將市電的零壓信號傳送給自帶電池,由自帶電池供電給應急燈具,從而應急燈具點亮,達到啟動應急燈具的作用。這是應急燈具在充電/檢測線失電后自帶電池供電的強啟方式。為保證給應急燈具的自帶電池充電,這根線一般情況下都是接通的,即有電狀態。

  平時/強啟照明線的作用是:在非應急狀態下,我們可以將此應急燈具作為普通燈看待和使用。非應急狀態下,與雙控開關S靜觸頭1連接的導線處于有電狀態,與雙控開關S靜觸頭2連接的導線處于失電狀態。雙控開關S(此雙控開關非應急狀態下其實是一個單聯單控開關)可以實現此應急燈具的點亮和熄滅,打到靜觸頭1時應急燈具點亮,靜觸頭2時應急燈具熄滅。在應急狀態下且市電有電的情況下,與雙控開關S靜觸頭1、2連接的導線都處于有電狀態,這根線會實現應急燈具的強啟,這是消防控制室信號強啟方式。

  PE線接的是應急燈具的外殼。

  N線的作用不用說了吧。

  3、強啟:

  所謂強啟,是指在應急狀態下將燈具點亮(非應急狀態下點亮燈具不叫強啟)。

  應急燈具的強啟分為兩種:

  a、充電檢測線失電,由自帶電池供電給應急燈具;

  b、充電檢線帶電,應急照明強啟線供電給應急燈具。

  下面我們結合一個實際圖例來講解一下:

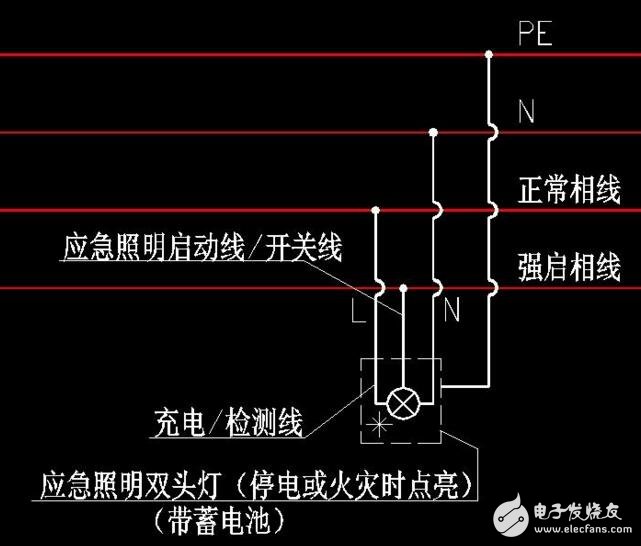

  充電應急燈怎么接線圖分析

  這是典型的雙頭燈接法,雙頭燈的特點是:

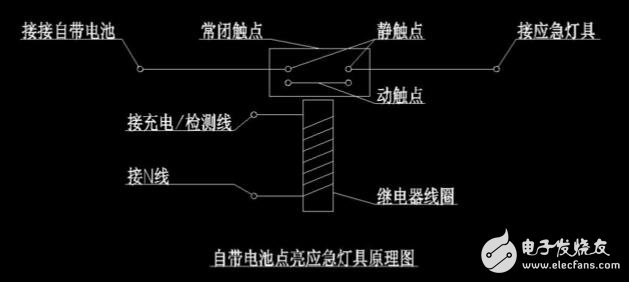

  平時不亮,停電或者火災時點亮。停電時應急雙頭燈具的啟動。當停電時,充電檢測線失電,繼電器線圈失電,磁通為0,常閉觸點閉合,將電池和應急燈具接通,燈具點亮。

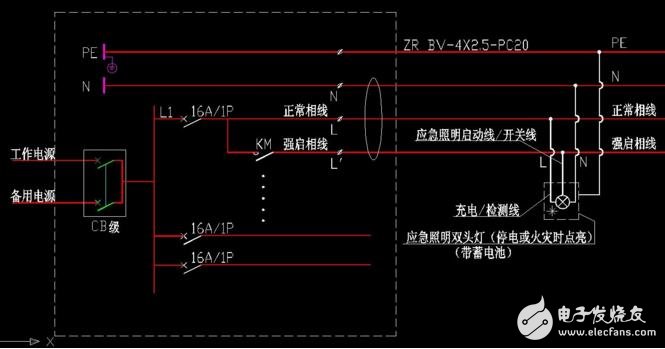

  充電應急燈怎么接線圖分析

  火災但不停電時應急雙頭燈具的啟動。當火災時,接觸器的常開觸點閉合,致使強啟相線帶電,從而接通應急燈具,達到強啟的目的。此時,繼電器的線圈承受220V的電壓,常閉觸點斷開,自帶電池與應急燈具斷開,電池出于充電狀態。

  充電應急燈怎么接線圖分析

  接下來按各種情況,停電,火災,停電火災。
