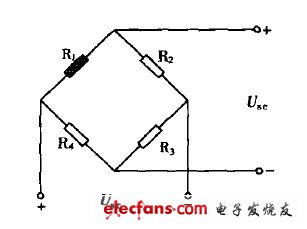

將瓦斯敏感元件與補償元件組成平衡電橋。沒有瓦斯流過敏感元件時,電橋處于平衡狀態,輸出為零;當瓦斯流過敏感元件時,電橋的平衡狀態被破壞,從而輸出一個與瓦斯濃度成比例關系的不平衡電壓,Usc =UsrΔR1 / ( 4R1 + 2ΔR1 ) ,ΔR1 與瓦斯的濃度成正比.
瓦斯敏感元件與補償元件組成的平衡電橋
