今天用萬用表的時候，突然很奇怪，為什么過了一段時間不使用后它就“自我了結”了呢？怎么實現的呢？實驗室的福祿克表，蠻貴，不敢擅自拆開，所以就網上查詢資料，呵呵，這一查，好玩了。發現了各種軟關機電路，就是單片機工作一會后，自動關機了。好靈性和智能哦。

　　先解決萬用表的問題——自動關機電路如下圖所示：

　　聲明下哦：電路出自于網上，不是我自己弄出來的。

　　來，細細分析下：

　　很多時候我們需要實現設備的開關機，而比較常用的方法有硬件開關的開關機和純粹的軟件開關機。硬件開關機一般都是用撥碼式的硬件開關實現，缺點是占用空間比較大，外觀不美觀。而單純的軟件開關無法實現真正的關機，只是單片機進入睡眠或者休眠狀態，存在耗電等問題。

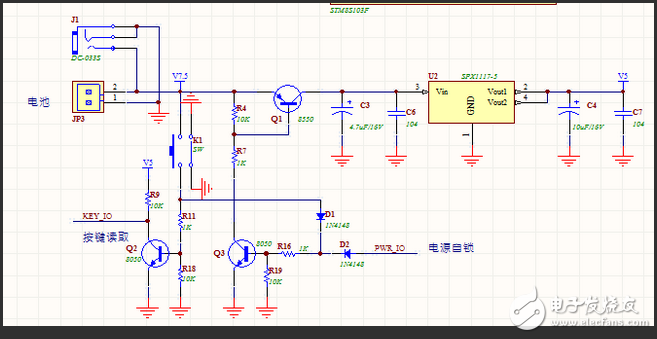

　　為了解決這些問題，有時候我們不得不進行軟硬件結合，實現一鍵開關機。一鍵開關機其原理簡單，具體原理圖如下：

　　具體的工作原理如下：
?

　　按下按鍵開關K1時，Q3導通，產生低電平，導致Q1也導通，通過電源接口或者電池為DC2DC供電，單片機及其負載可以正常工作，同時單片機讀取按鍵斷開電平，知道按鍵按下，為PWR_IO產生一個高電平，為按鍵釋放后Q3的基極提供持續的高電平，不讓電源由于按鍵的釋放而斷開。再次按下K1時，單片機讀取到Q2導通，KEY_IO為低電平，知道有按鍵按下，為此，單片機在PWR_IO端口產生一個低電平，在按鍵釋放后，Q3截止，導致Q1截止，電池或者電源接口無法為DC2DC供電，實現關機的作用。

　　其實說白了就是——比較器+ RC定時+三極管開關

　　R1和C1組成RC定時網絡，Q1和Q2組成電子開關。

　　其工作過程是：當把開關S1置于“關”時9V電池對電容C1充電。使得C1兩端的電壓等于電池電壓。當把S1置于“開”時，電容C1接至運放的同相輸入端（A），同時也通過R1放電。R2和R5分壓得到約1.5V的電壓加至運放的反相輸入端（B），剛開機時電壓A》B，運放輸出高電平。這說使用Q1和Q2都導通，通過Q2的集電極輸出9V電壓。萬用極工作。

　　隨著C1的不斷放電，A的電壓不斷下降，當A端電壓小于B端電壓時，運放輸出低電平，Q2輸出低電平，然后萬用表就自動關機了……是吧

　　至于定時的時間，就取決于R1和C1了。其關系為：t=-ln（A/U）RC，其電U為電容的初始電壓，A為終止電壓。以上電路的值約為14分鐘，當把電容換成100uF時約為半小時。

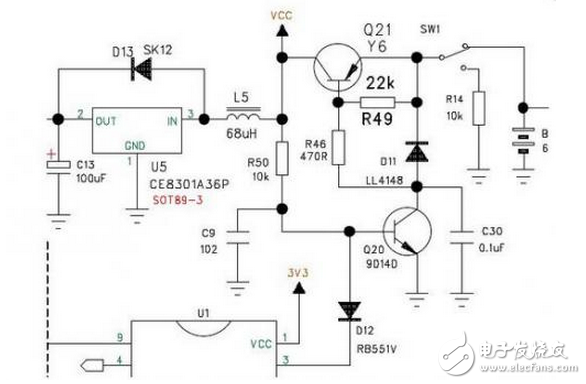

　　嗯，看完萬用表自我了結電路后，來，再看看那些好玩的軟關機電路（都來源于萬能的網絡，分析過，原理上都可行的），且看他們又是如何“自殺”的？

　　這個電路稍顯復雜，但是原理還是一樣的簡單，就是電子開關的關斷而已。

　　這個電路就是用MOS管來代替三極管而已，原理一樣。不過更精簡了。
