簡易電壓保持器電路原理

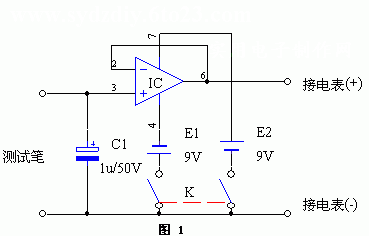

　　圖1所示為簡易電壓保持器電路，在用于測量線路(或線路板)的工作電壓時，可使電壓值長期保持在電壓表上。這樣既可避免測量時要照顧到表筆與測試點是否接觸，又要讀取電壓表上的讀數的麻煩，而且還可以避免出現一些不應發生的差錯（如表筆將測試兩點短路等)。
　　圖中，IC采用uA741等通用型集成運算放大器，并接成1∶1的電壓跟隨器形式，輸入阻抗很高，而增益為1，實際是起阻抗變換用。在IC同相輸入端并接一個電容C1，C1稱之為測試保持電容。當測試表筆與測試點連接后，測試點電壓對測試保持電容C1充電，約1s后，C1迅速被充到被測電壓值。當表筆從測試點移開后。C1則通過集成運算放大器的輸入阻抗放電。但因IC的輸人阻抗很高，放電電流極小，放電過程進行得很慢。所以，在相當長的時間內C1基本上能夠保持所測電壓值，從而使IC輸出端，即電壓表上也能長時間保持這電壓值，供挪開表筆后讀數。下次測試前，只要先用表筆將C1短接一下，電壓表上的讀數就會立即消除。

　　K為電源開關，IC的供電電壓為±9V。 　　
　　電路的電壓測量范圍為0.1～9V。若要擴大測量范圍，可以在輸入端加接電阻分壓電路。測試保持電容C1應選用漏電小的鉭電容。此外，為了減小測試誤差，IC應選用高輸入阻抗的集成運算放火器。
