（1）16引腳： 符號VDD，引腳功能是電源+

　　（2）8引腳：符號Vss，引腳功能是數字信號接地端

　　（3）7 引腳：符號VEE，引腳功能是模擬信號接地端

　　（4）6 引腳：符號INH，引腳功能是禁止端為零時，CMOS三組二路模擬開關CD4053BE工作，否則CMOS三組二路模擬開關CD4053BE被禁止。

　　（5）4 引腳：符號OUT/IN cx or cy ，引腳功能是公共輸出/輸入端cx 或 cy

　　（6）15 引腳：符號OUT/IN bx or by ，引腳功能是公共輸出/輸入端 bx 或 by

　　（7）14 引腳：符號OUT/IN ax or ay ，引腳功能是公共輸出/輸入端ax或ay

　　（8）9 、10、 11引腳： 符號c 、b、 a ，引腳功能是控制端當c　b 　a分別為0　0　0時，“開”通道cx， bx， ax，這三個通道工作。 當c　b 　a分別為0　0　1時，“開”通道cx， bx， ay當c　b 　a分別為0　1　0時，“開”通道cx， by， ax當c　b 　a分別為0　1　1時，“開”通道cx， by， ay當c　b 　a分別為1　0　0時，“開”通道cy， bx， ax當c　b 　a分別為1　0　1時，“開”通道cy， bx， ay當c　b 　a分別為1　1　0時，“開”通道cy， by， ax當c　b 　a分別為1　1　1時，“開”通道cy， by， ay（9）1、 2、 3 、5、 12 、13 引腳：符號by、 bx 、cx、 cy 、ay 、ax，引腳功能是by、 bx 、cx、 cy 、ay 、ax輸入/輸出端。

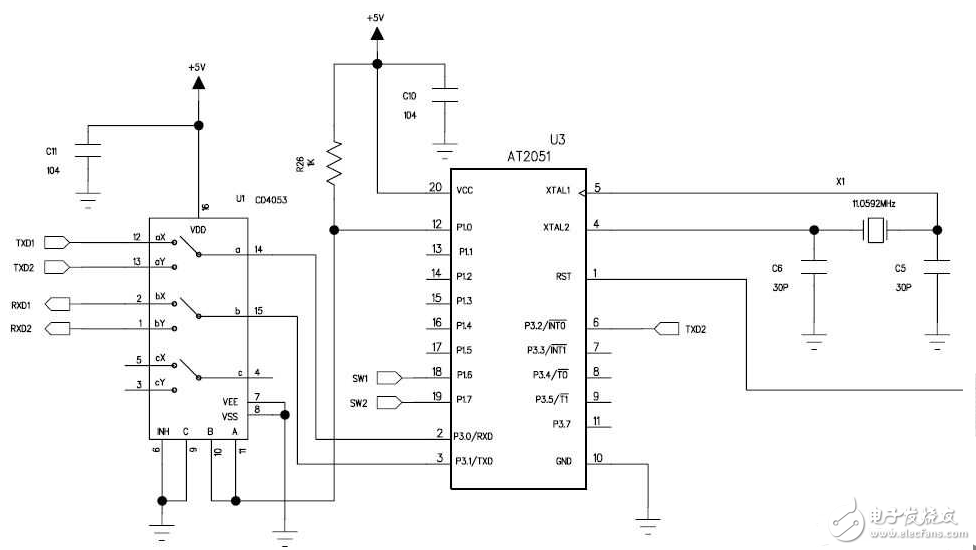

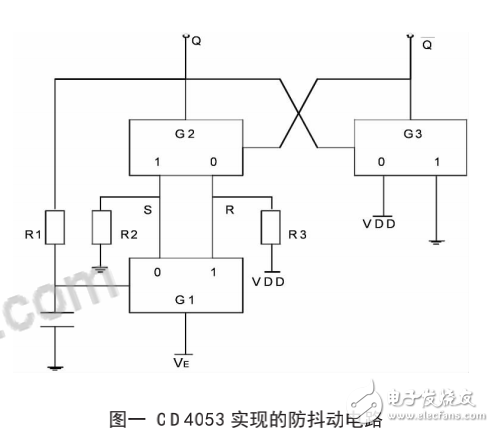

　　在加電的瞬間，輸入信號VI=0，由于電容器C上的電壓不能突變，故使模擬開關G1控制端A的電壓VA=0，因此，模擬開關G1的0輸出端S導通在輸入端VI=0電位上，1輸出端R經電阻器R3接電壓VDD。此時SR=01，QQ=QQ，即S---R雙穩觸發器處于QQ=01或QQ=10的隨機狀態。假如S---R雙穩觸發器處于QQ=01的初始狀態，則模擬開關G1的狀態不再變化，模擬開關G2的狀態也不再變化，S—R雙穩觸發器也就停留在QQ=01的初始狀態。假如S---R雙穩觸發器處于QQ=10的初始狀態，則G2開關的輸出電壓VQ=VDD要經過電阻器R1對電容器C開始充電，G1開關的模擬開關型防抖動電路。

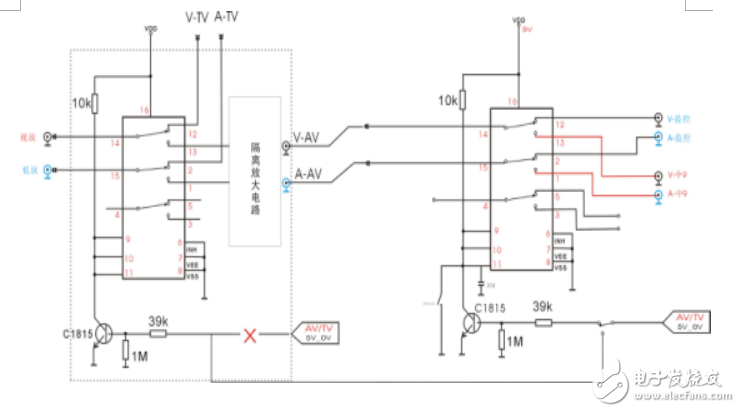

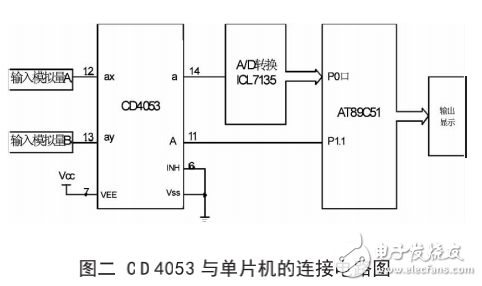

　　輸入模擬量A1與輸入模擬量A2分別輸入到CD4053的ax，ay，而CD4053的輸出a連接到A/D轉換器中，同時CD4053的A由單片機的P1.1控制管腳控制，根據CD4053輸入輸出狀態的真值表得到，當P1.1=A=0時，a=ax;當P1.1=A=1時，a=ay。即當單片機P1.1=0時，單片機得到的是輸入模擬量A1的轉換數據；而當單片機P1.1=1時，單片機得到的是輸入模擬量A2的轉換數據。
